Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 600х80 от бренда DKC (ДКС), артикул sip00860, предназначен для герметизации стыков между неперфорированными лотками и крышками, предотвращая проникновение пыли и воды внутрь кабельной трассы.

Назначение и область применения

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 600х80 используется там, где требуется надёжная изоляция кабельных систем от внешних воздействий — особенно в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах и на объектах с агрессивной средой. Подходит для лотков с высотой бортов 80 мм и шириной 600 мм. Применяется в системах распределения электроэнергии и управления на заводах, в цехах, на транспорте, в энергообъектах.

Технические характеристики

• Тип изделия: Накладка соединительная
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира — повышает коррозионную стойкость и долговечность
• Цвет: Серый
• Защита: IP44 — против пыли (защита от частиц >1 мм) и брызг воды с любого направления
• Размер совместимости: Ширина лотка 600 мм, высота борта 80 мм

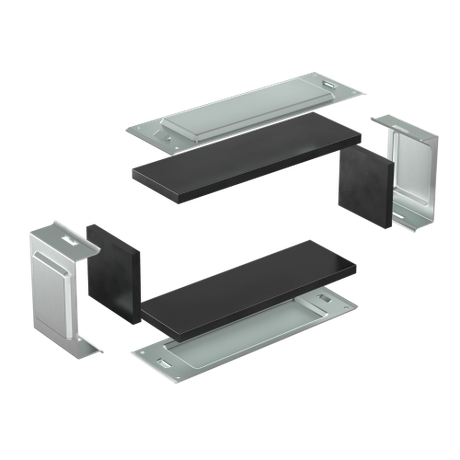

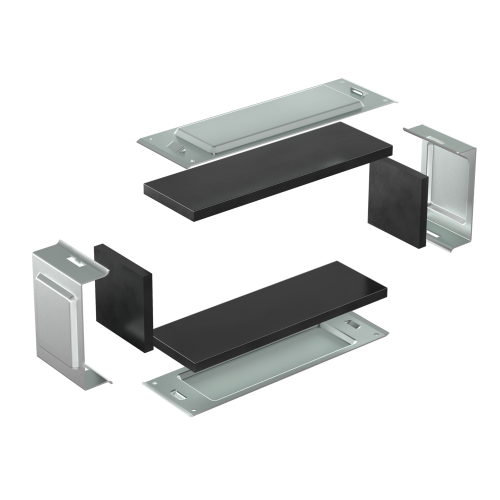

• Состав комплекта: 2 боковые металлические пластины, 2 основные металлические пластины, 4 уплотнителя из EPDM

Совместимость и монтаж

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 600х80 монтируется исключительно на стыки неперфорированных лотков серии S5 Combitech от DKC. Установка выполняется в два этапа:

1. Укладка четырёх резиновых уплотнителей EPDM по кромкам лотка и крышки — они должны точно соответствовать контурам соединения.
2. Фиксация двух вертикальных и двух горизонтальных стальных пластин с помощью болтов или саморезов, предусмотренных конструкцией лотка. Пластины равномерно прижимают уплотнители, создавая герметичный контакт.

Не применяйте с перфорированными лотками — уплотнители не будут эффективно работать из-за отверстий в поверхности.

Безопасность и стандарты

Изделие соответствует требованиям к защите IP44 согласно ГОСТ 14254. Материалы не выделяют токсичных веществ при нормальной температуре эксплуатации. Элементы выполнены из стали, не поддерживающей горение.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали по методу Сендзимира — покрытие более равномерное и устойчивое к повреждениям при монтаже
• EPDM-уплотнители сохраняют эластичность при температурах от -40°C до +90°C, не теряя герметичности
• Герметизация достигается без необходимости сверления или доработки лотка — совместима с заводской конструкцией
• Серый цвет не требует окраски после установки, легко сочетается с другими элементами системы S5 Combitech

Ограничения применения

• Не предназначено для лотков с высотой борта менее 80 мм или более 80 мм — возможен зазор, нарушающий герметичность
• Не рекомендуется использовать в условиях постоянного погружения в воду — IP44 не гарантирует защиту от длительного контакта с жидкостью
• Не совместим с лотками других серий, кроме S5 Combitech, если не указано иное
• Запрещена установка на лотки с перфорацией — уплотнители не смогут образовать замкнутую зону

Примеры использования

• Соединение участков лотков в цехе металлургического производства
• Герметизация трассы кабелей на открытом складском комплексе
• Обеспечение защиты вблизи мойки оборудования на пищевом предприятии
• Прокладка силовых кабелей в подземном техническом коридоре с риском конденсата

Практические советы

• Перед монтажом проверьте, что кромки лотка и крышка не имеют деформаций — даже небольшие изгибы снижают эффективность уплотнения
• Не используйте смазки или клеи на уплотнителях — они могут разрушить EPDM
• При сборке затягивайте крепёж равномерно, чтобы избежать перекоса пластин и протечек
• Для длинных линий лотков — устанавливайте комплект на каждом стыке, даже если кажется, что один из них “не виден”
• Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 600х80 — единственный подходящий вариант для лотков 600х80 в серии S5 Combitech; другие аналоги не обеспечивают ту же степень герметизации
