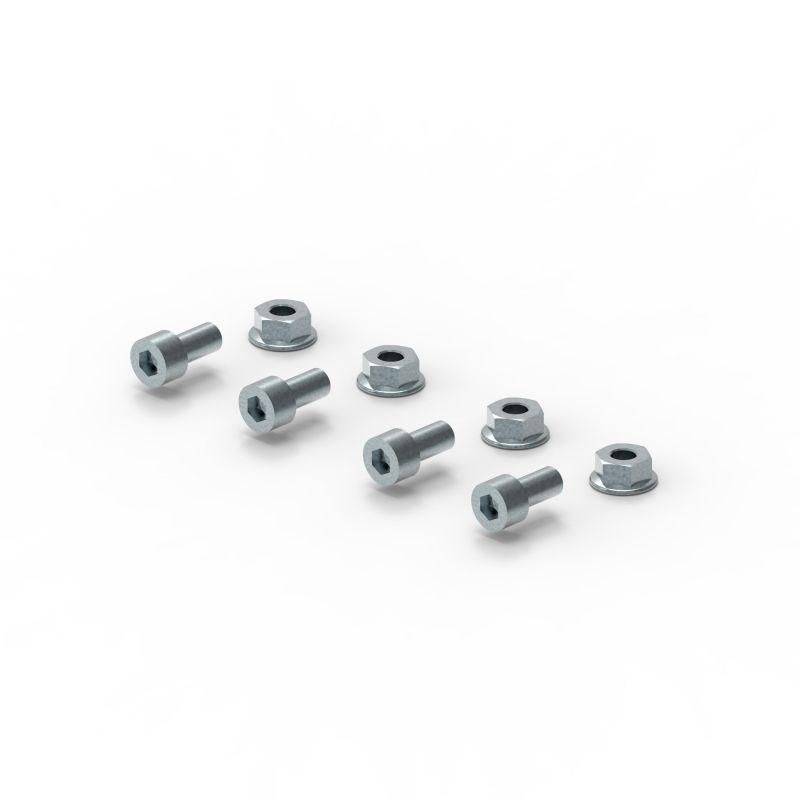

Комплект для соединения по вертикали XL3 S 160 Leg 337404 Legrand

Комплект для соединения по вертикали XL3 S 160 от Legrand Euro предназначен для надёжного электрического соединения шинопроводов в вертикальном направлении. Артикул 337404 обеспечивает передачу тока между секциями системы XL3 S без необходимости разрывать цепь, что особенно важно в промышленных и коммерческих объектах с высокой плотностью оборудования.

Назначение и область применения

Комплект для соединения по вертикали XL3 S 160 используется для соединения двух горизонтальных участков шинопровода в одном вертикальном стояке. Применяется там, где требуется организовать распределение электроэнергии на несколько этажей - например, в офисных зданиях, торговых центрах, производственных корпусах и логистических комплексах. Подходит для систем, где важна модульность и быстрый доступ к узлам обслуживания.

Технические характеристики

• Максимальный рабочий ток: 160 А
• Тип соединения: вертикальное, между секциями шинопровода XL3 S
• Система совместимости: исключительно с шинопроводами серии XL3 S
• Степень защиты: IP54 (защита от пыли и брызг воды из любого направления)
• Материал контактов: медные токоведущие части с серебряным покрытием
• Рабочее напряжение: до 690 В переменного тока

Совместимость и монтаж

Комплект для соединения по вертикали XL3 S 160 совместим только с другими элементами серии XL3 S. Он не подходит для шинопроводов других брендов или серий, даже если внешние габариты кажутся одинаковыми. Монтаж выполняется путём фиксации комплекта между двумя вертикальными секциями шинопровода с помощью болтовых соединений. Для установки необходимо предварительно отключить питание и соблюдать порядок сборки, указанный в руководстве Legrand. Убедитесь, что нагрузочные токи соответствуют заявленному значению 160 А - перегрузка недопустима.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61439-2 и ГОСТ Р 51321.1–2007 для распределительных устройств низкого напряжения. Компоненты проходят тестирование на термическую стойкость, механическую прочность и долговечность контактов. Сертифицирован для работы в условиях повышенной влажности и запылённости.

Преимущества

• Высокая надёжность контакта благодаря серебряному покрытию - снижает нагрев и риск окисления
• Удобная конструкция: позволяет провести замену или ремонт без демонтажа всей шины
• Защита IP54 обеспечивает работу в помещениях с возможными брызгами воды или пылью
• Цельнолитые изоляционные детали минимизируют риск пробоя и короткого замыкания

Ограничения применения

• Не предназначена для использования вне серии XL3 S - нельзя адаптировать под другие системы
• Запрещено применять при температуре ниже –25 C и выше +60 C
• Не рекомендовано для постоянного погружения в жидкость или воздействия струй воды
• Не подходит для мобильных или вибрационных установок без дополнительной амортизации

Примеры использования

• Электроснабжение нескольких этажей в торговом центре через вертикальную шину
• Подключение конвейерных линий на заводе, расположенных на разных уровнях
• Распределение энергии в многоэтажных административных зданиях с центральным щитовым помещением

Практические советы

• Перед установкой проверьте соответствие номера артикула 337404 и серии XL3 S на всех соединяемых секциях
• Обязательно затяните болты моментом, указанном в документации Legrand - слабое соединение вызывает перегрев
• При многократных сборках/разборках контролируйте состояние контактных поверхностей - при наличии следов оплавления замените комплект
• Используйте только оригинальные крепёжные элементы от Legrand - сторонние болты могут повредить резьбу или изменить усилие затяжки
