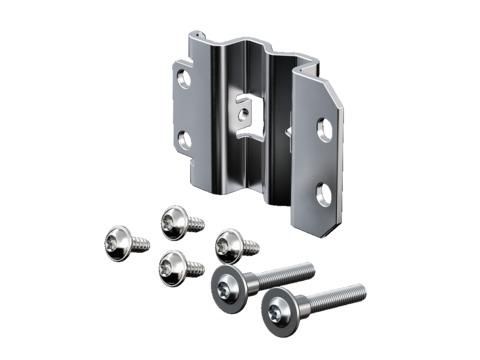

Соединитель внутренний VX (уп.6шт) Rittal 8617500

Соединитель внутренний VX (упаковка 6 штук) от Rittal - элемент для сборки и соединения профилей в системах цоколей VX. Артикул 8617500 предназначен для надёжного крепления внутри рамной конструкции, обеспечивая жесткость и точную геометрию сборки.

Назначение и область применения

Соединитель внутренний VX используется исключительно в рамках системы цоколей VX от Rittal. Он позволяет соединить два параллельных профиля изнутри, формируя прочный угловой или линейный узел. Подходит для монтажа корпусов, стоек, платформ и других конструкций на основе профильной системы VX.

Технические характеристики

• Тип изделия: Соединитель внутренний
• Материал: Сталь - обеспечивает высокую механическую прочность и долговечность
• Цвет: Серый - соответствует цветовой гамме профилей VX
• Комплектация: Соединитель + уплотнение + крепёж (болты и гайки)
• Упаковка: 6 единиц в одной упаковке
• Совместимость: Только с профилями системы VX

Совместимость и монтаж

Соединитель внутренний VX совместим только с профилями серии VX. Для установки необходимо:

• Заготовить два параллельных профиля с одинаковым сечением
• Вставить соединитель внутрь профилей до упора
• Зафиксировать с помощью комплектных болтов и гаек через предварительно просверленные отверстия
• Уплотнение обеспечивает герметичность и снижает вибрацию

Работать можно вручную - специальные инструменты не требуются. Гибкая конструкция позволяет регулировать положение соединителя вдоль профиля перед окончательным затягиванием.

Преимущества

• Интегрированное уплотнение исключает необходимость докупать отдельные прокладки
• Комплексная комплектация - всё нужное в одном изделии
• Высокая жёсткость соединения за счёт металлической основы
• Серый цвет не выделяется на фоне профилей VX, сохраняет эстетику сборки
• Поддерживает быстрый монтаж без сварки или сложной фиксации

Ограничения применения

• Не применяется вне системы VX - несовместим с другими профильными системами (например, 40x40, 20x20, T-slot)
• Не предназначен для внешнего монтажа - работает только внутри профилей
• Не рассчитан на нагрузки выше проектных значений системы VX - не использовать как несущий элемент в динамических конструкциях
• Не рекомендован для агрессивных сред (высокая влажность, химические испарения) без дополнительной защиты

Примеры использования

• Сборка корпусов для автоматизации - распределительных щитов, пультов управления
• Формирование рам для конвейерных линий и транспортеров
• Монтаж опорных платформ для оборудования в промышленных зонах
• Создание модульных стоек для хранения инструмента или запчастей

Практические советы

• Перед монтажом проверьте, что профили имеют одинаковый тип и размер - даже небольшое отличие сечения нарушит плотность соединения
• Не перетягивайте крепёж - это может деформировать профиль или повредить уплотнение
• При необходимости замены - используйте оригинальные комплектующие Rittal; аналоги могут не обеспечивать герметичность
• Артикул 8617500 удобно заказывать партиями - 6 штук покрывают большинство типовых задач по сборке одного корпуса
• Храните в сухом месте - хотя материал стальной, уплотнение чувствительно к перепадам температур и влаги
