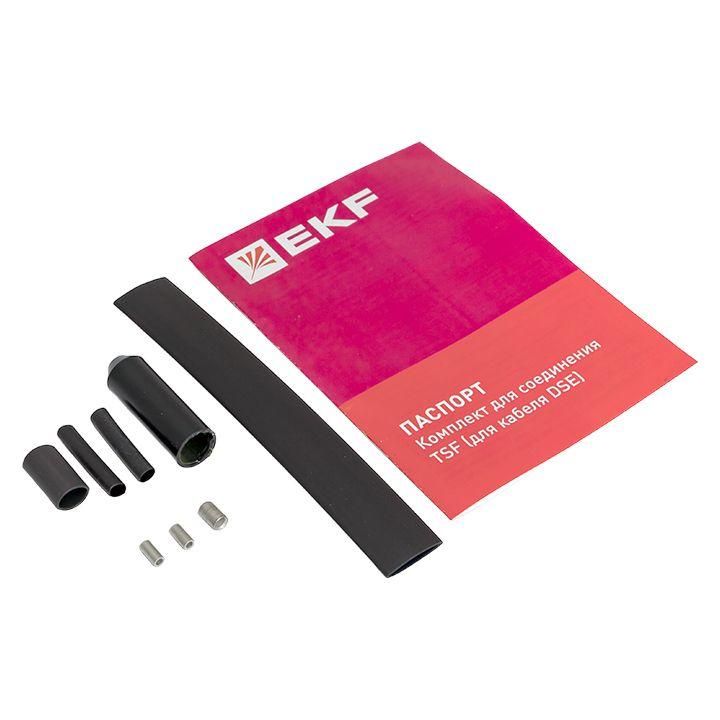

Комплект для соединения TSF (для кабеля DSE-15F) EKF

Комплект для соединения для кабеля DSE-15F TSF EKF предназначен для надёжного и герметичного подключения нагревательных кабелей серии PROxima от EKF. Он обеспечивает безопасную передачу электроэнергии и сохраняет защитные свойства кабеля на месте соединения.

Назначение и область применения

Комплект используется для оконечного соединения кабелей DSE-15F из серии PROxima от EKF - саморегулирующихся нагревательных кабелей, применяемых для предотвращения замерзания труб, резервуаров, кровель и других поверхностей. Подходит для монтажа в условиях улицы, на объектах ЖКХ, промышленности и энергетики. Комплект позволяет завершить цепь кабеля, исключая риск короткого замыкания и попадания влаги внутрь.

Технические характеристики

• Совместим с кабелем DSE-15F (диаметр кабеля соответствует посадочному месту комплекта)
• Рассчитан на работу с саморегулирующимися кабелями серии PROxima от EKF
• Обеспечивает герметизацию места соединения без необходимости дополнительной термостойкой изоляции
• Максимальная рабочая температура - до +85 C (соответствует классу нагревательных кабелей PROxima)
• Степень защиты IP67 - полная защита от пыли и временного погружения в воду

Совместимость и монтаж

Комплект совместим только с кабелями DSE-15F серии PROxima от EKF. Не применяйте с другими типами кабелей - даже аналогичными по внешнему виду. Монтаж выполняется после окончания прокладки основного участка кабеля:

• Зачистите конец кабеля согласно инструкции производителя
• Установите комплект на зачищенный конец, плотно закрепив все элементы
• Не допускайте перегибов или механических напряжений на месте соединения
• Проверьте герметичность - при правильном монтаже комплект не требует дополнительной изоляции

Безопасность и стандарты

Комплект соответствует требованиям безопасности для электронагревательных устройств. Его конструкция исключает контакт токоведущих частей с внешней средой. Применение в соответствии с инструкцией гарантирует соответствие нормам ГОСТ Р 50571 и IEC 60496 для систем антиобледенения.

Преимущества

• Готовый решённый вариант соединения - не требуется подбор отдельных элементов
• Интегрированная герметизация снижает риск отказа из-за влаги
• Сохраняет саморегулирующуюся функциональность кабеля DSE-15F
• Уменьшает время монтажа по сравнению с использованием набора изолирующих материалов

Ограничения применения

• Не предназначена для соединения двух кабелей между собой - только для оконцевания одного кабеля
• Не рекомендуется использовать в постоянном погружении в жидкости (например, в водоёмах)
• Не подходит для кабелей другого диаметра или серий - даже если они также от EKF
• Не следует применять при температуре ниже −40 C во время установки - материал может стать хрупким

Примеры использования

• Оконцевание кабеля на холодной водопроводной трубе в подвале здания
• Завершение контура обогрева крыши и желобов в регионах с суровой зимой
• Подключение кабеля к баку для хранения жидких реагентов на производстве
• Финальная точка системы обогрева канализационного колодца

Практические советы

• Перед монтажом проверьте, что кабель DSE-15F полностью выключен и отключён от сети
• Не используйте инструменты с острыми кромками при зачистке - можно повредить внутренние слои кабеля
• Если комплект был открыт, но не установлен сразу - храните его в сухом месте, избегая перепадов температуры
• После монтажа протестируйте цепь тестером - убедитесь, что нет КЗ и сопротивление соответствует заявленным значениям
• Для долговечности системы всегда используйте оригинальный комплект для соединения DSE-15F TSF EKF - совместимость гарантирована производителем
