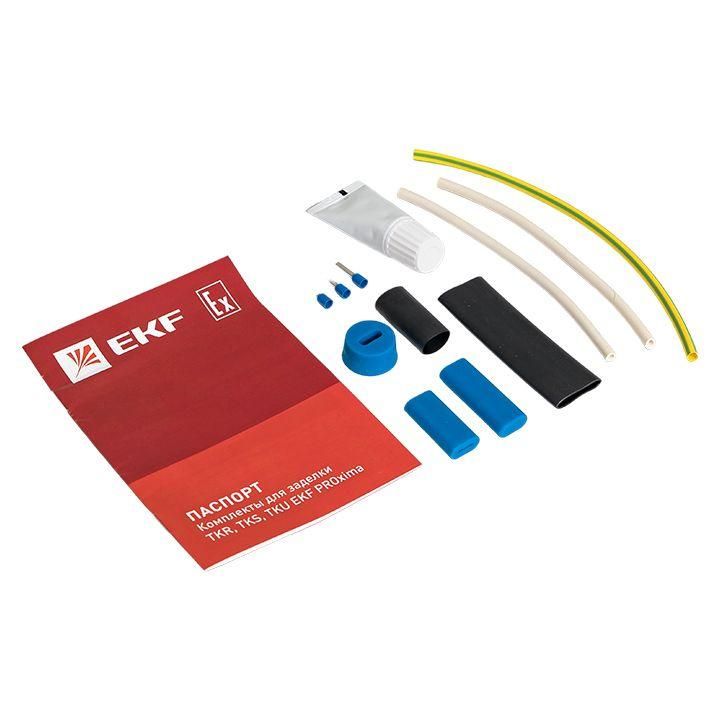

Комплект для заделки EKF PROxima tkr - термоусадочная муфта с комплектом оконцевания, предназначенная для надёжной изоляции и герметизации соединений саморегулирующихся нагревательных кабелей. Подходит для монтажа, ремонта и подключения кабелей марок ESR, ESS и ESU в системах обогрева.

Назначение и область применения

Комплект для заделки EKF PROxima tkr используется для создания герметичных соединений между двумя участками саморегулирующегося нагревательного кабеля, а также для оконцевания концов кабеля перед подключением к сети. Применяется при монтаже систем обогрева полов, труб, крыш, резервуаров и других объектов, где требуется надёжная изоляция мест соединений. Особенно актуален при ремонте повреждённых участков кабеля без замены всего провода.

Технические характеристики

• Тип: термоусадочная муфта с коэффициентом усадки 2:1 - при нагреве диаметр уменьшается вдвое, плотно облегая кабель
• Диаметр до усадки: 16 мм - позволяет легко надеть на кабель с внешним покрытием
• Диаметр после усадки: 4 мм - обеспечивает тугую, механически прочную изоляцию
• Рабочая температура: от –60 C до +125 C - выдерживает экстремальные условия зимнего обогрева и перегрева
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Комплектация: включает оконцевание кабеля - готовый набор для завершения монтажа без доп purchases

Совместимость и монтаж

Комплект для заделки EKF PROxima tkr совместим исключительно с саморегулирующимися нагревательными кабелями марок ESR, ESS и ESU. Установка требует предварительной подготовки кабеля: зачистка изоляции, удаление металлической оплётки и фольги, обработка спиртовой салфеткой. После этого муфта надевается на место соединения и равномерно прогревается феном до полной усадки. Комплект оконцевания встроен - не требует дополнительных элементов. Монтаж выполняется без инструментов, кроме теплового фена.

Безопасность и стандарты

Муфта соответствует требованиям к электроизоляции и термостойкости, применяемым в системах отопления. Нет открытых контактов - полностью изолированный контактный узел снижает риск пробоя и короткого замыкания. Работает в условиях повышенной влажности, но не является водонепроницаемой конструкцией для постоянного погружения - рекомендовано использовать в закрытых каналах или с дополнительной гидроизоляцией при наружном монтаже.

Преимущества

• Удобство: всё необходимое в одном комплекте - муфта + оконцевание
• Надёжность: высокая степень усадки гарантирует плотное прилегание и долговечность
• Стабильность: сохраняет свойства при широком диапазоне температур, включая глубокий холод
• Экономия времени: не требует дополнительных материалов или сложных операций

Ограничения применения

• Не применяется с резистивными кабелями - только с саморегулирующимися моделями ESR/ESS/ESU
• Не рассчитана на прямое погружение в жидкость без дополнительной защиты
• Требует точного соблюдения температуры нагрева: переусадка или недогрев снижают герметичность
• Не подходит для многожильных кабелей с диаметром более 16 мм до усадки

Примеры использования

• Заделка места соединения двух участков кабеля ESS на обогреве водостока
• Оконцевание конца кабеля ESR перед подключением к терморегулятору
• Ремонт повреждённого участка кабеля ESU в бассейне - после усадки муфты поверхность дополнительно запечатывается герметиком
• Подключение кабеля к распределительному щиту в условиях улицы (при наличии защитного кожуха)

Практические советы

• Перед монтажом проверьте диаметр кабеля - он не должен превышать 16 мм до усадки, иначе муфта не наденется
• Используйте термофен с регулировкой температуры: слишком горячий воздух может повредить внутренние слои
• После усадки осмотрите муфту: она должна быть равномерно сжата, без пузырей и заломов
• Для наружного монтажа - обязательно используйте дополнительную гофру или термоусадочную трубку большего диаметра для защиты от UV и механических воздействий
• Храните комплект в сухом месте - влага может затруднить адгезию оконцевания
