Комплект для заделки TKU |TKU| EKF

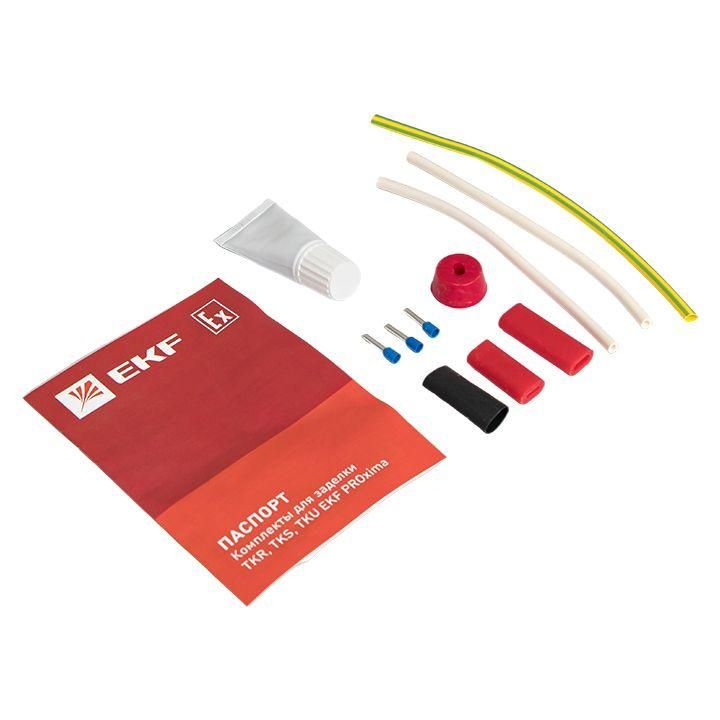

Комплект для заделки EKF PROxima Tku - термоусадочная муфта с предустановленными оконцеваниями, предназначенная для надёжной изоляции и герметизации соединений саморегулирующихся нагревательных кабелей. Подходит для монтажа, ремонта и оконцовки кабелей марок ESR, ESS и ESU.

Назначение и область применения

Комплект для заделки EKF используется для создания герметичных соединений между двумя участками саморегулирующегося нагревательного кабеля, а также для оконцовки конца кабеля. Применяется при монтаже систем обогрева труб, полов, крыш, резервуаров и других объектов, где требуется надёжная изоляция электрических контактов. Особенно актуален при ремонте повреждённых участков кабеля без замены всего провода.

Технические характеристики

• Тип: термоусадочная муфта с коэффициентом усадки 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 14,2 мм - позволяет легко одеть на кабель перед нагревом
• Диаметр после усадки: 3,9 мм - обеспечивает плотную, механически прочную изоляцию
• Рабочая температура: от –60 C до +250 C - выдерживает экстремальные условия, включая холодные регионы и перегрев
• Цвет: красный - визуально отличает соединение, упрощает диагностику
• Комплектация: встроенные металлические оконцевания для быстрого подключения к токоведущим жилам

Совместимость и монтаж

Комплект для заделки EKF совместим исключительно с саморегулирующимися нагревательными кабелями марок ESR, ESS и ESU. Для работы необходим фен для термоусадки - обычный строительный фен с регулировкой температуры. Монтаж выполняется в следующем порядке:

1. Зачистить конец кабеля согласно инструкции производителя
2. Надеть муфту на один из кабелей до места соединения
3. Подсоединить жилы через предустановленные оконцевания
4. Передвинуть муфту на место соединения
5. Равномерно прогреть поверхность феном до полной усадки - муфта должна стать гладкой, без пузырей

Не допускается использование с другими типами кабелей (например, резистивными или с постоянным сопротивлением).

Безопасность и стандарты

Муфта изготовлена из материалов, соответствующих требованиям безопасности для электроустановок. Температурный диапазон –60…+250 C гарантирует сохранение целостности даже при кратковременных перегрузках. Компоненты не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Удобство: готовые оконцевания исключают необходимость самостоятельной опрессовки
• Надёжность: высокий коэффициент усадки обеспечивает плотное прилегание к кабелю, защищая от влаги и механических воздействий
• Экономия времени: весь процесс соединения занимает несколько минут
• Долговечность: материал устойчив к УФ-излучению, химическим средам и циклическим нагрузкам

Ограничения применения

• Не применяется для силовых кабелей напряжением выше 1000 В
• Не рекомендован для подземной прокладки без дополнительной защиты (например, бронированной оболочки)
• Не подходит для кабелей с внешним диаметром более 14,2 мм до усадки - возможна некорректная посадка
• Избыточный нагрев (>280 C) может вызвать деформацию или разрушение материала

Примеры использования

• Ремонт повреждённого участка нагревательного кабеля на кровле здания
• Соединение двух отрезков кабеля при удлинении системы обогрева трубопровода
• Оконцовка конца кабеля перед подключением к терморегулятору
• Обустройство точек подключения в условиях повышенной влажности (бассейны, теплицы)

Практические советы

• Перед монтажом проверьте, что диаметр кабеля до усадки не превышает 14,2 мм - иначе муфта не наденется
• Греете равномерно, начиная с середины муфты и двигаясь к краям - так избежите воздушных пузырей
• После усадки осмотрите соединение: если есть трещины, вздутия или неплотное прилегание - замените муфту
• Храните в сухом месте, избегая прямого солнечного света - длительное УФ-воздействие снижает эластичность материала
• Используйте только оригинальные оконцевания из комплекта - сторонние детали могут нарушить контакт и теплоотвод
