Комплект для заделки TKS |TKS| EKF

Комплект для заделки EKF PROxima tks предназначен для надежного соединения и герметизации саморегулирующихся нагревательных кабелей марок ESR, ESS и ESU. Комплексное решение на основе термоусадочной муфты обеспечивает механическую прочность и электроизоляцию даже в условиях экстремальных температур.

Назначение и область применения

Комплект для заделки EKF PROxima tks используется для:

• соединения двух участков саморегулирующегося нагревательного кабеля;
• монтажа концевых муфт для завершения цепи;
• ремонта поврежденных участков кабеля без замены всего провода;
• обеспечения изолированного и защищенного подключения к распределительной сети.

Подходит для систем обогрева труб, крыш, емкостей, полов и других объектов, где применяются нагревательные кабели ESR, ESS и ESU.

Технические характеристики

• Тип: термоусадочная муфта - материал сжимается при нагреве, плотно облегает кабель и образует герметичную оболочку.
• Диаметр до усадки: 15 мм - позволяет легко одеть на кабель перед нагревом.
• Диаметр после усадки: 9 мм - обеспечивает плотное прилегание без зазоров.
• Коэффициент усадки: 2:1 - значит, материал сужается вдвое при равномерном нагреве.
• Рабочая температура: от –60 C до +200 C - выдерживает холодные зимние условия и высокие рабочие температуры нагревательных кабелей.
• Цвет: красный - визуально отличаемый цвет для быстрой идентификации места соединения.

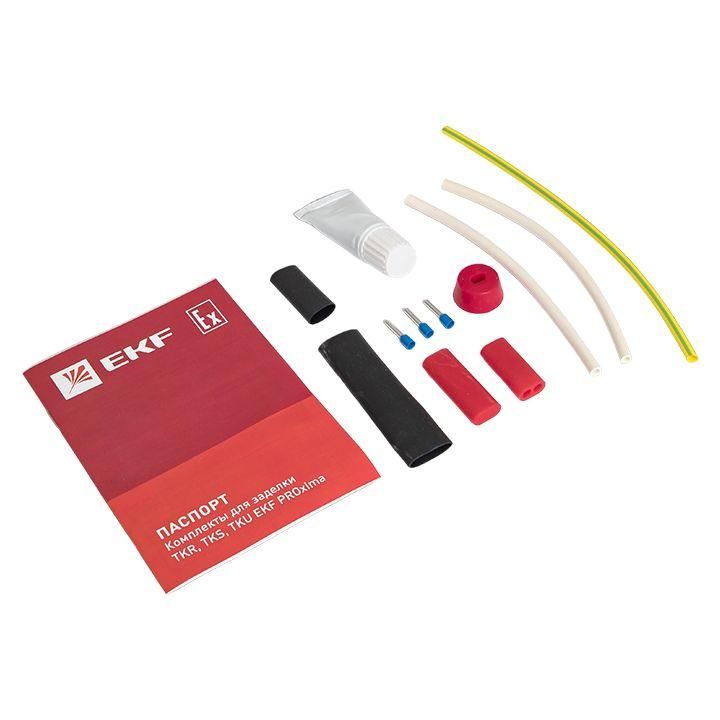

• Комплектность: включает оконцевание кабеля - готовые элементы для правильного подключения жил без дополнительных деталей.

Совместимость и монтаж

Комплект для заделки EKF PROxima tks совместим исключительно с саморегулирующимися кабелями марок ESR, ESS и ESU. Для работы требуется фена для термоусадки - обычный строительный тепловентилятор с регулировкой температуры.

Монтаж выполняется в следующем порядке:

1. Зачистить конец кабеля согласно инструкции производителя кабеля.
2. Установить внутреннее оконцевание на токоведущие жилы.
3. Надвинуть термоусадочную муфту на место соединения так, чтобы она перекрывала все открытые части.
4. Равномерно прогреть поверхность муфты феном до полной усадки - не допускать перегрева.

Не используйте открытый пламя - риск возгорания материала!

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в условиях повышенной влажности и перепадов температур. Применяемые материалы имеют сертификаты на соответствие нормам РФ и ЕАЭС для оборудования постоянного тока. Герметизация предотвращает попадание влаги и коррозию контактов.

Преимущества

• Готовый набор - не требует самостоятельного подбора материалов.
• Высокий коэффициент усадки гарантирует плотное прилегание даже на кабелях с небольшим допуском по диаметру.
• Широкий диапазон рабочих температур делает изделие универсальным для любых климатических условий.
• Красный цвет упрощает диагностику и обслуживание системы обогрева.

Ограничения применения

• Не для силовых кабелей переменного тока выше 48 В или несаморегулируемых нагревательных элементов.
• Не рекомендовано использование вне закрытых помещений без внешней защиты от УФ-лучей - материал не имеет UV-защиты.
• Не следует применять при температуре окружающей среды ниже –60 C во время монтажа - материал становится хрупким.
• Не использовать для многожильных кабелей с диаметром более 15 мм до усадки - возможна некорректная усадка и потеря герметичности.

Примеры использования

• Соединение секций греющего кабеля на кровле здания для предотвращения образования сосулек.
• Ремонт поврежденного участка кабеля в системе антиобледенения канализационного колодца.
• Обустройство концов кабеля на бассейне или теплом полу в частном доме.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть ≤15 мм; если больше - выберите другую муфту.
• При работе с несколькими соединениями помечайте каждое место - красный цвет муфты поможет найти проблемный участок при диагностике.
• Не торопитесь с нагревом - медленное и равномерное воздействие тепла снижает риск деформации и трещин.
• Храните комплект в сухом месте при комнатной температуре - влага может испортить контактные элементы внутри.
