Универсальный набор для концевой заделки саморегулирующегося кабеля | 51-0615-1 REXANT MEET

Универсальный набор для концевой заделки саморегулирующегося кабеля REXANT (арт. etm51-0615-1) предназначен для безопасной и герметичной оконцовки конца саморегулирующегося греющего кабеля перед подключением к сети. Набор позволяет выполнить изоляцию и защиту соединения между нагревательным кабелем и силовым проводом, исключая риск пробоя, замыкания или проникновения влаги.

Назначение и область применения

Универсальный набор для концевой заделки саморегулирующегося кабеля REXANT применяется при завершении монтажа систем электрообогрева: обогрев трубопроводов, кровель, емкостей, полов. Подходит для работы с любыми типами саморегулирующихся кабелей мощностью до 2,5 кВт. Комплекс решает задачи: герметизации места выхода кабеля, защиты от влаги и пыли, предотвращения искрообразования при работе в опасных зонах.

Технические характеристики

• Тип изделия: набор для концевой заделки
• Способ подключения: термоусаживание (нагрев феном или горелкой)
• Диэлектрическое покрытие: да - обеспечивает высокую электрическую прочность
• Искробезопасное покрытие: да - соответствует требованиям безопасности во взрывоопасных средах
• Комплектность: 8 элементов

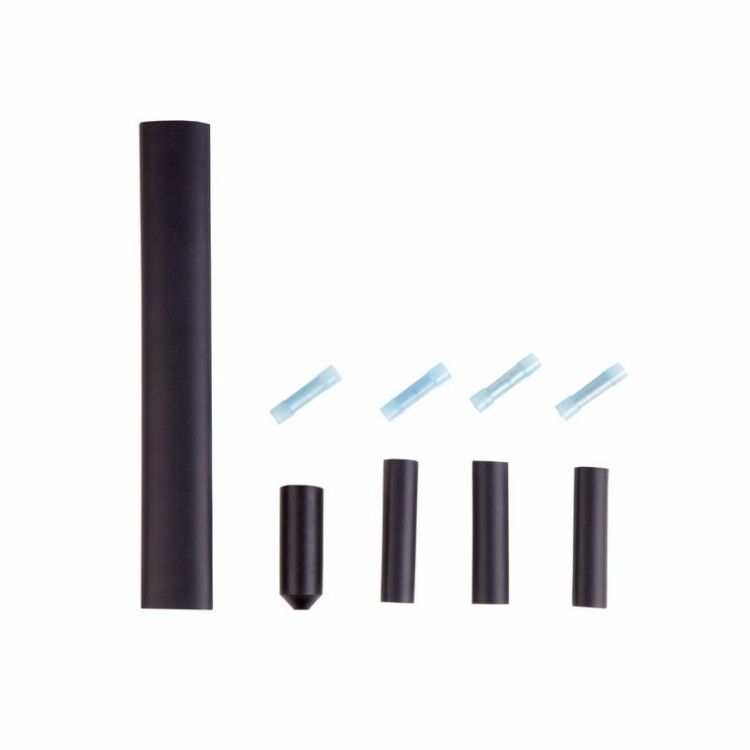

• Состав:
  • 1 шт. внешняя термоусадочная трубка 18×200 мм с клеевым слоем
  • 1 шт. концевая заглушка 12×40 мм
  • 3 шт. внутренние термоусадочные трубки 9×50 мм с клеевым слоем
  • 3 шт. гильзы 2,5 кВт в нейлоновой оболочке
• Работа с кабелем: совместим с большинством саморегулирующихся греющих кабелей до 2,5 кВт

Совместимость и монтаж

Набор рассчитан на работу с кабелями, имеющими диаметр, подходящий под термоусадочные элементы. Перед установкой необходимо удалить изоляцию и экран кабеля согласно инструкциям производителя греющего кабеля. Гильзы используются для механического и электрического соединения жил нагревательного кабеля с силовым проводом. После опрессовки гильз все части собираются в порядке: гильза → внутренняя трубка → внешняя трубка → заглушка. Все элементы прогреваются равномерно до полной усадки - поверхность должна стать гладкой, без пузырей и складок. Для нагрева рекомендован промышленный тепловой фен или газовая горелка с регулируемым пламенем.

Безопасность и стандарты

Элементы набора имеют диэлектрическое и искробезопасное покрытие, что делает их пригодными для использования в помещениях с повышенной влажностью и во взрывоопасных зонах класса 1 и 2 (по ГОСТ Р 51330.10–99). Клеевой слой внутри термоусадочных трубок обеспечивает герметичную seal-защиту, предотвращая проникновение воды и пыли даже при длительном воздействии. Применение набора соответствует нормам безопасности для электрооборудования в условиях эксплуатации греющих систем.

Преимущества

• Готовый комплект - всё необходимое в одном наборе, не требует доп purchases
• Высокая степень герметизации благодаря клеевому слою внутри трубок
• Искробезопасность снижает риск воспламенения в потенциально взрывоопасных средах
• Нейлоновые гильзы обеспечивают долговечность контакта и устойчивость к механическим нагрузкам
• Поддерживает работу с кабелями до 2,5 кВт - достаточная мощность для большинства бытовых и промышленных систем

Ограничения применения

• Запрещается устанавливать термоусадочные элементы на кабеле с остатками влаги - это вызывает парообразование и разрушение герметика
• Не предназначены для использования с кабелями мощностью выше 2,5 кВт - возможна перегрузка гильз
• Не использовать в условиях постоянного погружения в жидкости - набор обеспечивает IP67, но не является водоустойчивым под давлением
• Не рекомендуется применять при температуре окружающей среды ниже –20C без предварительного прогрева материалов

Примеры использования

• Завершение монтажа системы антиобледенения крыши дома
• Подключение греющего кабеля к трубопроводу холодной воды в подвале
• Обустройство обогрева пола в бане или санузле
• Защита точки входа кабеля в распределительную коробку на производстве

Практические советы

• Перед усадкой проверьте соответствие диаметра кабеля и внутреннего просвета термотрубок - слишком толстый кабель не позволит плотно закрыться
• Прогревайте термоусадочные элементы медленно, начиная с центра и двигаясь к краям - это предотвратит образование воздушных пузырей
• После усадки осмотрите место соединения: наличие морщин, трещин или вздутых участков - повод для повторной установки
• Храните набор в сухом месте при комнатной температуре - влага может испортить клеевые слои
• Используйте только сертифицированный тепловой фен - обычный бытовой фен недостаточно мощный и может привести к неравномерной усадке
