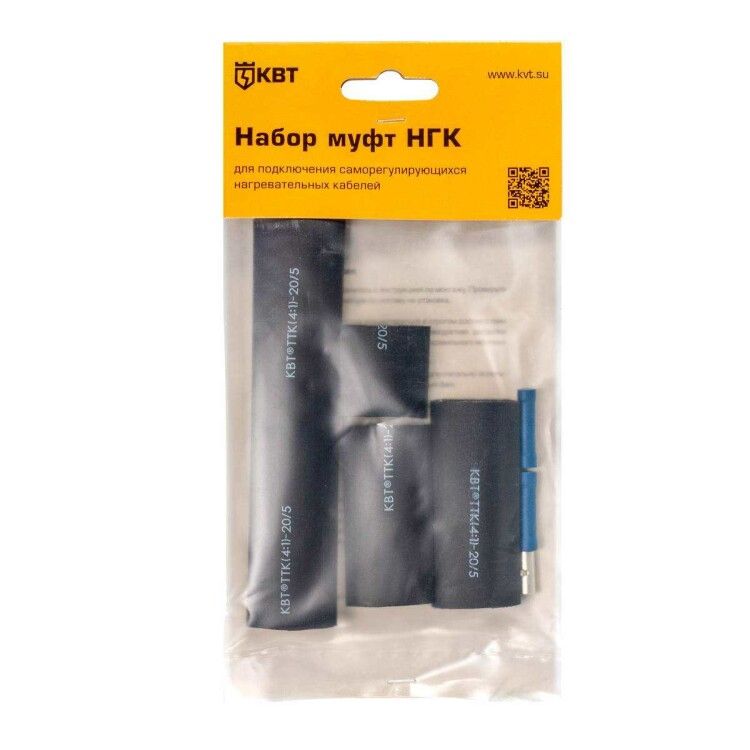

Набор муфт для подключения саморегулирующихся нагревательных кабелей НГК | 86669 КВТ

Набор муфт для подключения саморегулирующихся нагревательных кабелей НГК КВТ - это готовый комплект для надёжного и герметичного соединения нагревательного кабеля с сетевым проводом, а также для защиты концов кабеля. Продукт предназначен для работы с саморегулирующимися кабелями КВТ и совместим с пресс-клещами и тепловыми устройствами того же бренда. Артикул 86669 обеспечивает точную замену оригинальных элементов в системах обогрева.

Назначение и область применения

Набор муфт для подключения саморегулирующихся нагревательных кабелей НГК КВТ используется для двух задач:

• соединение саморегулирующегося нагревательного кабеля с токоподводящим сетевым кабелем (например, от сети 220 В);
• герметичная заделка оконечного участка нагревательного кабеля, чтобы предотвратить попадание влаги и повреждение изоляции.

Подходит для установки на объектах с системами антиобледенения, обогрева труб, емкостей, кровли и других поверхностей, где требуется долговременная работа в условиях повышенной влажности или открытой среды.

Технические характеристики

• Тип изделия: термоусаживаемая муфта
• Диаметр до усадки: 70 мм - позволяет легко одеть на кабель перед нагревом
• Диаметр после усадки: 30 мм - плотно облегает соединение после нагрева
• Номинальное напряжение: 0,6/1 кВ - рассчитана на работу в бытовых и промышленных сетях до 1000 В
• Номинальное сечение проводника: 1,5 кв.мм - соответствует типовым кабелям с такой площадью жил
• Количество жил: 2 - предназначена для двухпроводных саморегулирующихся кабелей
• Тип изоляции: пластиковая - устойчивая к механическим нагрузкам и химическим воздействиям
• Цвет: черный - маскирует загрязнения, не выгорает на солнце

Термоусаживаемые элементы имеют внутренний слой термоплавкого клея, который при нагреве заполняет все зазоры, обеспечивая водонепроницаемую изоляцию.

Совместимость и монтаж

Набор муфт для подключения саморегулирующихся нагревательных кабелей НГК КВТ совместим с кабелями КВТ удельной мощностью от 10 до 90 Вт/м. Для монтажа требуются специальные инструменты:

• пресс-клещи СТК-01 или СТВ-01 - для обжима гильз ГСИ и ГМЛ(о);
• высокотемпературный фен или бутановая горелка “КВТ” - для равномерного прогрева термоусадочных трубок и манжет.

Не используйте обычные фены или открытый пламя - это может привести к перегреву, деформации или возгоранию материала.

Комплектация

В состав набора входят все необходимые элементы для одного соединения и одной концевой заделки:

• наружная термоусаживаемая трубка
• внутренняя термоусаживаемая трубка
• гильзы ГСИ (для соединения жил)
• гильза ГМЛ(о) (для усиления механической прочности)
• внутренняя концевая манжета
• наружная концевая манжета

Никаких дополнительных деталей не требуется - всё предусмотрено производителем.

Преимущества

• Универсальность - один набор подходит для большинства моделей саморегулирующихся кабелей КВТ с удельной мощностью 10–90 Вт/м
• Высокая степень герметизации благодаря термоплавкому клею внутри трубок
• Простота сборки - четкая последовательность монтажа, минимум шагов
• Стандартная совместимость с инструментами КВТ - снижает риск ошибок при работе
• Долгий срок службы - материалы устойчивы к УФ-излучению, температурным колебаниям и влаге

Ограничения применения

• Не применяйте для кабелей с удельной мощностью ниже 10 Вт/м или выше 90 Вт/м - возможен перегрев или недостаточная теплоотдача
• Запрещено использовать в местах постоянного контакта с острыми предметами - термоусадочные материалы не обладают достаточной механической прочностью против царапин и порезов
• Не рекомендовано применение в помещениях с температурой выше +85 C длительно - материал может потерять эластичность
• Не допускается использование без пресс-клещей - некачественный обжим приведёт к перегреву и выходу из строя соединения

Примеры использования

• Обогрев водопроводных труб на улице - соединение нагревательного кабеля с сетевым шнуром в распределительной коробке
• Антиобледенение желобов и водостоков - герметизация конца кабеля на крыше
• Подогрев резервуаров с жидкостью - соединение вблизи оборудования, где важна защита от влаги
• Системы обогрева дорожек и тротуаров - монтаж в условиях повышенной влажности и перепадов температур

Практические советы

• Перед монтажом обязательно проверьте соответствие типа кабеля - он должен иметь удельную мощность 10–90 Вт/м
• Работайте в сухом месте - даже малое количество влаги на поверхности кабеля может вызвать пробой при включении
• При термоусадке двигайте фен равномерно, начиная с середины муфты - так избежите образования воздушных пузырей
• После завершения монтажа протестируйте соединение мультиметром - сопротивление между жилами должно быть бесконечно большим (нет короткого замыкания)
• Храните набор в сухом помещении при температуре от –20 до +40 C - не допускайте прямого солнечного света
