Комплект термоусадочный для ремонта/соединения и концев. заделки саморег. кабелей LXTC Extherm SPLICE

Комплект термоусадочный для ремонта, соединения и концевой заделки саморегулирующихся нагревательных кабелей LXTC от EXTHERM обеспечивает надёжное электрическое и механическое соединение кабелей LXTC на месте монтажа. Артикул extherm lxtc splice рассчитан на работу с напряжением 220 В и применяется там, где требуется герметичная и долговечная изоляция - например, при установке систем обогрева труб, крыш или полов.

Назначение и область применения

Этот комплект используется для трёх задач: соединения двух участков саморегулирующегося нагревательного кабеля LXTC, выполнения концевой заделки (закрытия свободного конца кабеля) и ремонта повреждённого участка. Подходит для монтажа прямо на объекте - в условиях улицы, в помещениях, внутри каналов или подземных коммуникаций. Применяется в системах антиобледенения, подогрева трубопроводов, теплых полов и других теплоэнергетических решениях на базе кабелей LXTC.

Технические характеристики

• Рабочее напряжение: 220 В
• Тип изделия: Комплект для подключения
• Способ монтажа: Опрессовка + термоусадка
• Способ присоединения: Термоусадочная технология
• Материал изоляции: Термопласт
• Максимальная рабочая температура окружающей среды: +85 C

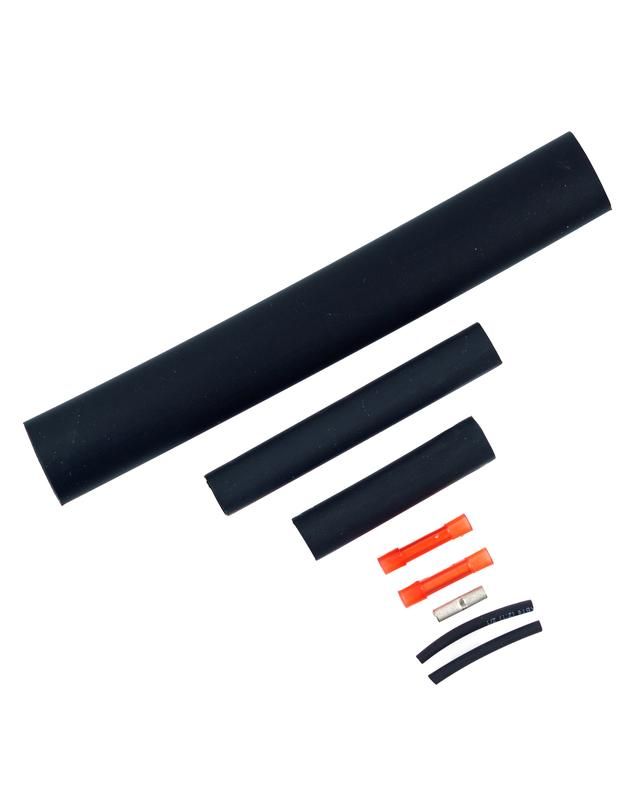

• Комплектация: Включает элементы оконцевания кабеля - внутренние контакты, термоусадочные трубки, герметик и другие детали для завершения сборки

Совместимость и монтаж

Комплект совместим исключительно с саморегулирующимися нагревательными кабелями марки LXTC от EXTHERM. Не используйте его с другими типами кабелей - даже аналогичными - это нарушит гарантию и безопасность.

Монтаж выполняется в два этапа:

1. Подготовка концов кабеля - зачистка изоляции, опрессовка медных жил контактными наконечниками из комплекта.
2. Надевание термоусадочных трубок и равномерный прогрев строительным феном или горелкой до полной усадки и герметизации.

Не допускается использование открытого пламени - только контролируемый поток тёплого воздуха. Температура нагрева должна соответствовать рекомендациям производителя - перегрев повредит термопласт.

Безопасность и стандарты

Комплект extherm lxtc splice соответствует требованиям безопасности для электрооборудования, работающего во влажных и агрессивных средах. Материалы термопласта устойчивы к воздействию масел, бензина и большинства химически активных веществ, встречающихся в промышленных условиях. Однако продукт не сертифицирован для взрывоопасных зон (Zone 0–2) и не предназначен для постоянного погружения в жидкости.

Преимущества

• Герметичная изоляция после усадки предотвращает попадание влаги и пыли - срок службы увеличивается.
• Удобство монтажа на месте - не требует заводских условий или сложного оборудования.
• Автоматическая адаптация к форме кабеля благодаря эластичному термопласту.
• Высокая механическая прочность после остывания - выдерживает нагрузки при укладке и эксплуатации.

Ограничения применения

• Не использовать при температуре выше +85 C - материал термопласта начинает деформироваться.
• Не применять для соединений в местах с постоянным механическим давлением или вибрацией без дополнительной защиты.
• Запрещено использовать с кабелями других брендов или модификаций - отличаются по составу проводников и терморезистивному слою.
• Не предназначена для внешней установки без дополнительной оболочки при длительном УФ-воздействии.

Примеры использования

• Сращивание кабеля LXTC на длинном трубопроводе, где невозможно протянуть цельную секцию.
• Завершение контура системы подогрева крыши - концевая заделка на выходе из кровельного покрытия.
• Ремонт повреждённого участка кабеля в холодильном цеху после случайного перебивания.
• Объединение нескольких параллельных линий нагрева перед входом в распределительную коробку.

Практические советы

• Перед монтажом проверьте целостность кабеля LXTC - любые повреждения сердечника должны быть удалены полностью.
• Используйте только строительный фен с регулировкой температуры - слишком высокая температура вызывает прожиг термоусадки.
• При работе в сыром помещении - просушите конец кабеля перед установкой комплекта.
• После усадки осмотрите шов: он должен быть плотным, без пузырей и видимых щелей. При необходимости - повторите прогрев.
• Посадочный диаметр кабеля LXTC - 9–11 мм; убедитесь, что комплект подходит именно вашему типоразмеру.
