Комплект для соединения STN |STN| EKF

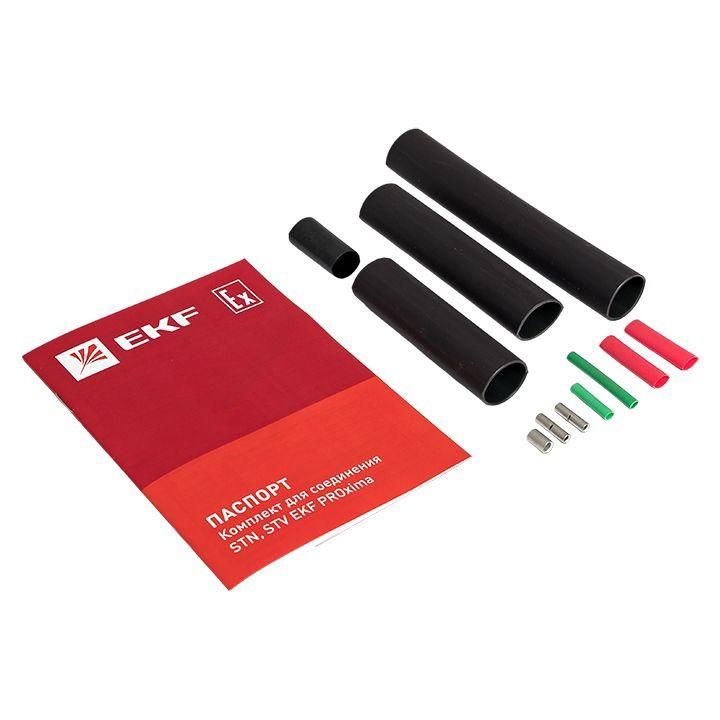

Комплект для соединения EKF PROxima stn - термоусаживаемая муфта для надежного и герметичного соединения саморегулирующихся нагревательных кабелей, особенно при ремонте или подключении участков кабелей марок ESR, ESS и ESU.

Назначение и область применения

Комплект для соединения EKF PROxima stn предназначен для создания герметичных соединений между двумя отрезками саморегулирующегося нагревательного кабеля, а также для оконцевания кабеля перед подключением к сети. Применяется при монтаже систем обогрева труб, крыш, резервуаров и других объектов, где используется кабель марок ESR, ESS и ESU. Подходит как для новых установок, так и для восстановления поврежденных участков кабеля.

Технические характеристики

• Тип: термоусаживаемая муфта
• Диаметр до усадки: 19,6 мм - позволяет легко надеть на кабель с изоляцией и экраном
• Диаметр после усадки: 4,6 мм - обеспечивает плотную фиксацию и механическую защиту
• Коэффициент усадки: 4:1 - высокий показатель, гарантирующий равномерное сжатие даже на сложных поверхностях
• Материал: специальный полимерный композит - устойчив к перепадам температур и химическим воздействиям
• Рабочая температура: от –60 C до +125 C - подходит для экстремальных условий, включая холодные регионы и нагретые поверхности
• Цвет: черный - маскирует следы эксплуатации, не выгорает на солнце

Совместимость и монтаж

Комплект для соединения EKF PROxima stn совместим исключительно с саморегулирующимися кабелями марок ESR, ESS и ESU. Для правильной установки необходимо:

• Обязательно соблюдать порядок сборки: снять внешнюю изоляцию, зачистить токопроводящие жилы, установить внутренние элементы (при наличии), затем надеть муфту
• Использовать тепловую пушку для равномерного прогрева - нельзя применять открытый пламя
• Убедиться, что диаметр кабеля до усадки не превышает 19,6 мм - иначе муфта не сможет надеться
• Не использовать с кабелями другого типа (например, резистивными) - это нарушит герметичность и безопасность

Безопасность и стандарты

Комплект для соединения EKF PROxima stn соответствует требованиям безопасности для электроустановок в условиях повышенной влажности и перепадов температур. Материал муфты не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Однако продукт не имеет сертификата IP - он не является самостоятельным корпусом защиты, а служит лишь изолирующей оболочкой на соединении.

Преимущества

• Высокий коэффициент усадки 4:1 обеспечивает плотное прилегание даже к кабелям с неровной поверхностью
• Широкий диапазон рабочих температур делает её пригодной для использования в Арктике и на промышленных нагревательных установках
• Чёрный цвет снижает риск старения под УФ-излучением - важное преимущество для наружных установок
• Не требует клея, сварки или дополнительных креплений - монтаж выполняется одним элементом

Ограничения применения

• Не применяется для соединения кабелей мощностью выше заявленной для ESR/ESS/ESU - возможен перегрев
• Не подходит для многожильных силовых кабелей или кабелей с металлической броней - диаметр и материал не рассчитаны на них
• Не заменяет концевую муфту для вывода кабеля наружу - требуется отдельная концевая деталь
• Не рекомендуется для постоянного погружения в жидкости - хотя усадка герметична, она не предназначена для длительного контакта с водой под давлением

Примеры использования

• Ремонт поврежденного участка нагревательного кабеля на кровле здания
• Подключение двух секций кабеля ESS при удлинении системы обогрева канализационного коллектора
• Завершение монтажа кабеля ESU на входе в теплообменник - вместо концевой муфты можно использовать этот комплект, если есть дополнительная защита

Практические советы

• Перед усадкой проверьте, чтобы все провода были правильно зачищены и не торчали - они могут пробить стенку муфты при нагреве
• Греете муфту медленно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей
• Если диаметр кабеля близок к 19,6 мм, используйте муфту только в том случае, если изоляция не деформирована - иначе усадка будет неравномерной
• Храните комплект в сухом месте при комнатной температуре - перепады влажности могут повлиять на адгезию материала
• Не экономьте на тепловой пушке - недостаточно прогретая муфта не обеспечит нужной степени герметизации
