Комплект для соединения RSV |RSV| EKF

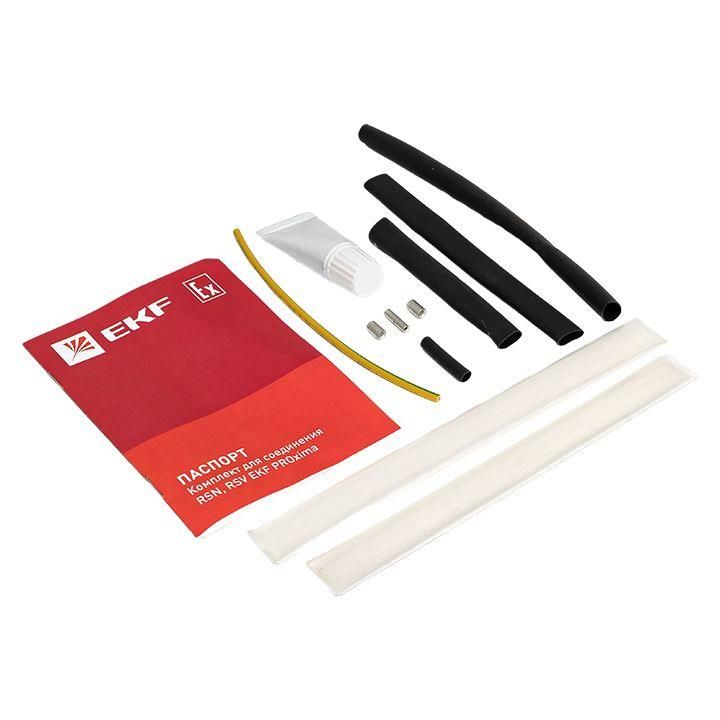

Комплект для соединения EKF PROxima rsv предназначен для надёжного и герметичного соединения участков саморегулирующегося нагревательного кабеля, а также для монтажа концевых и соединительных муфт. Подходит для ремонтных работ и первоначальной сборки систем обогрева на основе кабелей ESR, ESS и ESU.

Назначение и область применения

Комплект для соединения EKF PROxima rsv используется для создания электрических и механических соединений между двумя отрезками саморегулирующегося нагревательного кабеля. Применяется при монтаже систем обогрева полов, труб, резервуаров и других объектов, где требуется надёжная изоляция и защита от внешних воздействий. Также подходит для завершения цепи - установки концевой муфты.

Технические характеристики

• Диаметр до усадки: 12,7 мм - позволяет легко надеть на кабель перед нагревом;
• Диаметр после усадки: 6,4 мм - обеспечивает плотную посадку и герметичность после термической усадки;
• Коэффициент усадки: 4:1 - материал сильно сужается при нагреве, идеально облегает кабель;
• Рабочая температура: от –60 C до +200 C - выдерживает экстремальные условия эксплуатации;
• Материал: специальный термоусаживающийся композит - высокая прочность и долговечность;
• Цвет: чёрный - маскирует следы эксплуатации, не выгорает на солнце.

Совместимость и монтаж

Комплект для соединения EKF PROxima rsv совместим исключительно с саморегулирующимися кабелями марок ESR, ESS и ESU. Для монтажа необходимо:

• Подготовить конец кабеля согласно инструкции производителя - удалить изоляцию, экран и оболочку до нужной длины;
• Надеть муфту на один из кабелей до начала соединения;
• Выполнить электрическое соединение жил по схеме, указанной в руководстве;
• Закрепить муфту на месте соединения и равномерно прогреть феном до полной усадки - поверхность должна стать гладкой, без пузырей;
• Убедиться, что диаметр стал 6,4 мм - это гарантирует герметичность.

Не используйте открытый пламя - только тепловую пушку или фен с регулировкой температуры.

Безопасность и стандарты

Комплект для соединения EKF PROxima rsv соответствует требованиям безопасности для электрооборудования, применяемого в системах обогрева. Материал устойчив к перегреву, не распространяет горение и сохраняет целостность при рабочих температурах до +200 C. Герметизация защищает от попадания влаги и пыли, что снижает риск замыканий.

Преимущества

• Высокий коэффициент усадки 4:1 обеспечивает плотное прилегание даже к кабелям с нестандартными оболочками;
• Широкий диапазон рабочих температур делает его пригодным для холодных регионов и промышленных зон;
• Чёрный цвет материала повышает стойкость к УФ-излучению - подходит для наружной установки;
• Простота монтажа - не требует сложных инструментов или дополнительных материалов.

Ограничения применения

• Не применяется для соединения кабелей других типов - например, резистивных или одножильных;
• Не рекомендован для использования в условиях постоянного погружения в жидкости без дополнительной защиты;
• Не следует использовать при температурах выше +200 C - возможна деформация материала;
• Не подходит для соединения кабелей с диаметром более 12,7 мм до усадки - потребуется другой комплект.

Примеры использования

• Соединение двух участков кабеля ESS при прокладке системы обогрева кровли;
• Ремонт повреждённого участка кабеля ESR в системе антиобледенения трубопровода;
• Завершение цепи на конце кабеля ESU в бассейне или на площадке для зимнего обслуживания;
• Обустройство точек ответвления в промышленном обогреве технологического оборудования.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он не должен превышать 12,7 мм; иначе муфта не наденется;
• Избегайте перегрева во время усадки - длительный контакт с феном может вызвать оплавление;
• После усадки осмотрите шов: если есть трещины или вздутия - замените муфту;
• Для наружной установки дополнительно закройте место соединения термоусаживающейся лентой или кожухом - продлевает срок службы;
• Храните комплекты в сухом месте, избегая прямого солнечного света - даже черный материал со временем может потерять эластичность.
