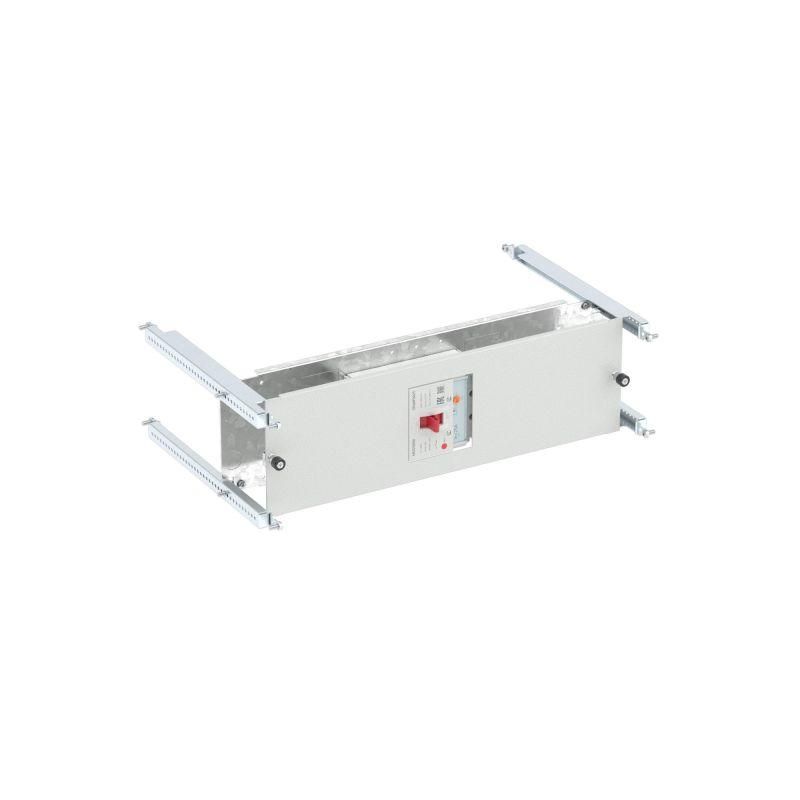

Комплект для внутренней горизонтальной установки с винтовым креплением 3п YON MGS160 (F, P) Ш=600 мм В=150 | R5NPKIB7H63012MGS DKC ДКС

Комплект для внутренней горизонтальной установки 3 полюсный MGS160 (F, P) Ш600 мм В150 мм предназначен для фиксации и безопасной монтажной сборки трёхполюсных автоматических выключателей серии YON MGS160 внутри распределительных щитов. Этот комплект обеспечивает жесткую и точную посадку устройства, упрощает обслуживание и соответствует требованиям к стационарным системам управления электрооборудованием.

Назначение и область применения

Комплект для внутренней горизонтальной установки 3 полюсный MGS160 (F, P) Ш600 мм В150 мм используется для монтажа автоматических выключателей серии YON MGS160 в щитах со стандартными габаритами: шириной 600 мм и высотой блока 150 мм. Подходит для стационарных и втычных модификаций выключателей. Применяется в промышленных распределительных щитах на объектах с постоянной нагрузкой - например, на производствах, в центрах управления, на транспорте, где требуется надёжная фixация оборудования без возможности случайного извлечения.

Технические характеристики

• Тип изделия: Отсек выключателя
• Форма установки: Горизонтальная, внутренняя
• Число полюсов: 3
• Габариты: Ширина 600 мм, Высота 150 мм
• Материал корпуса: Сталь
• Тип крепления: Винтовое
• Совместимо с: Автоматическими выключателями серии YON MGS160 (стационарное и втычное исполнение)

Совместимость и монтаж

Комплект для внутренней горизонтальной установки 3 полюсный MGS160 (F, P) Ш600 мм В150 мм совместим исключительно с выключателями серии YON MGS160. Установка выполняется путём закрепления комплекта на стенках шкафа с помощью болтов или саморезов. После этого выключатель вставляется в отсек до защёлкивания. Крепление винтовое - позволяет предотвращать самоотвинчивание при вибрациях. Перед монтажом проверьте соответствие глубины шкафа и расположения крепёжных отверстий. Комплект не предусматривает быстрый демонтаж - он рассчитан на долговременную фиксацию.

Преимущества

• Изготовлен из стали - обеспечивает механическую прочность и устойчивость к деформации даже при частых операциях перегрузки
• Жёсткая конструкция снижает риск смещения контактов во время работы
• Удобство сервиса: доступ к зажимам и контактам сохранён после установки
• Поддерживает стандартизованные габариты - легко интегрируется в типовые щиты

Ограничения применения

• Не вертикальной установке - только горизонтальное положение
• Работает только с выключателями серии YON MGS160; другие модели не подходят
• Не имеет защиты от внешних воздействий (пыль/вода) - требует установки внутри герметичного или закрытого щита
• Не предназначена для мобильных или временных систем

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах с линейным оборудованием
• Энергоузлы в пищевой и химической промышленности
• Автоматические системы освещения и вентиляции в крупных помещениях

Практические советы

• Перед монтажом убедитесь, что ширина шкафа точно равна 600 мм - отклонение более +-5 мм затруднит установку
• Используйте антивибрационные прокладки между металлом шкафа и комплектом, если оборудование работает в условиях повышенной вибрации
• Проверяйте плотность прилегания выключателя к отсеку - слабый контакт может вызвать нагрев
• Обязательно отключите питание перед заменой или обслуживанием выключателя - комплект не содержит функции блокировки питания
• Запасные части для данного комплекта не выпускаются - при повреждении рекомендуется менять весь комплект полностью
