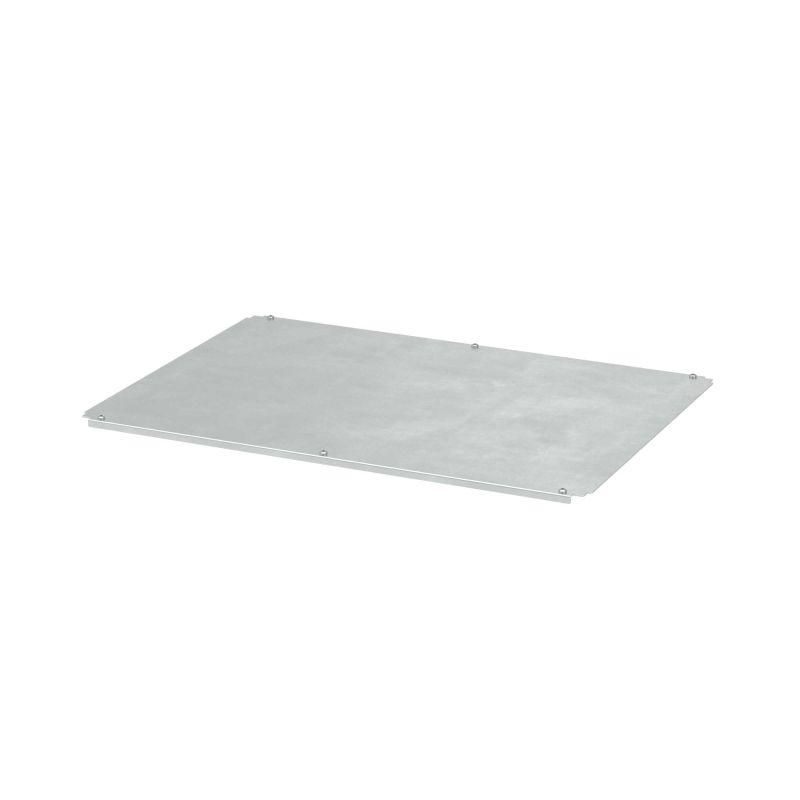

Комплект донных пластин 1-секционных ШхГ 1600 x 600 мм | R5N1BP166 DKC ДКС

Комплект донных пластин 1-секционных ШхГ 1600x600 мм от DKC (ДКС), артикул r5n1bp166, предназначен для герметичного закрытия нижней части шкафов серии RAM block CQE N. Изделие используется в системах управления, автоматизации и релейной защиты, где важна защита от пыли и влаги.

Назначение и область применения

Комплект донных пластин 1-секционных ШхГ 1600x600 мм устанавливается на дне шкафа RAM block CQE N для создания замкнутой, защищённой зоны. Он позволяет выполнить герметичный ввод кабелей через нижнюю часть корпуса, предотвращая попадание пыли, влаги и внешних загрязнений внутрь оборудования. Применяется в промышленных условиях: на заводах, в распределительных пунктах, на объектах энергетики и автоматизированных линиях.

Технические характеристики

• Размеры: 1600×600 мм, толщина 0 мм (пластина плоская, без выступов)
• Материал: сталь оцинкованная, толщиной 1,5 мм
• Цвет: RAL 7035 (серый каменный)
• Защита: IP65 - полная защита от пыли и струй воды из любого направления
• Уплотнение: резиновый уплотнитель по всему периметру
• Тип: комплект, предназначенный исключительно для установки в шкафы серии RAM block CQE N

Совместимость и монтаж

Комплект донных пластин 1-секционных ШхГ 1600x600 мм совместим только со шкафами серии RAM block CQE N производства DKC. Монтаж осуществляется путём фиксации на нижнем рамном профиле шкафа с помощью болтов или самонарезающих винтов, предусмотренных конструкцией корпуса. Перед установкой необходимо проверить соответствие размеров посадочного места - допуск по длине и ширине жестко задан: 1600×600 мм. Нельзя использовать с другими сериями шкафов, даже аналогичными по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP65 согласно IEC 60529. Материал - оцинкованная сталь - устойчив к коррозии в средах с повышенной влажностью. Соответствует нормам безопасности для электрооборудования в промышленных помещениях класса IP54 и выше.

Преимущества

• Высокий уровень герметичности благодаря сплошному уплотнителю - надёжная защита чувствительной аппаратуры
• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Форм-фактор точно адаптирован под конструкцию шкафов RAM block CQE N - минимум доработок при сборке
• Не требует дополнительных элементов крепления - всё продумано под заводскую сборку

Ограничения применения

• Не применяется вне шкафов серии RAM block CQE N - несовместим с другими моделями
• Не рассчитана на механическую нагрузку сверху - нельзя использовать как рабочую поверхность или опору
• Не предназначена для открытых площадок или условий постоянного воздействия прямого дождя - работает только внутри запертых шкафов
• Толщина 0 мм указывает на то, что это чисто планка; она не создаёт высоты основания - необходима подготовка пола/основания под шкаф

Примеры использования

• Закрытие нижнего отверстия шкафа управления насосной станцией
• Герметизация входа силовых кабелей в шкаф релейной защиты на подстанции
• Обеспечение пылевлагозащиты в шкафу АСУ ТП на пищевом производстве
• Интеграция в состав готового шкафа RAM block CQE N при заказе системы автоматизации цеха

Практические советы

• Перед монтажом проверьте целостность уплотнителя - трещины или деформации снижают степень IP65
• При использовании в местах с частыми мойками (например, пищевые предприятия) регулярно осматривайте уплотнение на предмет старения
• Не используйте этот комплект для увеличения высоты шкафа - он не является подставкой
• Артикул r5n1bp166 всегда следует заказывать в паре с конкретным типом шкафа RAM block CQE N - самостоятельная установка невозможна
• При необходимости ввода большего количества кабелей - комбинируйте с кабельными вводами, подходящими по диаметру и IP-классу
