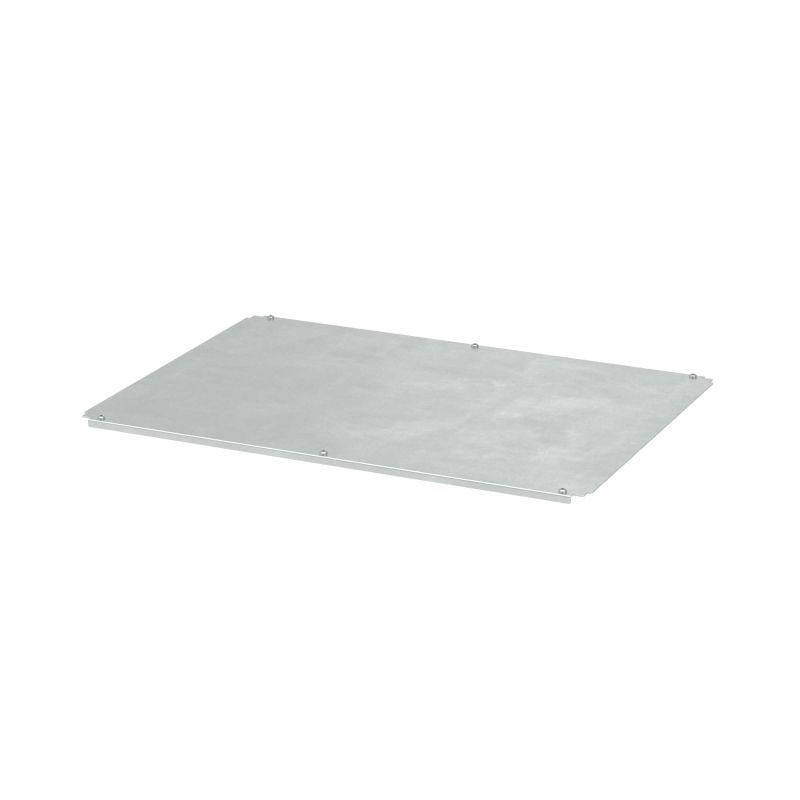

Комплект донных пластин 1-секционных ШхГ 1200x400 мм | R5N1BP124 DKC ДКС

Комплект донных пластин 1-секционных ШхГ 1200x400 мм от DKC (ДКС), артикул r5n1bp124, предназначен для герметизации нижней части шкафов серии RAM block, обеспечивая надёжный ввод кабелей и защиту от пыли и влаги.

Назначение и область применения

Донные пластины устанавливаются на дне шкафов управления и распределительных щитов, чтобы закрыть зазор между корпусом и поверхностью монтажа. Они позволяют провести кабели внутрь шкафа через специальные проходы, сохраняя уровень защиты IP65. Применяются в промышленных системах: автоматизация производства, станки, конвейеры, системы контроля технологических процессов. Особенно актуальны там, где требуется исключить попадание пыли, влаги или химически активных сред внутрь электрошкафа.

Технические характеристики

• Размеры: 1200 × 400 мм - подходят для крупных односекционных шкафов;
• Материал: сталь с цинковым покрытием - устойчивость к коррозии, долгий срок службы;
• Толщина материала: 1,5 мм - достаточна для жесткости и механической прочности;
• Уплотнение: резиновый контур по всему периметру - гарантирует класс защиты IP65;
• Цвет/поверхность: натуральная нержавеющая сталь - не требует окраски, легко моется;
• Исполнение: приборная полка - совместима со стандартными направляющими и креплениями шкафов RAM block.

Совместимость и монтаж

Комплект донных пластин 1-секционных ШхГ 1200x400 мм от DKC (ДКС) рассчитан исключительно на использование с шкафами серии RAM block. Монтаж выполняется путём фиксации на нижнем торце корпуса шкафа с помощью самонарезающих винтов. Перед установкой необходимо вырезать отверстия под кабельные вводы согласно проекту - уплотнитель не позволяет менять расположение отверстий после сборки. Для точного соответствия проверьте наличие в комплекте штатных крепёжных элементов - они не всегда входят в базовую поставку.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529: пылевоздухонепроницаемость и защита от струй воды. Это делает продукцию безопасной для работы в условиях повышенной запылённости, сырости или периодического мытья оборудования. Соответствие сертифицировано производителем DKC (ДКС) для применений в соответствии с ГОСТ Р 51318 и EN 61439.

Преимущества

• Высокая герметичность за счёт цельного уплотнительного контура - снижаются риски отказов из-за влаги;
• Запатентованная форма кромки - предотвращает деформацию при затяжке крепежа;
• Не требуют вторичной обработки - готовы к использованию сразу после доставки;
• Легко заменяемые - можно демонтировать и заменить без вскрытия всего шкафа;
• Экономят время монтажа - вместо нескольких отдельных вводов используется единая плита.

Ограничения применения

• Не предназначены для шкафов других серий - даже аналогичных по габаритам;
• Не рекомендуются для постоянного контакта с жидкостями - IP65 не является водонепроницаемостью для длительного погружения;
• Не подходят для высоких температур выше +60 C - уплотнитель теряет эластичность;
• Не допускается сверление новых отверстий после установки - повредится уплотнение и потеряется защита IP65.

Примеры использования

• Шкаф управления насосной станцией - защита от брызг и паров воды;
• Автоматизированный участок пищевой промышленности - возможность мойки под давлением;
• Производственные линии с высокой запылённостью - например, деревообработка или металлургия;
• Наружные пункты управления - временные объекты, где нужна быстрая сборка и надёжная герметизация.

Практические советы

• Перед заказом убедитесь, что ваш шкаф имеет именно секционную конструкцию RAM block - другие модели не поддерживают эту плиту;
• Выбирайте место для кабельных вводов заранее - все отверстия должны быть продуманы до монтажа;
• Проверяйте целостность уплотнителя перед установкой - трещины или порезы снижают защиту IP65;
• При необходимости увеличения числа входов используйте дополнительные кабельные вводы, установленные прямо в стенках шкафа - не модифицируйте донную пластину самостоятельно;
• Артикул r5n1bp124 - единственный вариант для данного формата; аналоги сторонних производителей не обеспечивают ту же степень герметичности.
