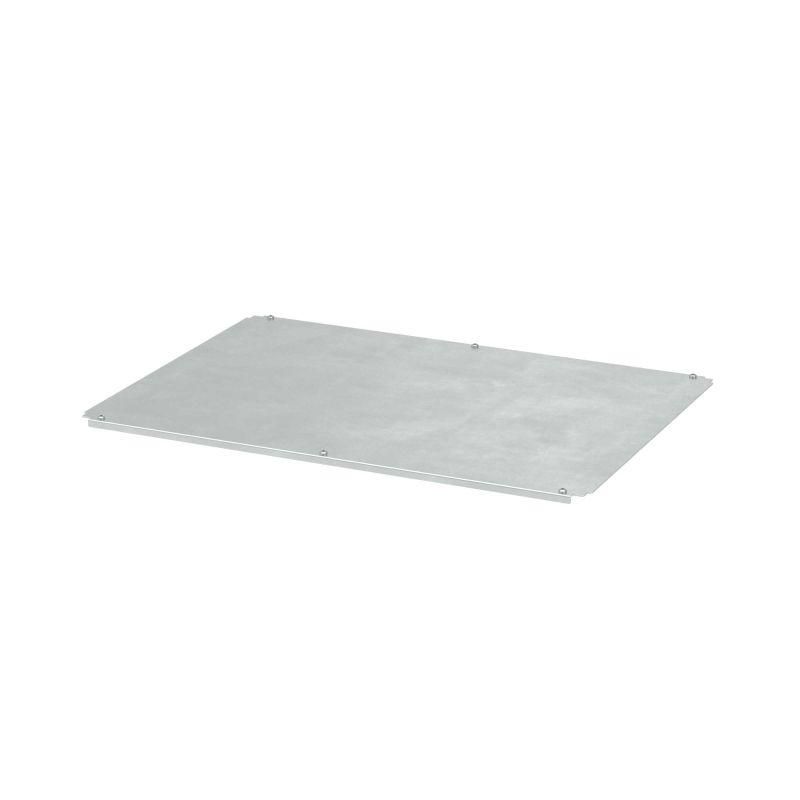

Комплект донных пластин 1-секционных ШхГ 1000x800 мм | R5N1BP108 DKC ДКС

Комплект донных пластин 1-секционных ШхГ 1000x800 мм от DKC (ДКС), артикул r5n1bp108, предназначен для герметичного ввода кабелей в шкафы серии RAM block. Изготовлен из нержавеющей стали, обеспечивает защиту IP65 и совместим с приборными полками.

Назначение и область применения

Донные пластины используются для закрытия нижней части шкафов CQE N, чтобы исключить попадание пыли, влаги и посторонних предметов внутрь корпуса. Они применяются там, где требуется надёжный ввод кабелей - например, на промышленных объектах, в цехах, на автоматизированных линиях и распределительных пунктах. Подходят для установки в шкафы серии RAM block, когда используется приборная полка.

Технические характеристики

• Размеры: 1000 × 800 мм - соответствуют габаритам стандартных секций шкафов CQE N
• Материал: сталь с покрытием из нержавеющей стали - устойчив к коррозии, не требует окраски
• Толщина материала: 1,5 мм - достаточна для жесткости, не деформируется при монтаже
• Уплотнение: резиновый профиль по всему периметру - гарантирует степень защиты IP65
• Исполнение: предназначена для установки на приборную полку - фиксируется внизу секции шкафа

Совместимость и монтаж

Комплект донных пластин 1-секционных ШхГ 1000x800 мм совместим только со шкафами серии RAM block от DKC (ДКС), имеющими стандартную конструкцию приборной полки. Монтаж выполняется путём крепления к нижнему краю рамы шкафа с помощью саморезов или зажимов, предусмотренных конструкцией. Уплотнитель не требует дополнительной смазки - он уже установлен и готов к работе. Перед установкой проверьте, что кабельные вводы расположены точно под отверстиями в пластине - они не предварительно просверлены, поэтому необходимо заранее определить места прокладки проводов.

Безопасность и стандарты

Степень защиты IP65 означает полную защиту от пыли и устойчивость к струям воды из любого направления. Это соответствие нормам IEC 60529. Материал не выделяет вредных веществ, безопасен для работы в помещениях с повышенной влажностью и агрессивной средой. Продукт сертифицирован в рамках системы качества DKC (ДКС).

Преимущества

• Высокая долговечность благодаря материалу из нержавеющей стали - не ржавеет даже при постоянном контакте с влагой
• IP65 защищает оборудование внутри шкафа от внешних факторов, снижая риск отказов
• Жёсткая конструкция не прогибается под весом кабелей или оборудования
• Не требует обслуживания после установки - уплотнитель сохраняет эластичность длительное время

Ограничения применения

• Подходит только для шкафов серии RAM block - несовместима с другими моделями DKC или конкурентов
• Не предназначена для наружной установки - работает только внутри закрытых шкафов
• Не имеет встроенных кабельных вводов - все отверстия должны быть проделаны самостоятельно
• Не рекомендуется использовать в условиях температур ниже -40C - возможна потеря эластичности уплотнителя

Примеры использования

• Закрытие нижнего отверстия шкафа управления на конвейере в пищевой промышленности
• Формирование герметичного основания в шкафу автоматизации технологического процесса
• Защита кабельных трасс в цехах с частой мойкой оборудования (например, в фармацевтике)
• Монтаж в распределительных щитах на открытых площадках, где есть риск брызг и пыли

Практические советы

• Перед монтажом убедитесь, что посадочные поверхности шкафа чистые - грязь снижает эффективность уплотнения
• При сверлении отверстий под кабели используйте свёрла с малым углом заточки - так меньше повреждается край пластины
• Не затягивайте крепёж слишком сильно - это может деформировать уплотнитель и нарушить герметичность
• Если планируете менять кабельную маршрутизацию, сделайте запасные отверстия - замена пластины потребует демонтажа всей секции
• Артикул r5n1bp108 - единственный подходящий вариант для 1-секционных шкафов размером 1000×800 мм; другие комплекты не взаимозаменяемы
