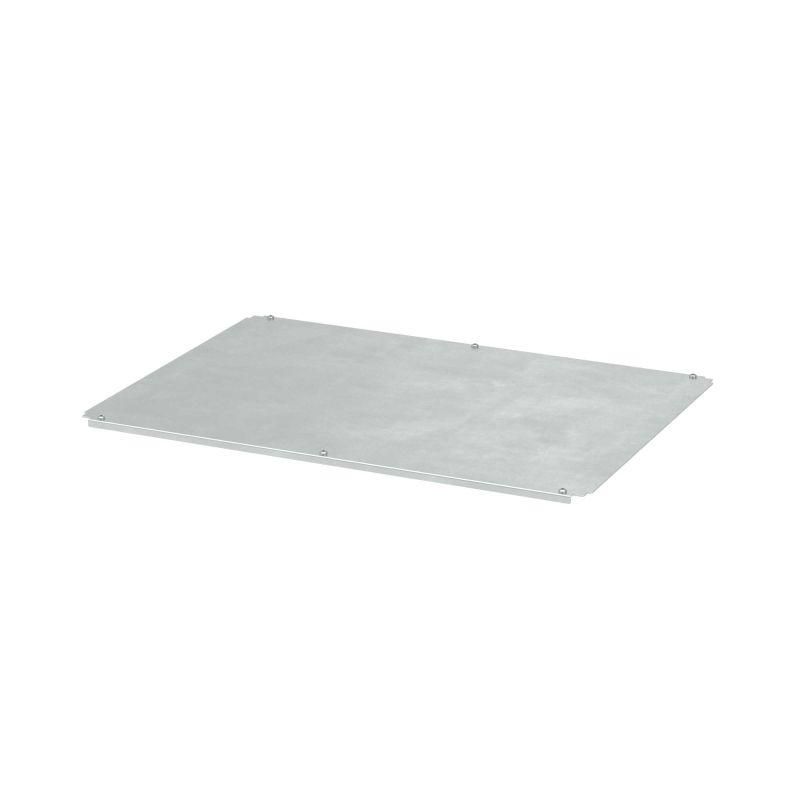

Комплект донных пластин 1-секционных ШхГ 1400 x 800 мм | R5N1BP148 DKC ДКС

Комплект донных пластин 1-секционных ШхГ 1400x800 мм от DKC (ДКС), артикул r5n1bp148, предназначен для герметичного закрытия нижней части шкафов серии RAM block CQE N. Изделие обеспечивает защиту от пыли и влаги, упрощает прокладку кабелей и совместимо с промышленными системами автоматизации.

Назначение и область применения

Комплект донных пластин 1-секционных ШхГ 1400x800 мм используется для герметичного закрытия основания шкафов серии RAM block CQE N. Применяется в системах управления, автоматизации и релейной защиты, где требуется защита внутренних компонентов от внешних воздействий. Подходит для установки на заводах, в энергообъектах, на транспорте и в других условиях с высокой запылённостью или влажностью.

Технические характеристики

• Габаритные размеры: 1400 × 800 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Цвет: 7035 RAL (серый металлик)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип изделия: комплект донных пластин
• Исполнение: приборная полка (для монтажа в составе шкафа)

Совместимость и монтаж

Комплект донных пластин 1-секционных ШхГ 1400x800 мм совместим исключительно со шкафами серии RAM block CQE N от DKC. Монтаж осуществляется путём фиксации к нижнему рамному профилю шкафа с помощью болтов или самонарезающих винтов, предусмотренных конструкцией корпуса. Уплотнитель по периметру предварительно установлен - дополнительная герметизация не требуется. Перед установкой проверьте соответствие размеров шкафа и наличие вырезов под кабельный ввод.

Безопасность и стандарты

Изделие соответствует требованиям IP65 по ГОСТ 14254. Материал - оцинкованная сталь - устойчив к коррозии в средах с повышенной влажностью. Напряжение и ток через пластину не передаются - она является исключительно механическим элементом защиты.

Преимущества

• Высокая степень защиты IP65 за счёт плотного уплотнительного контура
• Увеличенная прочность благодаря толщине стали 1,5 мм
• Закалённое цинковое покрытие препятствует образованию ржавчины даже при длительном использовании
• Совместимость с новой генерацией шкафов RAM block CQE N - гарантия точного совпадения крепёжных отверстий и геометрии
• Упрощённая сборка: уплотнитель уже установлен, не требует самостоятельной замены

Ограничения применения

• Не предназначена для использования вне шкафов серии RAM block CQE N - несовместима с другими моделями и брендами
• Не рассчитана на нагрузку сверх массы собственного корпуса - не служит несущей платформой для тяжёлых устройств
• Не рекомендуется применять в средах с постоянным контактом с химически активными жидкостями (кислоты, щёлочи)
• Работает только в составе полноценного шкафа - не функционирует как автономный элемент

Примеры использования

• Нижняя крышка шкафа управления насосной станцией в водопроводной сети
• Фиксирующий элемент в распределительном шкафу на производстве с частыми мойками оборудования
• Защитная пластина в шкафу релейной защиты на подстанции 10/0,4 кВ
• Элемент сборки шкафа автоматики в пищевой промышленности с высокими требованиями к санитарии

Практические советы

• Перед монтажом убедитесь, что все кабельные вводы продуманы заранее - после установки донной пластины доступ к нижней части шкафа ограничен
• Проверяйте целостность уплотнителя при получении товара - повреждения снижают класс защиты IP65
• При необходимости просверливания отверстий под кабели используйте только специальные кабельные вводы с уплотнением - обычные отверстия нарушают герметичность
• Посадочные размеры 1400×800 мм должны точно совпадать с внутренними габаритами шкафа - допуск менее +-1 мм
• Артикул r5n1bp148 - единственный подходящий вариант для шкафов RAM block CQE N; другие комплекты не взаимозаменяемы
