Комплект электролитического заземления L=6000мм вертикальное (2 места) EKF PROxima - gc-el6000-v

Комплект электролитического заземления L=6000 мм вертикальный (2 места) от EKF серии Купол предназначен для создания надёжного заземления в сложных грунтовых условиях - особенно там, где традиционные методы неэффективны. Этот комплект решает задачу снижения сопротивления заземления в песчаных, каменистых или вечномерзлых почвах, обеспечивая безопасную работу электроустановок.

Назначение и область применения

Комплект электролитического заземления L=6000 мм вертикальный (2 места) применяется там, где невозможно добиться требуемого сопротивления заземления обычными штырями или пластинами. Он идеально подходит для:

• высокоомных грунтов - песчаных, каменистых, скалистых;
• вечномерзлых территорий;
• ограниченных по площади участков - например, возле зданий, на крышах, в городской застройке;
• объектов с высокими требованиями к безопасности: АЭС, трансформаторные подстанции, связи, телекоммуникации, промышленные объекты.

Работает за счёт постоянного увлажнения и химической активизации грунта вокруг заземлителя - это повышает его электропроводность на долгие годы.

Технические характеристики

• Длина заземлителя: 6000 мм - позволяет достичь более влажных и стабильных слоёв грунта;
• Количество точек установки: 2 - два вертикальных элемента в одном комплекте;
• Тип компонента: заземляющий проводник активного типа (электролитический);
• Материал: специальный сплав с повышенной коррозионной стойкостью (не указан точно, но соответствует требованиям для длительной работы в грунте);
• Защитное покрытие: усиленная антикоррозийная изоляция (не раскрыто подробно, но рассчитано на 7 лет службы);
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность системы.

Совместимость и монтаж

Комплект электролитического заземления L=6000 мм вертикальный (2 места) совместим со всеми типами заземляющих проводников и шин, используемых в системах TN-S, TT, IT. Монтаж выполняется следующим образом:

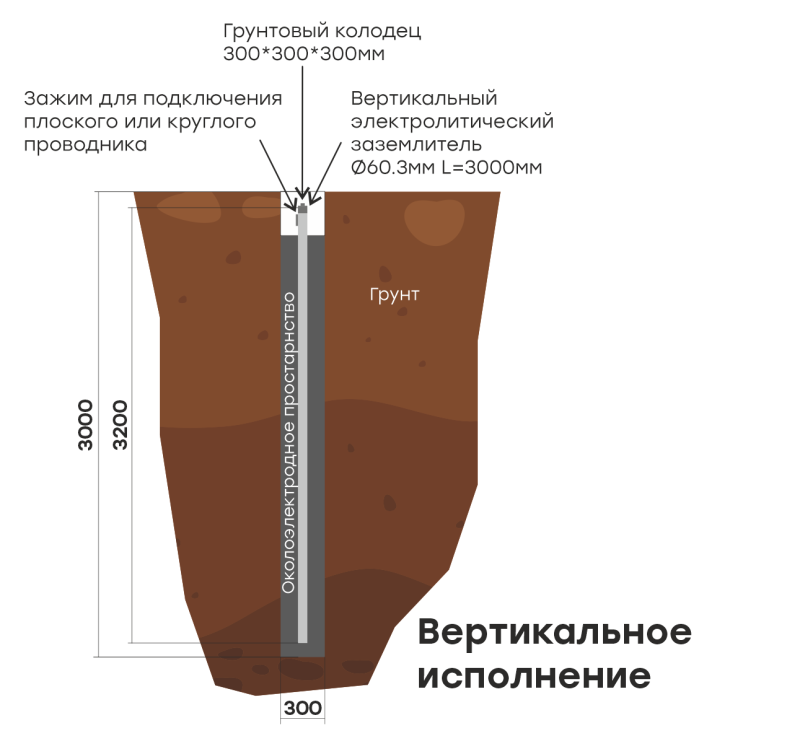

• Устанавливается вертикально в подготовленную скважину глубиной не менее 6 метров;
• Обратная засыпка - специальная электролитическая смесь (в комплект не входит, закупается отдельно);
• Подключение к основному заземляющему проводнику - через медный кабель сечением не менее 16 мм2;
• Не требуется сварка - все соединения выполнены болтовыми контактами с герметизацией.

Важно: перед монтажом проверьте уровень грунтовых вод - система эффективна при наличии хотя бы временного увлажнения в нижних слоях.

Безопасность и стандарты

Комплект электролитического заземления L=6000 мм вертикальный (2 места) разработан в соответствии с требованиями ГОСТ Р 50571.5.54 и ПУЭ. Применение этого устройства снижает риск поражения током и предотвращает повреждение оборудования при перенапряжениях. Электролитические составы не токсичны и не выделяют вредных веществ в окружающую среду.

Преимущества

• Стабильно низкое сопротивление заземления даже в сухих и холодных условиях;
• Долгий срок службы - до 25 лет при правильной установке;
• Не требует частого обслуживания - достаточно контрольного замера раз в 3–5 лет;
• Экономия места - вместо большого горизонтального контура нужен всего один вертикальный столб;
• Высокая надёжность - работает автономно, без внешнего питания.

Ограничения применения

• Не рекомендуется для установки в сильно заболоченных или постоянно затопляемых зонах - возможен вымывание электролита;
• Не подходит для грунтов с высоким содержанием щелочей (например, известняковые породы) - может снизить эффективность;
• Требуется обязательная обратная засыпка специальной смесью - без неё эффект будет минимальным;
• Не является заменой для главного заземляющего контура - дополняет его, но не исключает необходимость других заземлителей в крупных системах.

Примеры использования

• Заземление радиостанций на скалистом плато;
• Контур защиты для трансформаторной подстанции в центре города;
• Система заземления для датчиков и контроллеров на трассе газопровода в зоне вечной мерзлоты;
• Обеспечение безопасности ветрогенератора на песчаном берегу.

Практические советы

• Выбирайте место установки так, чтобы заземлитель находился дальше 1,5 м от фундамента здания - это снижает влияние на потенциал земли рядом с конструкцией;
• Используйте только сертифицированную электролитическую засыпку - самодельные растворы могут вызвать коррозию или ускоренный износ;
• Перед запуском проведите замер сопротивления заземления - норма для большинства объектов ≤ 4 Ом;
• При монтаже в зимний период - прогрейте грунт перед бурением, иначе трудно пробурить скважину глубиной 6 м;
• Проверяйте состояние электролита каждые 3 года - при необходимости доливайте раствор согласно инструкции производителя.
