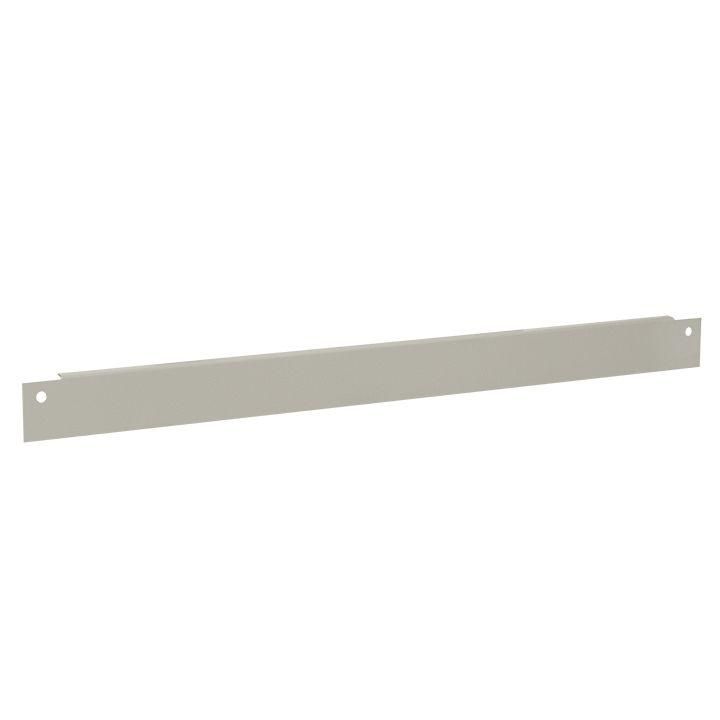

Комплект горизонтальных планок для пластронов ВРУ UNIT шкафа шириной 600мм (2шт.) EKF PROxima | mb-15-hb-0460n

Комплект горизонтальных планок для пластронов ВРУ UNIT для шкафа шириной 600 мм (2 шт.) от EKF - элемент сборки электрощитов, обеспечивающий надёжную фиксацию оборудования внутри пластрона. Артикул mb-15-hb-0460n входит в серию PROxima и рассчитан на использование в вводно-распределительных устройствах.

Назначение и область применения

Комплект предназначен для установки в пластроны вводно-распределительных устройств (ВРУ) шириной 600 мм. Горизонтальные планки служат основой для крепления автоматических выключателей, УЗО, контакторов и других модульных аппаратов. Применяются в щитах, где требуется компактное и упорядоченное расположение оборудования - например, в жилых домах, офисах, промышленных объектах и на объектах коммунальной инфраструктуры.

Технические характеристики

• Тип изделия: пластрон - используется как базовая рама для монтажа модульного оборудования;
• Количество в комплекте: 2 планки (горизонтальные);
• Габаритная ширина: 610 мм - соответствует внутреннему габариту шкафа 600 мм с учётом толщины стенок;
• Материал: сталь - обеспечивает механическую прочность и долговечность;
• Покрытие: порошковое - защищает от коррозии, устойчиво к царапинам и химическим воздействиям;
• Цвет: серый - стандартизирован для промышленных щитов;
• Гарантийный срок: 60 месяцев - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Планки совместимы с пластронами серии UNIT от EKF, предназначенные для шкафов шириной 600 мм. Монтаж осуществляется путём фиксации планок на боковые направляющие пластрона с помощью винтов или специальных зажимов, предусмотренных конструкцией корпуса. Каждая планка имеет стандартный шаг крепления 17,5 мм, что позволяет использовать любые модульные аппараты, соответствующие DIN EN 60715. Для правильной установки проверьте соответствие глубины и высоты пластрона заявленным параметрам.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.2 и DIN EN 61439, регламентирующими безопасность и исполнение распределительных устройств. Порошковое покрытие соответствует классу защиты от коррозии C3 по ISO 12944, что допускает применение в помещениях с повышенной влажностью и промышленной средой.

Преимущества

• Высокая точность геометрии - гарантирует равномерное распределение нагрузки и отсутствие перекосов при монтаже;
• Усиленная стальная конструкция - выдерживает значительные механические нагрузки от тяжёлых аппаратов;
• Порошковое покрытие - не требует дополнительной антикоррозийной обработки после монтажа;
• Совместимость с другими элементами серии PROxima - позволяет собирать унифицированные щиты без адаптеров.

Ограничения применения

Не применяется вне систем UNIT - несовместим с пластронами других производителей или серий. Не рекомендуется для использования в условиях постоянного прямого попадания воды, агрессивных паров или температур ниже -25 C. Не является самостоятельным изделием - требует наличия пластрона и корпуса ВРУ.

Примеры использования

• Вводно-распределительный щит в многоквартирном доме - крепление автоматов и счётчиков;
• Щит управления насосной станцией - фиксация контакторов и тепловых реле;
• Распределительный щит на производстве - организация питания линий освещения и маломощных механизмов.

Практические советы

• Перед монтажом проверьте, чтобы ширина шкафа была именно 600 мм - планки рассчитаны на 610 мм габарита, что учитывает толщину стенок; если шкаф уже 610 мм - возможен зазор;
• Используйте только оригинальные крепёжные элементы из комплекта EKF - другие могут повредить резьбу или вызвать перекос;
• При установке нескольких уровней планок - выравнивайте их по уровню, чтобы избежать перекоса модульных аппаратов;
• При замене старых планок - сохраните исходное положение креплений, чтобы не нарушить проводку и не потребовалось переделывать маршруты кабелей.
