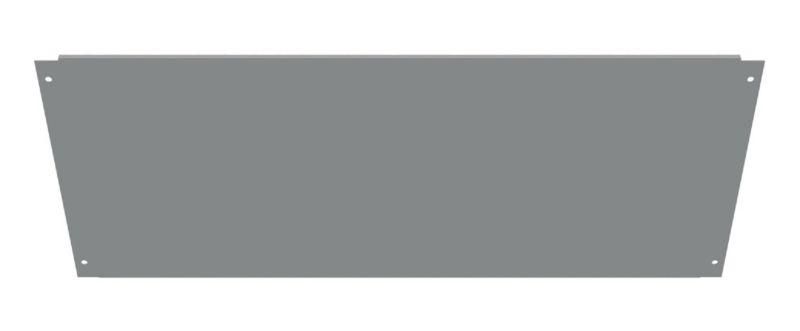

Пластрон FORT глухой высотой 100мм для шкафа шириной 600мм (2шт.) EKF PROxima - FGP1060

Пластрон глухой высотой 100 мм для шкафа шириной 600 мм (2шт.) - комплектный элемент безопасности для шкафов серии FORT от EKF, обеспечивающий защиту от случайного прикосновения к токоведущим частям внутри корпуса. Артикул fgp1060 предназначен для установки в шкафы серии PROxima, где требуется герметичная и надежная изоляция верхней части внутреннего пространства.

Назначение и область применения

Пластрон глухой используется для закрытия верхней части шкафа серии FORT, предотвращая доступ к внутренним элементам - автоматическим выключателям, контакторам, шинам и другому оборудованию. Применяется в промышленных системах автоматизации, распределительных устройствах и силовых НКУ с током до 4000 А. Подходит для установки в помещениях с повышенными требованиями к защите персонала - цехах, насосных станциях, энергообъектах.

Технические характеристики

• Высота: 100 мм
• Предназначен для шкафов шириной 600 мм
• Количество в комплекте: 2 штуки
• Материал: сталь с покрытием, совместимый с корпусами серии FORT
• Степень защиты шкафа при использовании: IP31 / IP54 (в зависимости от комплектации)

Совместимость и монтаж

Пластрон fgp1060 совместим исключительно со шкафами серии FORT от EKF, имеющими стандартную ширину 600 мм. Устанавливается на верхнюю часть корпуса с помощью фиксирующих креплений, предусмотренных конструкцией шкафа. Монтаж выполняется после установки всех внутренних элементов - перед окончательным закрытием шкафа. Не требует дополнительных инструментов, кроме отвертки для фиксации крепежа.

Безопасность и стандарты

Использование пластрона обеспечивает соответствие нормам электробезопасности ГОСТ Р 51321.1 и IEC 61439. Комплексная система защиты от прикосновения, в которую входит этот элемент, позволяет соблюдать требования по предотвращению случайного контакта с опасными потенциалами. Шкафы серии FORT, в которые устанавливают пластрон, сертифицированы на сейсмостойкость 8 баллов по шкале MSK - что делает их пригодными для зон с повышенной сейсмической активностью.

Преимущества

• Глухая конструкция полностью исключает доступ к токоведущим частям сверху
• Совпадение габаритов с корпусом шкафа FORT гарантирует плотную посадку без щелей
• Покрытие материала устойчиво к коррозии и механическим повреждениям
• Комплект из двух пластронов позволяет закрывать обе стороны шкафа - удобно при двустороннем обслуживании

Ограничения применения

Пластрон fgp1060 нельзя использовать с другими сериями шкафов - даже если они имеют аналогичную ширину. Он не предназначен для установки в шкафы с высотой более 100 мм над уровнем монтажной платформы. Также не рекомендуется применять в условиях постоянного воздействия открытого пламени или химически агрессивных сред вне зависимости от степени защиты IP.

Примеры использования

• Закрытие верхней части шкафа управления насосной станцией
• Защита токоведущих шин в распределительном устройстве на заводе
• Формирование безопасной зоны вокруг автоматических выключателей в цехе с высокой влажностью
• Сборка силового шкафа в сейсмически активной зоне - например, на объектах нефтегазовой отрасли

Практические советы

• Перед установкой проверьте, чтобы все провода и кабели были правильно проложены - пластрон не снимается без демонтажа оборудования
• Учитывайте посадочные размеры: пластрон рассчитан именно на шкаф шириной 600 мм; использование на других моделях может нарушить герметичность
• Не используйте пластрон как опору для монтажа оборудования - он не несет нагрузки
• При необходимости замены - заказывайте оригинальные запчасти EKF, чтобы сохранить целостность системы защиты
