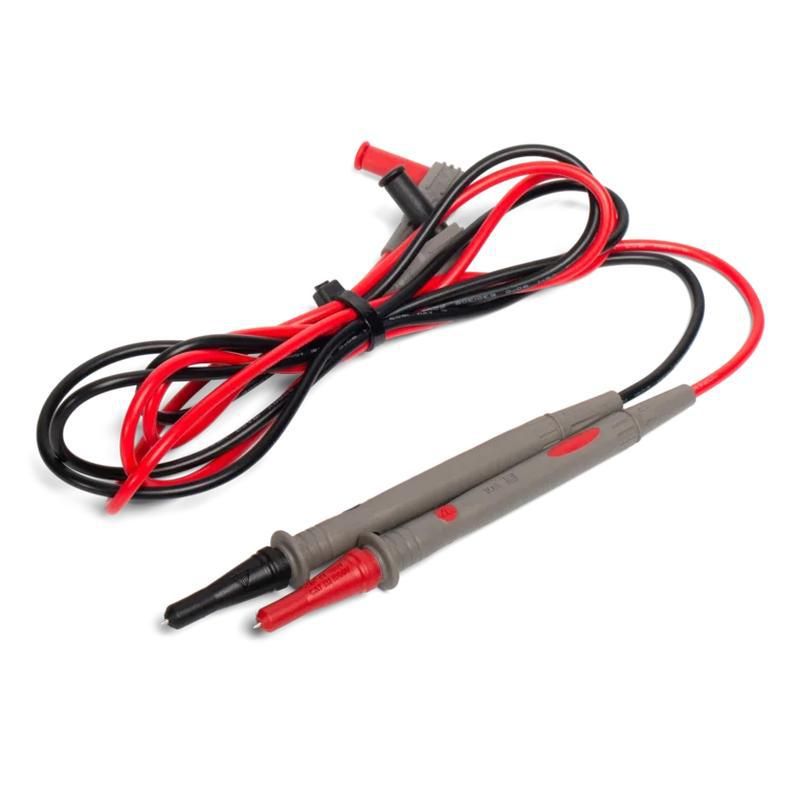

Комплект измерительных щупов серия PROLINE КТ 3006 - 80750 КВТ

Комплект щупов КТ 3006 серия PROLINE от бренда КВТ - это надёжный инструмент для измерения напряжения, прозвонки цепей и диагностики электронных схем. Щупы подходят для работы с крокодилами и мультиметрами, обеспечивают безопасную передачу сигнала до 10 А и 1000 В.

Назначение и область применения

Комплект щупов КТ 3006 серия PROLINE предназначен для подключения измерительных приборов - мультиметров, осциллографов, клещей - к объектам тестирования. Подходят для прозвонки цепей, проверки напряжения, контроля тока и диагностики неисправностей в электрических и электронных системах. Часто используются на производстве, в мастерских, на энергообъектах и в сервисных центрах.

Технические характеристики

• Тип щупа: пиковая форма с никелевым покрытием
• Диаметр измерительной головки: 4 мм
• Длина провода: 1200 мм
• Сечение провода: 18 AWG (соответствует ~1 мм2)
• Материал изоляции провода: ПВХ
• Штекер: угловой (90°), тип “банан”
• Размер модуля штекера: 18 мм
• Присоединительный разъем: “папа”, внешняя резьба M4
• Максимальный ток: 10 А
• Максимальное напряжение: 600 В CAT IV / 1000 В CAT III
• Тип элемента питания: AA (не требуется - щупы пассивные)
• Цвет проводов: красный и черный

Совместимость и монтаж

Комплект щупов КТ 3006 серия PROLINE совместим со всеми устройствами, имеющими входы для штекеров 4 мм “банан”. Угловой штекер удобен при работе в плотном пространстве. Разъем с резьбой M4 позволяет надёжно закрепить зажимы “крокодил” - они должны иметь соответствующую внутреннюю резьбу. Для подключения используйте только зажимы с резьбой M4, чтобы избежать плохого контакта или повреждения резьбы.

Безопасность и стандарты

Комплект щупов КТ 3006 серия PROLINE имеет класс защиты CAT IV 600 В и CAT III 1000 В - это значит, что он рассчитан на работу в высоких энергетических средах, включая распределительные щиты и силовые цепи. Провода и изоляция выдерживают импульсы перенапряжения, характерные для сетей переменного тока. Никелевое покрытие улучшает долговечность контактов и снижает окисление.

Преимущества

• Угловой штекер 90° обеспечивает доступ к труднодоступным точкам без перегиба провода
• Плотная резьба M4 гарантирует прочное соединение с крокодилами
• Высокий класс безопасности CAT IV/CAT III - можно использовать в промышленных условиях
• Провод 18 AWG достаточен для токов до 10 А без перегрева
• Никелевое покрытие защищает от коррозии и увеличивает срок службы

Ограничения применения

• Не предназначены для работы с токами выше 10 А - возможен перегрев и выход из строя
• Запрещено применять в средах с повышенной химической активностью - ПВХ-изоляция не устойчива к растворителям
• Не рекомендуются для постоянного подключения к источникам сверхвысокой частоты - возможны помехи и искажения сигналов
• Измерительные головки имеют малый диаметр (4 мм) - не подходят для больших клемм или шин

Примеры использования

• Проверка напряжения на клеммах аккумулятора в автомобиле с помощью крокодилов
• Прозвонка цепей управления на печатной плате станка
• Измерение тока нагрузки в распределительном щите через токоизмерительные клещи
• Диагностика неисправностей в бытовых приборах с использованием мультиметра
• Подключение к клеммам терминалов в автоматизации с резьбой M4

Практические советы

• Перед работой всегда проверяйте целостность изоляции и надёжность крепления штекера
• При использовании с крокодилами затягивайте резьбу M4 рукой - не применяйте инструменты, чтобы не повредить резьбу
• Не допускайте перегрузки по току - даже кратковременные скачки выше 10 А могут повредить щупы
• Храните комплект в сухом месте - влага снижает качество контакта, особенно при наличии резьбовых соединений
• Обращайте внимание на цвет проводов: красный - положительный, черный - отрицательный. Перепутывание может привести к неверному показанию
• Комплект щупов КТ 3006 серия PROLINE - часть профессионального набора; не заменяйте их универсальными дешёвыми аналогами при работе с высоким напряжением
