Комплект щупов КТ 3001 серия "PROLINE" | 89656 КВТ

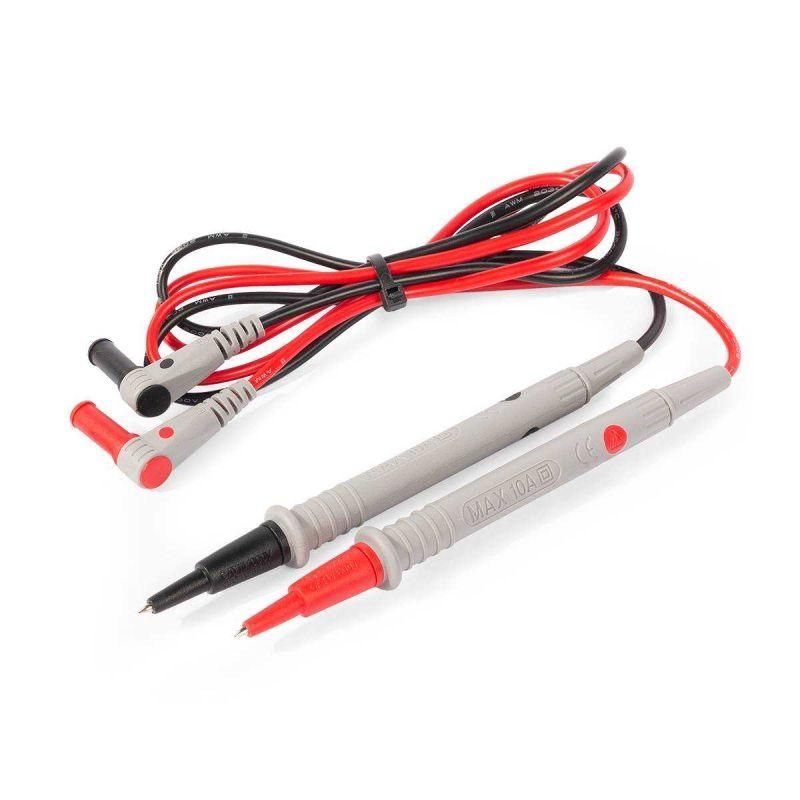

Комплект щупов КТ 3001 серия КВТ предназначен для точного измерения напряжения, прозвонки цепей и диагностики электросхем с помощью мультиметров и токовых клещей. Щупы КТ 3001 серия КВТ обеспечивают надёжное соединение даже в условиях ограниченного доступа благодаря угловому штекеру и компактной форме.

Назначение и область применения

Комплект щупов КТ 3001 серия КВТ используется для работы с измерительными приборами: мультиметрами, осциллографами и токовыми клещами. Подходят для проверки целостности цепей, замера напряжения и тока в бытовых, промышленных и автомобильных системах. Особенно эффективны при работе на плотно укомплектованных платах, где требуется доступ к маленьким контактам.

Технические характеристики

• Тип изделия: щуп с пикой
• Диаметр головки: 2 мм - позволяет точно контактировать с мелкими выводами и разъёмами
• Длина наконечника: 18 мм - обеспечивает достаточную глубину захода в гнёзда
• Максимальный ток: 10 А - безопасная работа при нагрузках до этого значения
• Покрытие: никель - устойчиво к окислению, снижает переходное сопротивление
• Сечение провода: 20 AWG (0,52 мм2) - оптимально для передачи сигнала без потерь
• Длина провода: 1000 мм - удобна для работы в зонах с ограниченным пространством
• Материал провода: ПВХ с добавками - устойчив к перегибам, химическим воздействиям и температурным колебаниям
• Штекер: угловой (90°), диаметром 4 мм - исключает перегибы провода при подключении к прибору
• Класс безопасности: CAT IV 600 В / CAT III 1000 В - соответствует требованиям для работы в распределительных сетях высокого класса опасности

Совместимость и монтаж

Щупы КТ 3001 серия КВТ совместимы со всеми популярными мультиметрами и тестерами, имеющими входы 4 мм. Угловой штекер легко вставляется в гнездо, даже если рядом расположены другие щупы. Для установки достаточно просто вставить штекер в разъём прибора - фиксация происходит за счёт плотного контакта. Не требуют дополнительного крепления или настройки.

Безопасность и стандарты

Комплект щупов КТ 3001 серия КВТ соответствует международному стандарту IEC 61010-031. Класс защиты CAT IV 600 В и CAT III 1000 В гарантирует безопасность при измерениях в распределительных щитах, на вводах питания и в других местах с возможностью возникновения импульсных перенапряжений. Применение в таких условиях без соблюдения этих классов опасно!

Преимущества

• Угловой штекер предотвращает перегиб провода - увеличивает срок службы
• Никелевое покрытие минимизирует окисление - сохраняет точность измерений долгое время
• Маленький диаметр головки (2 мм) - идеален для SMD-компонентов и плотных плат
• Высокий класс безопасности - можно использовать там, где обычные щупы запрещены
• Гибкий, прочный провод - выдерживает частые изгибы и механические нагрузки

Ограничения применения

• Не предназначены для постоянного прохождения тока выше 10 А - риск перегрева и повреждения
• Не подходят для измерений в средах с агрессивными химическими веществами - покрытие устойчиво, но не герметично
• Не рекомендованы для работы с высокочастотными сигналами свыше 100 МГц - паразитные индуктивности влияют на точность
• Запрещено применять при напряжении выше 1000 В переменного тока или 1500 В постоянного - выход за пределы CAT III

Примеры использования

• Проверка исправности реле и предохранителей в автомобиле
• Измерение напряжения на микроконтроллерных платах в промышленном оборудовании
• Прозвонка цепей управления на станках ЧПУ
• Диагностика бортовой сети в жилых и коммерческих зданиях
• Настройка источников бесперебойного питания (ИБП)

Практические советы

• Перед использованием всегда проверяйте целостность изоляции и состояние наконечников - трещины или окислы дают неверные показания
• При работе с плотными платами используйте щупы именно с пикой - они лучше попадают в мелкие контакты, чем круглые
• Не перегибайте провод под острым углом у штекера - это основная причина отказа
• Учитывайте посадочный диаметр гнезда вашего мультиметра - он должен быть 4 мм, иначе штекер будет болтаться
• Храните щупы КТ 3001 серия КВТ в сухом месте - влага способствует окислению никеля, особенно в промышленных условиях
