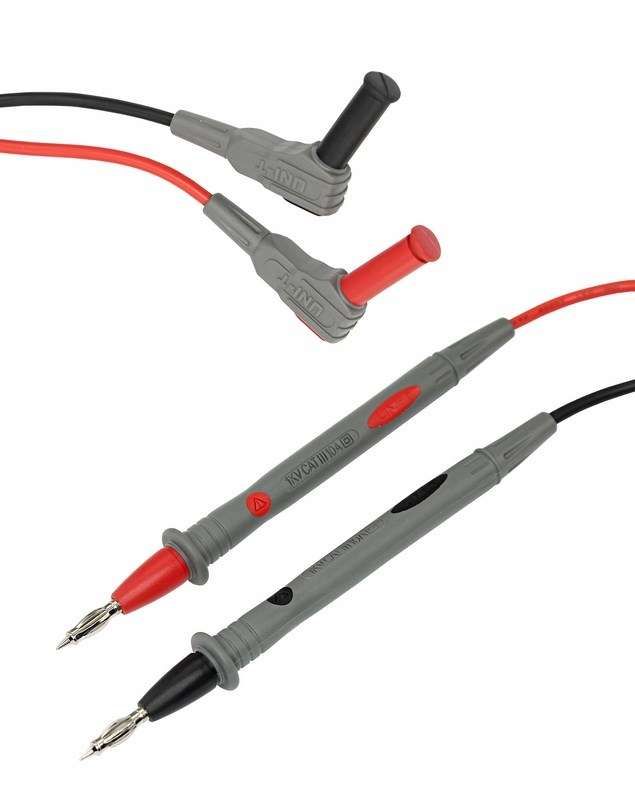

Щупы тестера UNI-T UT-L13 | 13-0031 SDS MEET

Щупы тестера UT-L13 - это надёжные измерительные probes для подключения к мультиметрам и токовым клещам. Разработаны компанией UNI-T, артикул 13-0031, подходят для точного контакта с маленькими элементами цепи благодаря узкой пики и прочному никелевому покрытию.

Назначение и область применения

Щупы тестера UT-L13 используются для измерения напряжения, тока и сопротивления в электронных схемах, бытовой и промышленной аппаратуре. Подходят для работы с печатными платами, силовой электроникой, освещением, автоматикой и другими системами, где требуется точный доступ к компонентам малых размеров. Черный и красный щупы позволяют легко различать полярность при подключении к мультиметру.

Технические характеристики

• Тип изделия: щуп для мультиметра
• Диаметр измерительной головки: 2 мм
• Форма головки: пика (остро заточенная)
• Покрытие: никель - устойчиво к окислению и обеспечивает стабильный контакт
• Максимальный допустимый ток: 10 А
• Общая длина: 1000 мм
• Длина жала: 18 мм
• Длина рукояти от защитной гарды: 85 мм
• Длина штекера: 20 мм
• Диаметр штекера: 8 мм
• Угол штекера: 130° - оптимизирован для удобного подключения к гнёздам мультиметра
• Класс защиты от перенапряжения: CAT III до 1000 В

Совместимость и монтаж

Щупы тестера UT-L13 совместимы со всеми популярными мультиметрами, имеющими стандартные входные гнёзда диаметром 4–9 мм. Штекеры с углом 130° обеспечивают плотную фиксацию даже в плотно расположенных разъёмах. Красный щуп подключают к гнезду VΩmA, чёрный - к COM. Убедитесь, что гнездо мультиметра соответствует диаметру 8 мм - иначе возможна плохая связь.

Безопасность и стандарты

Щупы тестера UT-L13 соответствуют классу безопасности CAT III до 1000 В - это значит, они выдерживают импульсы высокой энергии, характерные для распределительных сетей. Все металлические части изолированы от корпуса рукоятки, исключая риск поражения током. Производство прошло контроль качества компании SDS, подтверждённый сертификацией.

Преимущества

• Острая пиковая форма головки позволяет точно попадать на микросхемы, выводы и мелкие детали без повреждений
• Никелевое покрытие предотвращает окисление и сохраняет хорошую проводимость при длительном использовании
• Увеличенная длина (1000 мм) даёт свободу перемещения при работе с крупным оборудованием
• Угол штекера 130° снижает нагрузку на кабель при частом подключении/отключении
• Чёткая цветовая маркировка (черный/красный) минимизирует ошибки при подключении

Ограничения применения

• Не предназначены для измерения токов выше 10 А - для больших значений используйте токовые клещи
• Головка диаметром 2 мм не подходит для контакта с большими клеммами или шинами - требуются более широкие щупы
• Не рекомендованы для работы в условиях постоянного механического трения или вибраций - возможно повреждение изоляции
• Не следует использовать при температурах ниже -10C и выше +50C - это может изменить свойства материалов

Примеры использования

• Измерение напряжения на выходе импульсного блока питания
• Проверка целостности дорожек на печатной плате
• Диагностика датчиков в автомобильной электронике
• Настройка управления двигателем в станках ЧПУ
• Поиск обрывов в слаботочных цепях сигнализации

Практические советы

• Перед работой проверьте целостность изоляции - трещины или потертости требуют замены щупов
• При работе с SMD-компонентами используйте щупы осторожно - слишком сильное давление может оторвать вывод
• Храните щупы в сухом месте, избегайте скручивания кабеля - это продлит срок службы
• Если щупы часто теряются в процессе работы, рассмотрите возможность использования зажимов типа “крокодил” в паре с UT-L13
• Артикул 13-0031 - это оригинальная модель от UNI-T. Аналоги других брендов (Rexant, SDS) могут отличаться по качеству изоляции и долговечности
