Комплект изоляторов ступенчатой шинной системы | R5BBLIS DKC ДКС

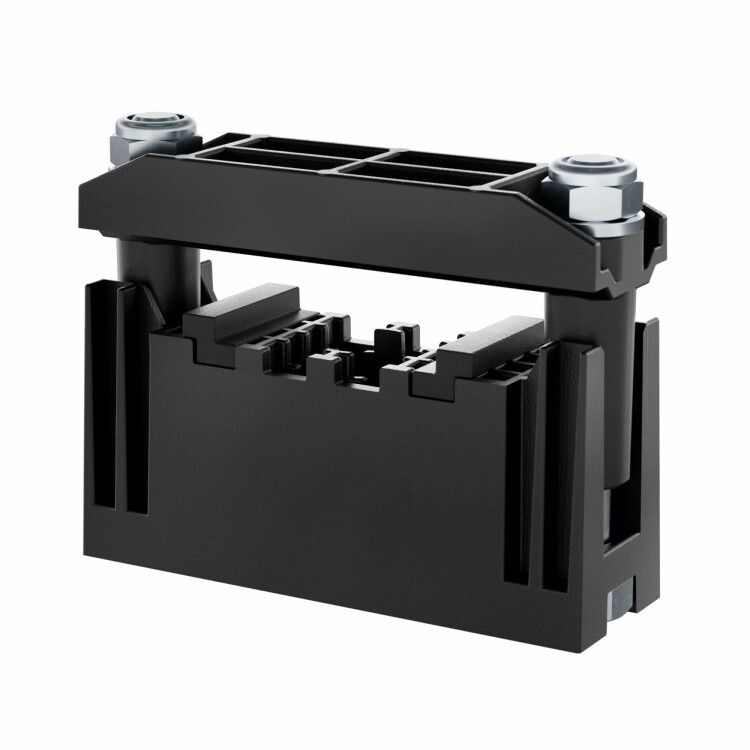

Комплект изолятора ступенчатой шинной системы DKC - это монтажный компонент для фиксации медных шин сечением от 20×5 до 50×10 мм в системах распределения энергии. Артикул r5bblis относится к серии RAM bus бренда DKC и рассчитан на работу с током до 1000 А.

Назначение и область применения

Комплект изолятора ступенчатой шинной системы DKC используется для механического крепления и электроизоляции однополюсных токоведущих шин в распределительных устройствах. Подходит для установки в силовых щитах, подстанциях, цеховых сетях и других местах, где требуется плотная укладка шин с минимальным шагом. Особенно эффективен там, где важна компактность и жесткая фиксация проводящих элементов.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который может безопасно проходить через шину при установленном комплекте.
• Максимальный расчетный ток: 1000 А - совпадает с номиналом, что указывает на отсутствие запаса по перегрузке; применение допускается только в пределах этого значения.
• Количество полюсов: 1 - предназначен для одной шины, многополюсные системы требуют нескольких комплектов.
• Высота шины: 50 мм - соответствует максимальному сечению шины, которую можно зафиксировать (например, 50×10 мм).
• Толщина шины: 10 мм - оптимальная толщина для данного типа крепления; более тонкие шины также поддерживаются (минимум 5 мм).
• Расстояние между шинами: 20 мм - минимальный зазор между соседними шинами при использовании одного комплекта; обеспечивает необходимую изоляцию.
• Тип изделия: Комплект монтажный - содержит все элементы для сборки: изоляторы, проставки, крепеж.
• Материал: Прочее - производитель не уточняет состав, однако типовая практика DKC использует термостойкий полиэстер или аналогичную композитную пластмассу с высокой диэлектрической прочностью.

Совместимость и монтаж

Комплект изолятора ступенчатой шинной системы DKC совместим со шнами серии RAM bus, имеющими прямоугольное сечение от 20×5 до 50×10 мм. Установка выполняется путём фиксации шины между регулируемыми проставками - они позволяют точно выставить положение шины по высоте и сохранить заданный зазор 20 мм между соседними уровнями. Крепление к поверхности осуществляется через отверстия в основании изолятора. Для надёжности рекомендуется использовать болты M8 или M10 с гроверами и шайбами.

Преимущества

• Перемещаемые проставки обеспечивают точную адаптацию под любое сечение шины в заявленном диапазоне.
• Стандартное расстояние 20 мм между шинами снижает риск пробоя даже при повышенной влажности или загрязнении.
• Удобство сборки: один комплект заменяет несколько отдельных кронштейнов и изоляторов.
• Поддерживается серия RAM bus - значит, совместим с другими элементами этой линейки от DKC.

Ограничения применения

• Не предназначена для переменного тока выше 1000 А - превышение вызовет перегрев и выход из строя.
• Не подходит для трёхфазных систем без дополнительных комплектов - каждый полюс требует отдельного изолятора.
• Не применяется в условиях постоянного воздействия открытого пламени или химически активных сред - материал не имеет специальной защиты от агрессивных веществ.
• Запрещено использование с круглыми или трубчатыми шинами - форма контакта должна быть прямоугольной.

Примеры использования

• Фиксация медной шины 40×10 мм в главном распределительном щите цеха.
• Установка в системе бесперебойного питания (UPS) с последовательными шинами.
• Монтаж внутри ячеек распределительных устройств напряжением до 1000 В.
• Обустройство шинопровода в пищевой промышленности, где нужна чистота и компактность.

Практические советы

• При монтаже проверьте соответствие сечения шины - слишком толстая шина не войдёт в проставки, слишком тонкая будет люфтить.
• Не затягивайте крепёж сверх меры - это может деформировать изолятор или повредить шину.
• Если система работает в условиях пыли или влаги, дополнительно контролируйте состояние поверхностей изолятора - грязь снижает изоляционные свойства.
• Для многоуровневых решений соблюдайте равномерность шага между всеми комплектами - это гарантирует равномерное распределение нагрузки и тепла.
• Артикул r5bblis - единственный вариант в серии RAM bus для шин высотой 50 мм; другие модели серии имеют меньшие параметры.
