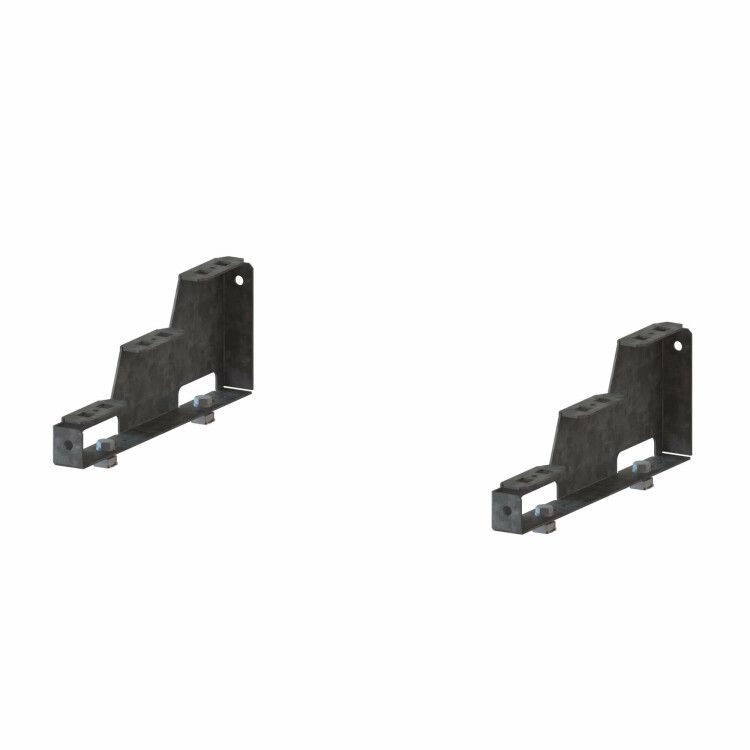

Комплект опорных кронштейнов ступенчатой шинной системы левый+правый 3P | R5BBLS3P DKC ДКС

Комплект опорных кронштейнов ступенчатой шинной системы, левый+правый, 3P DKC - элемент крепления для сборки трёхфазной шинной системы RAM bus. Комплект предназначен для надёжного монтажа изоляторов на металлические конструкции, обеспечивая механическую устойчивость и правильную геометрию расстановки фаз.

Назначение и область применения

Комплект опорных кронштейнов ступенчатой шинной системы, левый+правый, 3P DKC используется для установки трёхполюсной ступенчатой шинной системы в распределительных устройствах. Подходит для монтажа в щитах, трансформаторных подстанциях, промышленных панелях. Каждый кронштейн - левый и правый - формирует пару, необходимую для равномерного распределения нагрузки между фазами.

Технические характеристики

• Материал: оцинкованная сталь - устойчива к коррозии, подходит для внутренней установки в условиях повышенной влажности
• Количество полюсов: 3P - совместима с трёхфазными системами
• Тип крепления: винтовое - позволяет плотно фиксировать изоляторы без деформации
• Форма: ступенчатая - обеспечивает вертикальный шаг между проводящими элементами, предотвращает пробои
• Комплектация: один комплект содержит два кронштейна - левый и правый

Совместимость и монтаж

Комплект опорных кронштейнов ступенчатой шинной системы, левый+правый, 3P DKC совместим с изоляторами серии RAM bus. Для монтажа требуется доступ к боковой поверхности шины и возможность просверлить отверстия под крепёж. Устанавливается на горизонтальные или вертикальные основания - например, на DIN-рейку, раму щита или стальной профиль. Обязательно соблюдайте симметричное расположение левого и правого кронштейнов, чтобы избежать перекоса шин.

Преимущества

• Усиленная прочность за счёт оцинкованной стали - выдерживает механические нагрузки при эксплуатации
• Стандартная форма - легко заменяется аналогичными деталями других партий
• Не требует сварки - монтаж выполняется болтами, что ускоряет сборку и снижает риск повреждения изоляции
• Интеграция с системой RAM bus - гарантирует точное соответствие габаритов и зазоров

Ограничения применения

• Не предназначены для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Не подходят для систем с более чем 3 полюсами - нельзя использовать для четырёх- или пятипроводных цепей
• Требуют предварительного согласования с типом изолятора - не все модели RAM bus совместимы с этим кронштейном

Примеры использования

• Распределительный щит 400 В в пищевой промышленности - крепление медных шин между автоматическими выключателями
• Подключение силового трансформатора к вводному устройству через ступенчатую шинную систему
• Обновление старых щитов: замена жестких кабельных соединений на модульную шинную систему с использованием DKC

Практические советы

• Перед монтажом проверьте посадочные отверстия на кронштейнах - они должны точно соответствовать диаметру шпилек изоляторов
• Затягивайте винты равномерно, без перекоса - иначе возникнет напряжение в изоляторе, что может вызвать микротрещины
• Используйте комплект полностью - левый и правый кронштейны работают как пара; использование одного из них нарушает баланс системы
• При сборке нескольких секций шинной системы - выстраивайте кронштейны одной серии (например, все DKC r5bbls3p) для сохранения единых зазоров
