Комплект термоусаживаемых изоляторов КТИ-2 - 78258 КВТ

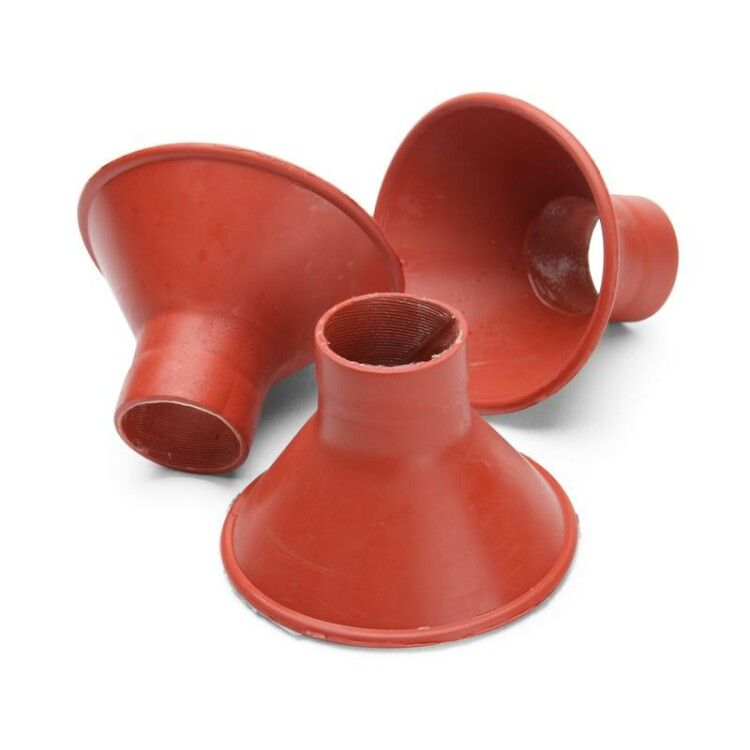

Комплект термоусаживаемых изоляторов КТИ №2 от бренда КВТ (арт. 78258) предназначен для повышения надёжности концевых муфт высоковольтных кабелей при наружной установке за счёт увеличения длины пути утечки и создания сухих изолирующих зон. Подходит для кабелей до 35 кВ с бумажной, пластмассовой и сшитым полиэтиленом изоляцией.

Назначение и область применения

Комплект термоусаживаемых изоляторов КТИ №2 используется для модификации концевых муфт внутренней установки в муфты наружной установки. Он предотвращает образование поверхностного разряда (трекинга) и создаёт надёжную изоляцию в условиях повышенной влажности, запылённости и воздействия УФ-излучения. Применяется на кабелях с бумажной маслопропитанной, пластмассовой и сшитым полиэтиленом изоляцией, рассчитанных на рабочее напряжение до 35 кВ. Особенно эффективен при установке на опорах, в шкафах, на фасадах зданий и других открытых участках сети.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Диаметр до усадки: 35 мм
• Диаметр после усадки: 14,5 мм
• Коэффициент усадки: 3:1
• Наличие клеевого слоя: да - термоплавкий клей внутри горловины
• Цвет: кирпичный
• Материал: антитрекинговый композит, устойчивый к климатическим нагрузкам и старению

Совместимость и монтаж

Комплект термоусаживаемых изоляторов КТИ №2 совместим со стандартными концевыми муфтами для кабелей до 35 кВ. Монтаж выполняется путём нагрева термоусадочных трубок равномерным пламенем газовой горелки или теплового пушки. После нагрева материал сужается, плотно облегая поверхность муфты, а клеевой слой активируется - обеспечивает герметичность и механическую прочность соединения. Перед монтажом необходимо очистить и просушить поверхность кабеля и муфты. Диаметр до усадки 35 мм позволяет использовать комплект на большинстве типовых концевых муфт, однако перед установкой проверьте соответствие внешнего диаметра муфты исходному размеру изолятора.

Преимущества

• Увеличивает длину пути утечки - снижает риск пробоя и поверхностного разряда
• Антитрекинговый материал предотвращает формирование проводящих дорожек даже при загрязнении
• Клеевой слой гарантирует герметичность и исключает попадание влаги под изолятор
• Стойкость к УФ-излучению и перепадам температур - долгий срок службы на открытом воздухе
• Замена нескольких элементов одним компактным решением - экономия времени при монтаже

Ограничения применения

• Не предназначены для использования на напряжениях выше 35 кВ
• Не подходят для кабелей с металлической оболочкой, если не соблюдены требования по экранированию
• Требуют точного контроля температуры при усадке - перегрев может повредить материал
• Не рекомендованы для постоянного погружения в воду - хотя IP-защита высока, они не являются водоуплотнителем в режиме длительного контакта

Примеры использования

• На концевых муфтах кабельных линий 10–35 кВ, проходящих через стену здания
• В распределительных пунктах с открытыми выводами кабелей
• При замене муфт внутренней установки на наружные в условиях повышенной влажности (например, вблизи водоёмов)
• На столбовых кабельных ответвлениях в городской среде с загрязнённым воздухом

Практические советы

• Перед усадкой обязательно протестируйте комплект на одном кабеле - убедитесь, что диаметр муфты соответствует 35 мм до усадки
• Используйте термопушку с регулировкой температуры - равномерный прогрев предотвратит деформацию
• После усадки осмотрите все три изолятора: клей должен выступить по краям, это признак хорошего соединения
• Храните комплект в сухом месте, избегайте прямого солнечного света - даже при UV-стойкости материал лучше сохраняет свойства в тени
• Комплект КТИ №2 от КВТ (арт. 78258) можно применять как ремонтное решение - он легко адаптируется к уже установленным муфтам
