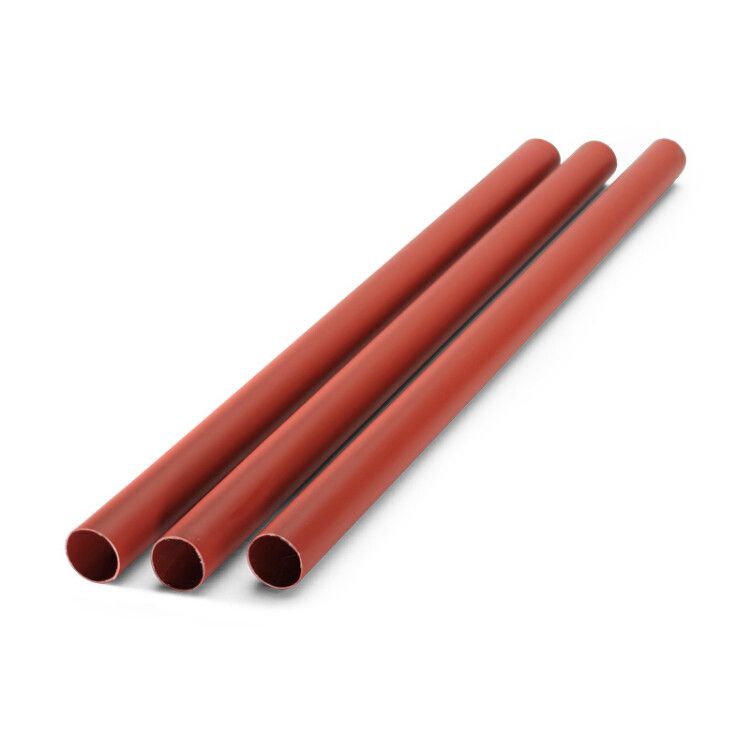

Комплект удлинительный КУ №3 (уп.3шт) КВТ 67009

Комплект удлинительный КУ №3 (упаковка 3 штуки) от КВТ предназначен для увеличения длины разделки кабеля при подключении концевых муфт, особенно в условиях ограниченного доступа или при работе с крупногабаритными оборудованием. Каждый комплект содержит три термоусаживаемые трубки, обеспечивающие надёжную изоляцию и повышенную безопасность при эксплуатации в сложных климатических условиях.

Назначение и область применения

Комплект удлинительный КУ №3 (упаковка 3 штуки) используется для удлинения концевых муфт, установленных на силовых кабелях сечением 70–240 мм2. Он позволяет увеличить расстояние между местом оконцовки кабеля и точкой подключения оборудования, что необходимо при монтаже в плотных конструкциях, на подстанциях, в распределительных устройствах или при наружной установке. Подходит как для внутренних, так и для наружных условий. Особенно эффективен там, где требуется увеличение пути токов утечки - например, в зонах с высокой влажностью, запылённостью или загрязнением поверхности.

Технические характеристики

• Внутренний диаметр до усадки: 35 мм
• Внутренний диаметр после усадки: 14 мм
• Коэффициент усадки: 2:1
• Толщина стенки после усадки: 2,5 мм
• Номинальное поперечное сечение кабеля: 70–240 мм2
• Номинальное напряжение: 10 кВ
• Рабочая температура: от –50 C до +50 C
• Материал: медь (проводящая часть), материал корпуса - безгалогенный термоусаживающийся полимер
• Тип: термоусаживаемая трубка
• Исполнение: среднестенная
• Цвет: красный
• Стандарт: ТУ 3599-006-9784872-2011

Совместимость и монтаж

Комплект удлинительный КУ №3 (упаковка 3 штуки) совместим со всеми концевыми муфтами серии «КВТ», рассчитанными на кабели сечением 70–240 мм2. Для монтажа необходим нагрев до равномерной усадки материала. Рекомендуемые инструменты:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки марки «КВТ»

Перед монтажом убедитесь, что поверхность кабеля очищена от грязи, влаги и острых кромок. Нагрев следует проводить равномерно, начиная с центра трубки и двигаясь к краям, чтобы избежать образования воздушных пузырей. После усадки проверьте герметичность и отсутствие повреждений.

Безопасность и стандарты

Комплект удлинительный КУ №3 (упаковка 3 штуки) соответствует требованиям ТУ 3599-006-9784872-2011. Материал изготовлен без галогенов - при возгорании он не выделяет токсичных газов, что важно для закрытых помещений и систем с требованием экологической безопасности. Антитрекинговые свойства предотвращают образование поверхностных электрических разрядов даже при загрязнении и высокой влажности. Устойчивость к УФ-излучению обеспечивает долговечность при наружной эксплуатации.

Преимущества

• Увеличивает длину разделки кабеля на 600 мм - оптимально для сложных монтажных ситуаций
• Обеспечивает повышенную длину пути токов утечки, снижая риск пробоя
• Не требует дополнительных изоляторов при наружной установке
• Универсален: один комплект подходит для различных типов кабелей и муфт
• Устойчив к перепадам температур, влаге, пыли и химическому загрязнению
• Экологически безопасен: состав без галогенов

Ограничения применения

Комплект удлинительный КУ №3 (упаковка 3 штуки) нельзя использовать для кабелей сечением менее 70 мм2 или более 240 мм2 - это нарушит механическую и электрическую целостность соединения. Максимальное удлинение одной пары муфт - 600 мм; для больших значений потребуется второй комплект. Не применяйте в условиях постоянного погружения в воду - хотя продукт устойчив к внешним факторам, он не является герметичной муфтой для подводной установки. Также не допускается использование без термоусадки - механическая фиксация недопустима.

Примеры использования

• Удлинение концевых муфт на кабельных линиях 10 кВ, проложенных в траншее с ограниченным пространством около трансформатора
• Подключение кабеля к распределительному щиту, расположенному далеко от точки выхода кабеля из канала
• Настройка длины разделки при замене старой муфты, когда новая имеет меньшие габариты
• Монтаж на открытых подстанциях в регионах с суровым климатом - сильные морозы, снег, ветер

Практические советы

• При заказе учтите: один комплект даёт 600 мм удлинения. Если нужна большая длина - используйте два комплекта последовательно.
• Проверяйте соответствие диаметра кабеля перед монтажом: внутренний диаметр 35 мм до усадки - это гарантия свободного прохождения через муфту.
• После усадки осмотрите все три трубки: они должны быть полностью сжаты, без вздутий, трещин и просветов.
• Храните комплект в сухом месте, избегая прямого солнечного света - даже с УФ-защитой длительное воздействие может снизить срок службы.
• Не используйте пламя от обычной зажигалки или газовой плиты - температура будет недостаточной, и усадка получится неравномерной.
