Комплект удлинительный КУ №2 (уп.3шт) КВТ 67008

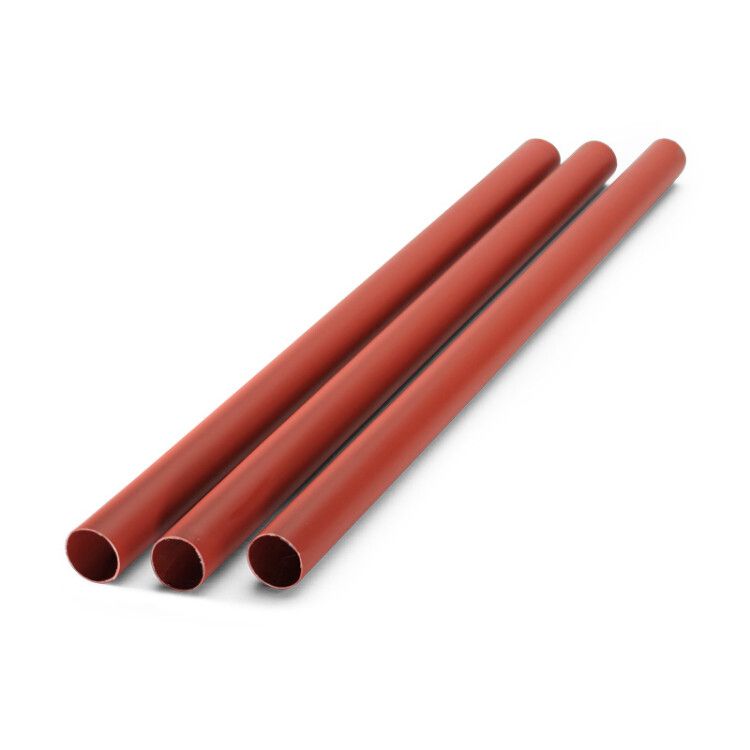

Комплект удлинительный КУ №2 (упаковка 3 шт) от КВТ предназначен для удлинения концевых муфт при подключении к оборудованию с большими габаритами. Каждый комплект содержит три термоусаживаемые трубки, которые обеспечивают надёжную изоляцию и увеличивают длину пути утечки тока - особенно полезно при наружной установке. Артикул 67008 соответствует нормативу ТУ 3599-006-9784872-2011.

Назначение и область применения

Комплект удлинительный КУ №2 (упаковка 3 шт) используется для увеличения длины разделки кабеля при монтаже концевых муфт «КВТ». Особенно актуален при подключении к крупногабаритному оборудованию - трансформаторам, выключателям, распределительным устройствам. Подходит как для внутренней, так и для наружной установки. Благодаря повышенной длине пути утечки, комплект позволяет отказаться от дополнительных изоляторов в условиях повышенной влажности или загрязнённой среды.

Технические характеристики

• Внутренний диаметр до усадки: 27 мм
• Внутренний диаметр после усадки: 10 мм
• Коэффициент усадки: 2:1 - материал равномерно сжимается, плотно облегая поверхность
• Толщина стенки после усадки: 2,1 мм - обеспечивает механическую прочность и изоляционные свойства
• Поперечное сечение кабеля: 35–120 мм2 - совместим с основными сечениями силовых кабелей
• Материал: полиолефин (PEX) - устойчив к старению, химически инертен
• Рабочая температура: от –50 C до +50 C - подходит для холодных регионов и жарких условий
• Номинальное напряжение: 10 кВ - рассчитан на средневольтовые сети
• Цвет: красный - визуально отличим, соответствует цветовой маркировке высоковольтных соединений
• Состав: безгалогенный - при возгорании не выделяет токсичных газов
• Длина одной трубки: 650 мм
• Нормативный документ: ТУ 3599-006-9784872-2011

Совместимость и монтаж

Комплект удлинительный КУ №2 (упаковка 3 шт) совместим со всеми концевыми муфтами серии «КВТ». Для монтажа требуется источник тепла:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Перед усадкой необходимо очистить поверхность кабеля и муфты от грязи и влаги. Нагрев следует проводить равномерно, начиная с центра трубки и двигаясь к краям. После усадки проверьте отсутствие пузырей и заломов - они снижают герметичность. Установленные трубки должны плотно прилегать без просветов.

Безопасность и стандарты

Комплект удлинительный КУ №2 (упаковка 3 шт) изготовлен из безгалогенного материала, что исключает образование едких паров при перегреве. Соответствует требованиям ТУ 3599-006-9784872-2011. Обладает антитрекинговым покрытием - предотвращает формирование поверхностных токов утечки даже при запылении и влажности. Устойчив к УФ-излучению, что делает его безопасным для длительной эксплуатации на открытом воздухе.

Преимущества

• Увеличивает длину пути утечки - повышает надёжность изоляции в сложных условиях
• Не требует дополнительных изоляторов при наружной установке
• Универсален: один комплект работает с кабелями 35–120 мм2 и любыми концевыми муфтами «КВТ»
• Стойкий к климатическим воздействиям: перепады температур, влага, пыль, УФ
• Легко монтируется стандартным инструментом, используемым в сервисе «КВТ»

Ограничения применения

• Максимальное удлинение одной трубкой - 600 мм; при необходимости больше - применяйте второй комплект
• Не предназначена для использования в качестве самостоятельной изоляции - только для удлинения уже установленных концевых муфт
• Не подходит для кабелей с сечением менее 35 мм2 или более 120 мм2 - риск недостаточного контакта или перегрузки
• Требует точного соблюдения температуры нагрева: переусадка может вызвать деформацию, недогрев - плохую адгезию

Примеры использования

• Удлинение концевой муфты на трансформаторе, где место подключения расположено далеко от точки выхода кабеля
• Подключение к распределительному щиту с большим корпусом, требующему увеличенной длины разделки
• Настройка внешних кабельных ответвлений в городских сетях с высокой запылённостью
• Замена повреждённой части изоляции на существующих муфтах без замены всей системы

Практические советы

• При работе с несколькими комплектами - пометьте их, чтобы не перепутать порядок монтажа
• Проверяйте соответствие диаметра кабеля перед установкой: 27 мм до усадки - это максимальный размер, который войдёт в трубку
• Если трубка плохо садится - возможно, кабель слишком толстый или есть остатки смазки. Очистите поверхность спиртом
• Для наружной установки - всегда используйте весь комплект (3 трубки): одна на каждую фазу, даже если кабель одножильный
• Храните в сухом месте при температуре от –10 C до +30 C - избегайте прямого солнца и перепадов
