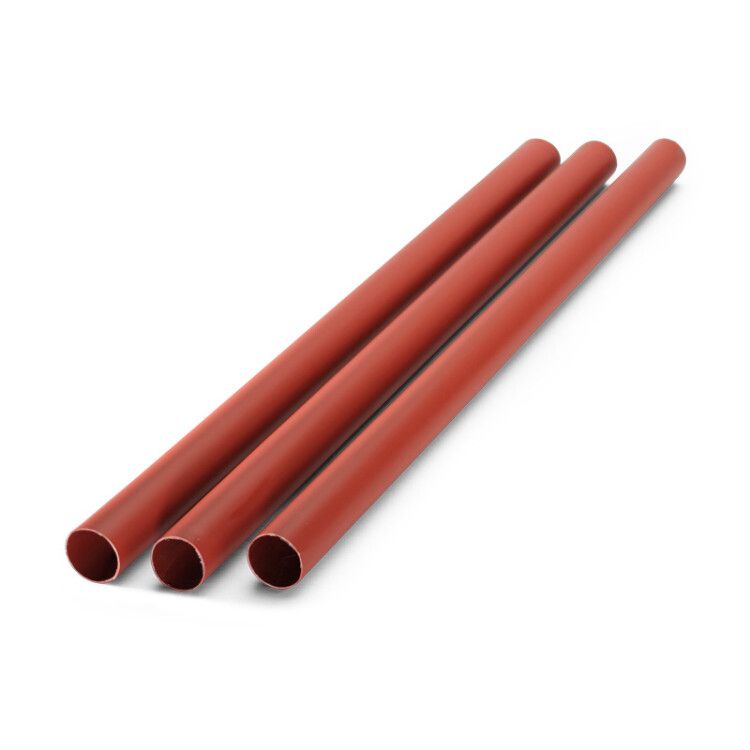

Комплект удлинительный КУ №4 (уп.3шт) КВТ 67010

Комплект удлинительный КУ №4 (упаковка 3 штуки) от КВТ предназначен для удлинения концевых муфт при подключении к оборудованию с большими габаритами, обеспечивая надёжную изоляцию и увеличенный путь утечки тока. Подходит для кабелей сечением 150–240 мм2 и работает в условиях от -50 C до +50 C.

Назначение и область применения

Комплект удлинительный КУ №4 (упаковка 3 штуки) используется для увеличения длины разделки кабеля при монтаже концевых муфт «КВТ». Особенно актуален при подключении к крупногабаритному оборудованию - трансформаторам, выключателям, распределительным устройствам - где стандартная длина муфты недостаточна. Подходит как для внутренней, так и для наружной установки. Благодаря повышенной длине пути утечки, комплект снижает риск поверхностных пробоев, что делает его эффективным решением для открытой прокладки без дополнительных изоляторов.

Технические характеристики

• Внутренний диаметр до усадки: 42 мм
• Внутренний диаметр после усадки: 18 мм
• Коэффициент усадки: 2:1
• Толщина стенки после усадки: 2,5 мм
• Поперечное сечение кабеля: 150…240 мм2
• Номинальное напряжение: 10 кВ
• Рабочая температура: -50…+50 C
• Материал: полиолефин (PEX) с добавлением антитрекинговых присадок
• Состав: безгалогенный, соответствует требованиям экологической безопасности
• Цвет: красный
• Длина одной трубки: 650 мм
• Нормативный документ: ТУ 3599-006-9784872-2011

Совместимость и монтаж

Комплект удлинительный КУ №4 (упаковка 3 штуки) совместим со всеми концевыми муфтами «КВТ» серий, рассчитанными на сечения 150–240 мм2. Для монтажа требуется равномерный нагрев до полной усадки. Рекомендуемые инструменты:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки марки «КВТ»

Не используйте открытый пламя без контроля - перегрев может повредить материал. Нагрев начинайте с центра трубки, двигаясь к краям, чтобы избежать образования воздушных пузырей. После усадки проверьте плотность прилегания к поверхности муфты - зазоры недопустимы.

Безопасность и стандарты

Комплект удлинительный КУ №4 (упаковка 3 штуки) изготовлен из безгалогенного материала, что исключает выделение токсичных газов при возгорании. Обеспечивает устойчивость к трекингу и эрозии - важное требование для работы в загрязнённой среде. Соответствует ТУ 3599-006-9784872-2011. Работает в широком температурном диапазоне, включая суровые зимние условия. Устойчив к УФ-излучению, что позволяет использовать его вне помещений без защиты.

Преимущества

• Увеличивает длину пути утечки тока - снижает вероятность поверхностных пробоев
• Заменяет необходимость в дополнительных изоляторах при наружной установке
• Универсален: один комплект подходит для различных типов кабелей и муфт
• Стандартная длина трубок (650 мм) даёт возможность удлинить муфту на 600 мм
• Материал сохраняет эластичность даже при низких температурах
• Легко монтируется с помощью доступного оборудования

Ограничения применения

• Не применяйте для сечений менее 150 мм2 или более 240 мм2 - не обеспечивается герметичность и механическая прочность
• Максимальное удлинение одного комплекта - 600 мм; для больших значений требуется второй комплект
• Не предназначена для использования в качестве самостоятельной изоляции - только как дополнение к концевым муфтам «КВТ»
• Не допускается использование с другими марками муфт, не прошедших совместимости с данным комплектом
• Не подходит для постоянного погружения в воду - хотя устойчив к влаге, не является герметичной муфтой

Примеры использования

• Удлинение концевой муфты на силовом кабеле 10 кВ перед подключением к масляному трансформатору
• Монтаж на открытом воздухе - на опоре ЛЭП, где необходимо избежать установки дополнительных изоляционных элементов
• Подключение к распределительному щиту с ограниченным пространством вокруг входа кабеля
• Ремонт или модернизация старых систем, где длина кабельной разделки не соответствует новым требованиям

Практические советы

• Перед монтажом убедитесь, что поверхность кабеля и муфты сухая и чистая - грязь и влага снижают качество адгезии
• При работе в холодную погоду предварительно согрейте комплект до комнатной температуры - это ускорит процесс усадки
• Если нужна длина больше 600 мм - используйте два комплекта последовательно, соблюдая минимальный нахлёст между трубками (минимум 50 мм)
• Проверяйте целостность усадки: после остывания материал должен плотно облегать поверхность без складок и вздутий
• Храните в сухом месте при температуре от -10 C до +30 C - избегайте длительного воздействия прямого солнца
