Комплект клеммников SV50 3x KE10.504 + 1x KE10.506 (Al 10-50 / Cu 2,5-35) для сетей уличного освещения EKF PROxima | sv-50

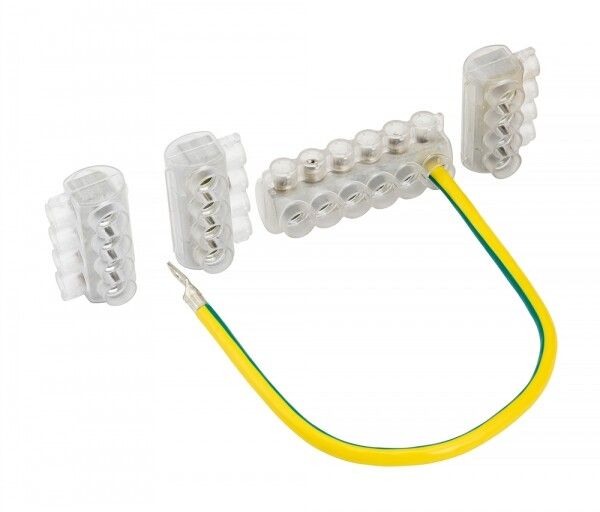

Комплект клеммников EKF SV-50 3x KE10.504 + 1x KE10.506 (Al 10–50 / Cu 2,5–35) предназначен для надёжного соединения и разветвления силовых кабелей в условиях уличного освещения - внутри стоек, щитов на опорах и мачтах. Комплект сочетает алюминиевые и медные контакты, выдерживает экстремальные температуры и рассчитан на длительную эксплуатацию.

Назначение и область применения

Комплект клеммников EKF SV-50 используется для соединения четырёхжильных и шестижильных кабелей в системах уличного освещения. Применяется внутри металлических стоек, распределительных щитов на опорах и мачтах. Подходит для работы с медными и алюминиевыми проводами различного сечения. Назначен для постоянной эксплуатации на открытом воздухе, в том числе при перепадах температур и повышенной влажности.

Технические характеристики

• Тип изделия: клеммник неразборный
• Количество полюсов: 4 (3 × KE10.504 + 1 × KE10.506)
• Сечение жил: алюминий 10–50 мм2, медь 2,5–35 мм2
• Материал корпуса: поликарбонат
• Материал токоведущих частей: алюминий
• Рабочая температура: от –60 C до +50 C
• Цвет: серый
• Гарантийный срок: 84 месяца
• Контактная смазка: нанесена на токоведущие поверхности для снижения окисления

Совместимость и монтаж

Каждый клеммник в комплекте имеет винтовой зажим с внутренним шестигранником - для затяжки требуется ключ на 5 мм. Перед установкой обязательно зачищают концы проводов от изоляции. Установка выполняется в вертикальном или горизонтальном положении внутри щита или стойки. Монтаж допускается без демонтажа кабеля - доступ к клеммам осуществляется через боковые крышки. Комплект включает заземляющий проводник - он подключается к общему контуру заземления объекта.

Безопасность и стандарты

Клеммники соответствуют требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря неразборному корпусу. Сертифицированы для использования в электроустановках напряжением до 1000 В переменного тока. Отсутствие открытых контактов повышает безопасность при обслуживании.

Преимущества

• Устойчивость к коррозии: алюминиевые контакты покрыты специальной смазкой, предотвращающей окисление
• Широкий диапазон сечений: один тип клеммы принимает как алюминиевые, так и медные провода
• Высокая механическая прочность: корпус из поликарбоната выдерживает удары и нагрузки при монтаже
• Долгий срок службы: гарантия 7 лет при соблюдении условий эксплуатации
• Закрытая конструкция: защищает от пыли, влаги и внешних воздействий

Ограничения применения

• Не предназначены для подключения многожильных гибких проводов без наконечников - возможна деформация контактов
• Не рекомендованы для установки в местах с постоянным погружением в воду - хотя корпус герметичен, не имеет IP-рейтинга
• Нельзя использовать вне диапазона температур –60…+50 C - риск хрупкости поликарбоната при более низких температурах
• Не подходят для автоматических систем управления - требуют ручного подключения и контроля

Примеры использования

• Подключение фазных и нулевых проводов от светильников к основному кабелю в столбе уличного освещения
• Разветвление цепи питания между несколькими опорами вдоль дороги
• Объединение трёх фаз и PE-проводника в распределительном щите на мачте
• Замена старых клеммных колодок в модернизированных системах освещения

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному: для алюминия - не менее 10 мм2, для меди - не более 35 мм2
• Используйте только наконечники типа НШВИ для многожильных медных проводов - они предотвратят ослабление контакта
• Затягивайте винты равномерно, без усилия - перегрузка может повредить резьбу или корпус
• Проверяйте плотность соединения после первого включения - нагрев может вызвать слабую затяжку
• При замене клеммников в уже установленных опорах используйте комплект полностью - KE10.504 и KE10.506 работают как единая система
