Комплект клеммников SV15.5 4x KE10.1 + 1x KE10.3 (Al 10-35 / Cu 1.5-25) для сетей уличного освещения EKF PROxima | sv-15.5

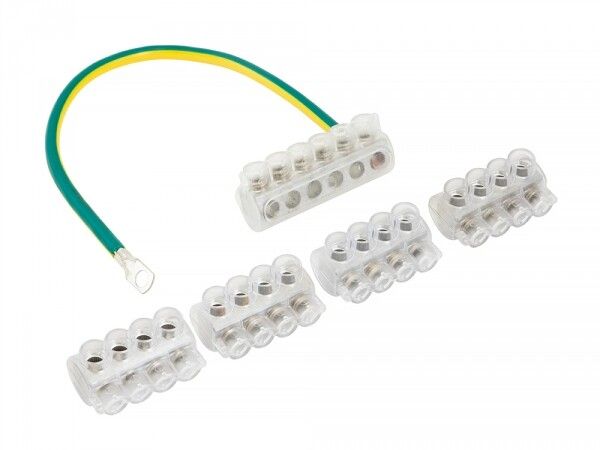

Комплект клеммников EKF SV-15.5 - готовое решение для надёжного соединения медных и алюминиевых проводов в распределительных щитках и стойках уличного освещения. Комплект включает четыре клеммы KE10.1 и одну KE10.3 с заземляющим проводником, что делает его удобным для монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Комплект клеммников EKF SV-15.5 предназначен для соединения и разветвления многожильных кабелей в системах наружного освещения. Устанавливается внутри стоек, опор и щитов уличного освещения, где требуется надёжное и долговечное соединение проводов. Применяется там, где важна защита от внешних воздействий - в том числе при высокой влажности, запылённости и экстремальных температурах.

Технические характеристики

• Тип изделия: клеммник
• Количество полюсов: 5 (4 × KE10.1 + 1 × KE10.3)
• Поддерживаемые материалы проводов: алюминий (10–35 мм2), медь (1.5–25 мм2)
• Максимальное сечение жилы: 35 мм2
• Материал корпуса: поликарбонат
• Материал контактов: алюминий
• Рабочая температура: от –60 C до +50 C
• Цвет: серый
• Гарантийный срок: 84 месяца
• Контакты покрыты специальной смазкой для предотвращения окисления
• Корпус неразборный - не подлежит вскрытию после сборки

Совместимость и монтаж

Каждый клеммник KE10.1 рассчитан на один провод - поэтому в комплекте четыре таких элемента позволяют подключить четыре фазы или цепи. Клемма KE10.3 предназначена для подключения заземляющего провода. Для установки:

• Зачистите концы проводов от изоляции - длина зачистки должна соответствовать глубине гнезда (обычно 10–12 мм).
• Используйте шестигранный ключ для затяжки винта - момент должен быть достаточным для плотного контакта, но без перегрузки.
• Убедитесь, что провод полностью вошёл в гнездо - проверьте визуально или легким потягиванием.
• Не допускайте попадания грязи, воды или металлической стружки внутрь клеммника - он герметичен, но не имеет IP-защиты.

Комплект совместим с кабелями типов АВВГ, АВБбШв, ВВГ, ВБбШв - как для алюминиевой, так и для медной жилы. Монтаж возможен в щитах с DIN-рейкой или креплением на болты.

Преимущества

• Готовый набор - не нужно собирать комплект из отдельных клемм, экономится время на монтаже.
• Контактная смазка снижает риск окисления, особенно важно для алюминиевых проводов.
• Высокая стойкость к холоду - работает при –60 C, что актуально для северных регионов России.
• Неразборный корпус исключает случайное ослабление контактов при вибрациях или термических циклах.
• Долгий гарантийный срок (7 лет) подтверждает надёжность материалов и технологии производства.

Ограничения применения

• Не предназначен для работы в помещениях с взрывоопасной средой - отсутствует взрывозащита.
• Не имеет защиты от пыли и брызг (нет IP-класса) - требует установки в закрытых, защищённых корпусах.
• Не рекомендуется использовать для проводов сечением менее 1.5 мм2 (медь) или более 35 мм2 (алюминий) - возможен перегрев или плохой контакт.
• Нельзя разбирать корпус - при повреждении клеммника заменяется весь комплект.
• Не подходит для частых подключений/отключений - предназначен для постоянных соединений.

Примеры использования

• Разветвление питания от главного кабеля к трем светильникам и одному датчику движения на одной опоре.
• Объединение фаз и нуля в распределительном щите на столбе уличного освещения.
• Подключение заземления к корпусу светильника через вынесенный проводник в составе одного комплекта.
• Монтаж в зимний период - сохраняет работоспособность даже при –50 C.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленному диапазону - использование слишком тонкого провода может вызвать нагрев, а слишком толстого - невозможность затянуть винт.
• Для алюминиевых проводов используйте только клеммы с контактной смазкой - она предотвращает образование оксидной плёнки.
• После монтажа сделайте контрольную затяжку винтов спустя 1–2 недели - первоначальное «утяжение» проводов иногда требует доработки.
• Не используйте инструменты с острыми кромками рядом с корпусом - поликарбонат легко царапается, хотя и прочен.
• Храните комплект в сухом месте - даже неразборный корпус не защищён от длительного воздействия влаги вне установки.
