Комплект клеммников НК-17(SV-17: 3x KE 10.1+1x 10.3+3x КНК) | 88978 КВТ

Комплект клеммников НК-17 от бренда КВТ (артикул 88978) - готовый набор для надёжного и безопасного соединения медных и алюминиевых проводников в распределительных щитах и опорах уличного освещения. Компоненты выполнены в прозрачном корпусе, обеспечивают быстрый визуальный контроль и подходят для работы в суровых условиях.

Назначение и область применения

Комплект клеммников НК-17 используется для соединения и разветвления силовых проводников в системах уличного освещения, особенно там, где применяются самонесущие изолированные провода СИП. Подходит для установки внутри щитов, стоек, опор и других закрытых конструкций. Предназначен для постоянного использования на открытых участках сети - выдерживает перепады температур и воздействие влаги.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: до 1000 В
• Поперечное сечение проводника:
  • Алюминий: 10–35 мм2
  • Медь: 1.5–25 мм2
• Тип соединения: безвинтовой зажим с прижимными болтами
• Количество полюсов: 1
• Количество зажимов на полюс: до 6
• Ширина одной ячейки: 30 мм
• Материал корпуса: поликарбонат (PC) - прозрачный, ударопрочный
• Контактная часть: алюминиевый сплав
• Прижимные болты: анодированная сталь
• Момент затяжки: 10 Нм
• Длина снятия изоляции: 14–18 мм
• Рабочий температурный диапазон: от -60 C до +55 C
• Стандарт: соответствие ГОСТ IEC 60947-7-1-2016

Совместимость и монтаж

Комплект клеммников НК-17 совместим с медными и алюминиевыми проводами указанного сечения. Для монтажа требуется имбусовый ключ 5 мм - он необходим для затяжки болтов с внутренним шестигранником. Все контакты фиксируются механически, без сварки или пайки. Установка выполняется в щите или на DIN-рейке благодаря стандартной ширине ячейки 30 мм. Соединения не требуют дополнительной изоляции - корпус герметичен и защищён от внешнего воздействия.

Особенности конструкции

Каждый клеммник имеет неразборный корпус - это исключает случайное ослабление контакта и повышает долговечность соединения. На контактную поверхность нанесена антикоррозийная паста, которая предотвращает окисление при работе с алюминием и медью одновременно. Прозрачная крышка позволяет контролировать состояние проводов без вскрытия устройства. Крышки КНК используются для дополнительной защиты четырёхконтактных клеммников KE10.1 - они плотно закрываются и не выпадают при вибрациях.

Преимущества

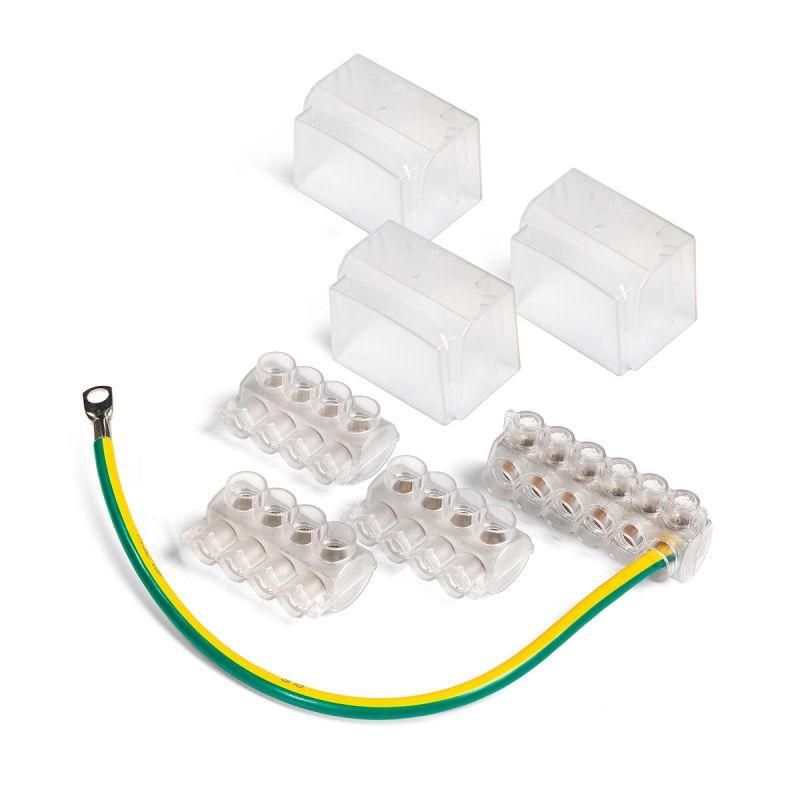

• Готовый набор - всё необходимое в одном комплекте: три KE10.1, один KE10.3, провод заземления и три крышки КНК
• Прозрачный корпус - удобство проверки состояния соединений без демонтажа
• Антикоррозийная паста - снижает риск потери контакта при смешанном использовании меди и алюминия
• Высокая степень защиты - работает при экстремальных температурах (-60…+55 C)
• Соответствие ГОСТ - сертифицирован для использования в энергообъектах

Ограничения применения

• Не предназначен для частого отключения/подключения - зажимы рассчитаны на постоянное соединение
• Не допускается использование с проводами меньше 1.5 мм2 (медь) или больше 35 мм2 (алюминий)
• Не рекомендован для установки вне закрытых щитов без дополнительной защиты от механических повреждений
• Не следует применять в средах с высокой концентрацией химически активных паров - материал корпуса не устойчив ко всем агрессивным веществам

Примеры использования

• Подключение СИП-проводов к распределительному щиту на столбе уличного освещения
• Разветвление питания между несколькими светильниками в цепи
• Объединение медных и алюминиевых жил в старых сетях перед модернизацией
• Устройство заземления через провод 16 мм2, входящий в комплект

Практические советы

• Перед монтажом обязательно снимайте изоляцию строго в диапазоне 14–18 мм - меньшая длина не обеспечит надёжного контакта, большая - увеличивает риск замыкания
• Используйте только имбусовый ключ 5 мм; не применяйте гаечные ключи - можно перегрузить механизм
• При подключении алюминиевых проводов - не перетягивайте! Момент 10 Нм достаточен, даже при более толстых жилах
• Проверьте, чтобы все провода были полностью введены в зажим - видно через прозрачный корпус
• Крышку КНК надевайте после завершения всех подключений - она служит не только защитой, но и предотвращает случайное касание токоведущих частей
• Комплект НК-17 от КВТ идеально сочетается с другими изделиями серии «Набор клеммников для сетей уличного освещения» - используйте единый типоразмер для стандартизации монтажа
