Комплект клеммников SV15 3x KE10.1 + 1x KE10.3 (Al 10-35 / Cu 1.5-25) для сетей уличного освещения EKF PROxima | sv-15

Комплект клеммников EKF SV-15 3x KE10.1 + 1x KE10.3 предназначен для надёжного соединения и разветвления силовых кабелей в условиях уличного освещения - внутри стоек, щитов на опорах и мачтах. Комплект сочетает алюминиевые и медные контакты, выдерживает экстремальные температуры и рассчитан на длительную эксплуатацию без обслуживания.

Назначение и область применения

Комплект клеммников EKF SV-15 используется для подключения и распределения электроэнергии в системах уличного освещения. Применяется внутри металлических стоек, щитов на опорах и мачтах, где требуется безопасное соединение многожильных кабелей. Подходит для сетей с напряжением до 1000 В переменного тока. Может использоваться в других outdoor-объектах - например, на рекламных конструкциях, парковых фонарях, автостоянках.

Технические характеристики

• Количество полюсов: 4 (3 × KE10.1 + 1 × KE10.3)
• Максимальное сечение жилы: 35 мм2 (для алюминия), 25 мм2 (для меди)
• Рабочий диапазон температур: от –60 C до +50 C
• Материал корпуса: поликарбонат - ударопрочный, устойчивый к УФ-излучению
• Материал контактов: алюминий - совместим с алюминиевыми и медными проводами
• Цвет: серый
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Каждый клеммник в комплекте имеет собственный тип подключения:

• KE10.1 - трёхполюсный, предназначен для подключения трёх фаз или трёх жил кабеля
• KE10.3 - однополюсный, используется для подключения нулевой жилы или заземления

Подключение выполняется через винты с внутренним шестигранником - требует ключа 5 мм. Перед установкой обязательно зачищают концы проводов от изоляции. Все контактные поверхности предварительно покрыты специальной смазкой - она снижает окисление и увеличивает долговечность соединений. Корпус герметичный и неразборный - ремонт невозможен, замена - только целиком.

Безопасность и стандарты

Клеммники соответствуют требованиям ГОСТ Р МЭК 60947-7-1 и обеспечивают класс защиты IP65 - защита от пыли и струй воды. Это позволяет использовать их вне помещений даже при дожде, снеге и запылённой среде. Наличие контактной смазки исключает образование оксидной плёнки на алюминиевых проводах, что снижает риск перегрева.

Преимущества

• Универсальность: поддерживают как медные, так и алюминиевые провода - не требуют переходников
• Высокая термостойкость: работают при зимних минусах до –60 C - подходят для Сибири и Арктики
• Защита от внешнего воздействия: корпус из поликарбоната не трескается при ударах и не выгорает на солнце
• Заводская смазка: продлевает срок службы контактов без необходимости периодического обслуживания

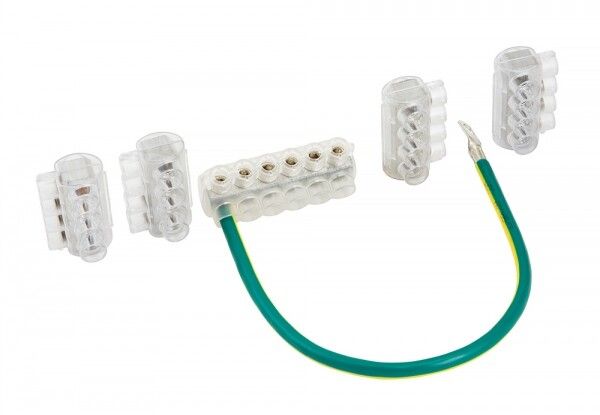

• Комплектность: всё необходимое в одном наборе - три KE10.1 и один KE10.3 + заземляющий проводник

Ограничения применения

• Не предназначены для постоянного погружения в воду - не подходят для подземных колодцев или затопляемых участков
• Максимальное сечение алюминиевой жилы - 35 мм2; более толстые провода не войдут
• Корпус неразборный - нельзя проверить состояние контактов после монтажа, только заменить весь модуль
• Не рекомендованы для частых демонтажей - винты не рассчитаны на многократное откручивание

Примеры использования

• Подключение кабеля питания от столба к светильнику на опоре уличного освещения
• Разветвление четырёхжильного кабеля (L1, L2, L3, N) между несколькими фонарями в одной секции
• Объединение фазных и нулевых проводов в распределительном щите на мачте
• Соединение алюминиевого кабеля с медным проводом внутри щита - без переходных муфт

Практические советы

• Перед монтажом всегда зачищайте провода до голого металла - слой оксида на алюминии снижает проводимость
• Используйте ключ на 5 мм для равномерного затягивания винтов - переусиливать нельзя, есть риск повредить контакт
• Проверьте посадочный диаметр клеммника перед установкой - он должен свободно входить в крепёжные отверстия стоек
• При работе в холоде (ниже –30 C) согрейте клеммник в помещении перед установкой - поликарбонат становится хрупким
• Заземляющий проводник в комплекте - используйте его обязательно для всех опорных точек, чтобы выполнить нормы ПУЭ
