Клеммная колодка НК-17-С, 6 полюсов, 25 А, 1000 В КВТ 92040

Комплект клеммников НК-17-С от бренда КВТ (арт. 92040) - это готовый набор для надёжного соединения алюминиевых и медных проводов в условиях уличного освещения и монтажа СИП-проводов. Конструкция обеспечивает долговечность контакта даже при экстремальных температурах и высокой влажности.

Назначение и область применения

Комплект клеммников НК-17-С предназначен для создания разъёмных и герметичных соединений между алюминиевыми и медными жилами в распределительных щитах, опорах и мачтах уличного освещения. Особенно эффективен при работе с самонесущими изолированными проводами (СИП). Подходит для стационарной установки в местах, где требуется частый доступ для проверки или обслуживания.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Сечение жил: алюминий 10–35 мм2, медь 1.5–25 мм2
• Рабочий температурный диапазон: от -60 C до +55 C
• Длина снятия изоляции: 14–18 мм
• Момент затяжки винтов: 10 Нм
• Материал корпуса: алюминиевый сплав
• Прижимные болты: анодированная сталь
• Изолирующий корпус: поликарбонат
• Крышки: силикон
• Стандарт: соответствие ГОСТ IEC 60947-7-1-2016

Совместимость и монтаж

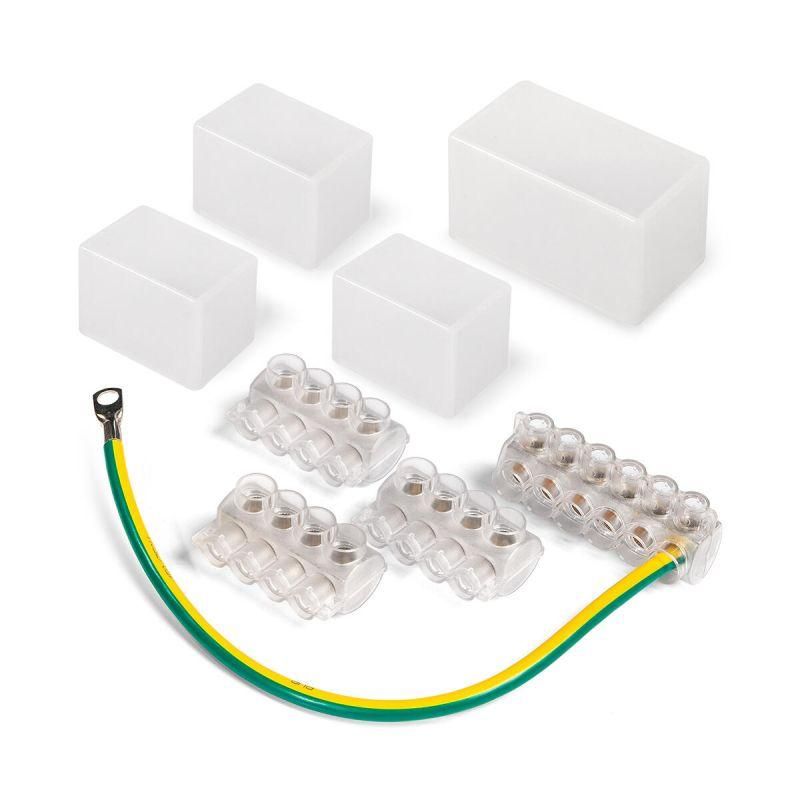

Комплект клеммников НК-17-С включает клеммы KE10.1 (на 4 контакта) и KE10.3 (на 6 контактов), совместимые с крышками для усиленной защиты. Для монтажа используется имбусовый ключ 5 мм. Соединение выполняется путём зажима жилы винтом с внутренним шестигранником - без необходимости обжима или пайки. Корпус клеммников неразборный, что исключает случайное ослабление контакта после установки.

Безопасность и стандарты

Клеммники НК-17-С сертифицированы по ГОСТ IEC 60947-7-1-2016, что подтверждает соответствие требованиям к безопасности и надёжности для силового оборудования. Антикоррозийная паста на контактной поверхности предотвращает окисление алюминия, снижая риск перегрева. Прозрачный поликарбонатовый корпус позволяет контролировать состояние соединения без вскрытия.

Преимущества

• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Антикоррозийная паста продлевает срок службы соединений на алюминии
• Прозрачный корпус даёт возможность визуального контроля без демонтажа
• Неразборная конструкция исключает случайную разгерметизацию
• Поддержка одновременного подключения меди и алюминия без переходных элементов

Ограничения применения

Не рекомендуется использовать комплект клеммников НК-17-С в помещениях с постоянной вибрацией или механическими нагрузками на кабель, не зафиксированные должным образом. Также запрещено применять для токов выше номинала, указанного в характеристиках. Крышки не являются водонепроницаемыми при длительном погружении - они обеспечивают лишь защиту от брызг и пыли, но не IP67/68.

Примеры использования

• Соединение фазных проводов СИП с медными кабелями в распределительном щите на столбе уличного освещения
• Разветвление питания от основного алюминиевого кабеля к нескольким светильникам
• Обеспечение безопасного перехода от алюминиевой линии к медному кабелю ввода в дом
• Монтаж временных соединений при аварийном восстановлении сети

Практические советы

• Перед монтажом обязательно снимайте изоляцию строго в диапазоне 14–18 мм - меньше или больше может привести к плохому контакту или повреждению жилы
• Затягивайте винты только имбусовым ключом 5 мм с моментом 10 Нм - переусердствовать нельзя, чтобы не деформировать контакт
• Проверяйте плотность прилегания крышек перед включением - они должны закрывать все контакты без зазоров
• При использовании в сыром климате регулярно осматривайте корпус на наличие трещин или помутнений - это признаки старения поликарбоната
• Не используйте клеммники для многожильных проводов без наконечников - возможен выход из строя прижимного механизма
