Набор автоклемм НАК-12 | 85676 КВТ

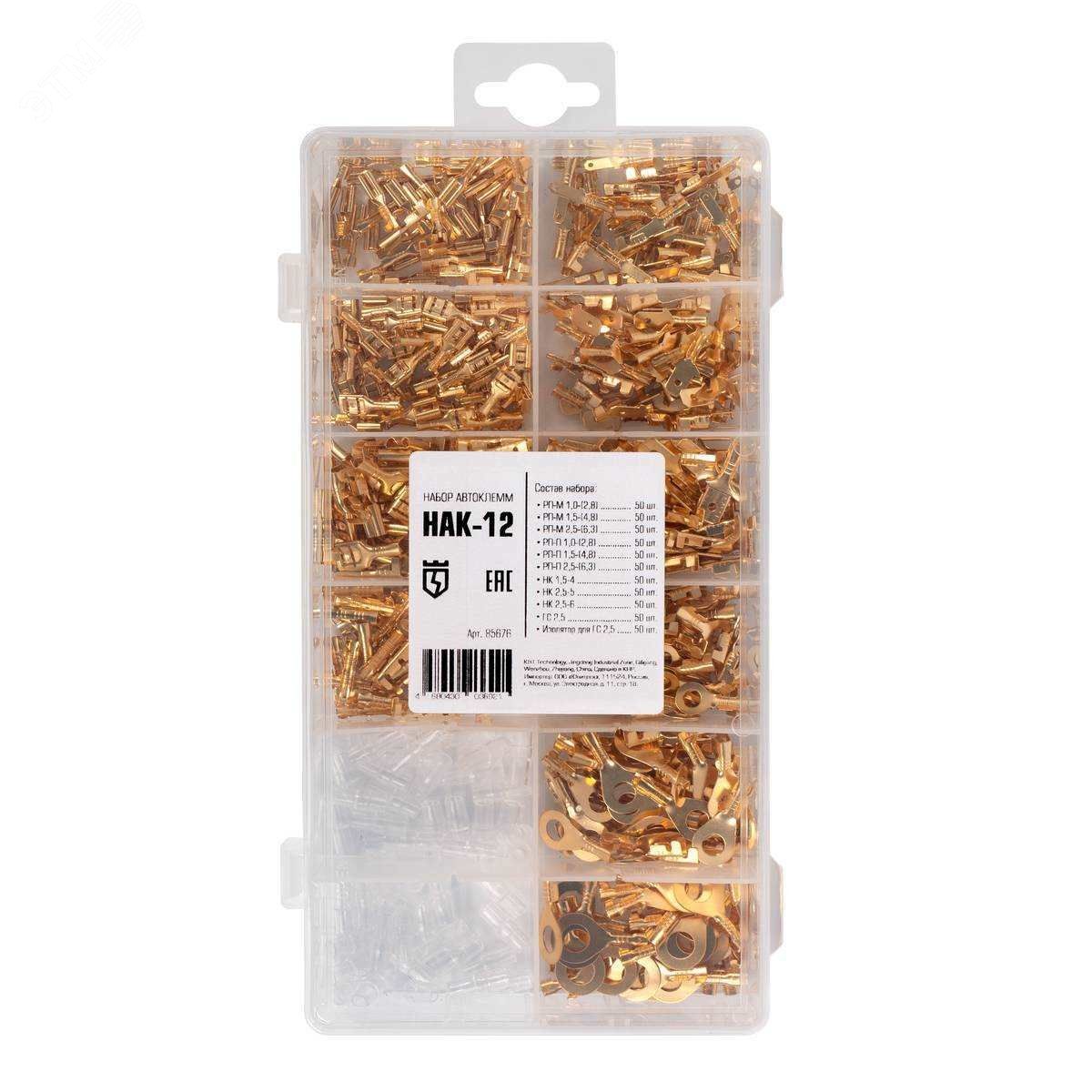

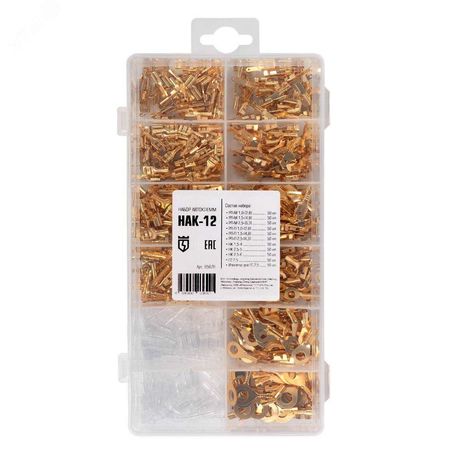

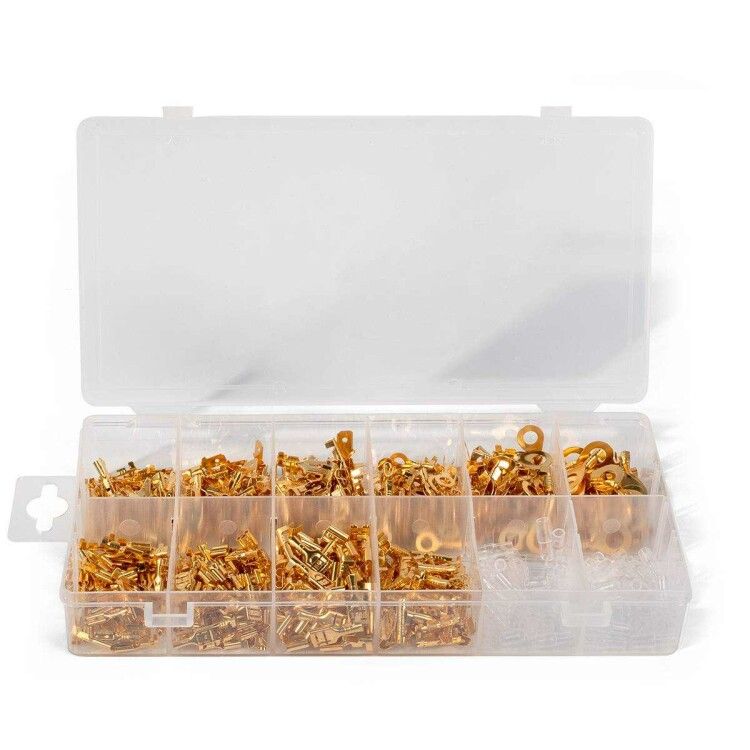

Набор автоклемм НАК-12 КВТ - это комплект для надёжного соединения медных проводов сечением 0,5–2,5 мм2 в условиях вибрации и высоких температур. Комплект включает автоклеммы, изолирующие манжеты и крепёжные элементы, что упрощает сборку и повышает безопасность соединений. Бренд КВТ предлагает этот набор как готовое решение для профессиональной электромонтажной работы.

Назначение и область применения

Набор автоклемм НАК-12 КВТ предназначен для создания прочных, долговечных и виброустойчивых соединений между медными проводами и контактными элементами - клеммами, болтами, штырями. Подходит для установки в электрооборудовании, где важна стабильность контакта: панели управления, силовые щиты, транспортные средства, промышленные станки, системы автоматизации. Особенно эффективен там, где есть постоянная вибрация или перепады температур.

Технические характеристики

• Тип изделия: неизолированный наконечник
• Материал проводника: медь
• Диапазон сечений провода: 0,5 – 2,5 мм2
• Материал автоклемм: латунь Л63
• Покрытие: без покрытия (сырая латунь)
• Материал изолирующих манжет: ПВХ
• Рабочий температурный диапазон: от -55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Инструмент для опрессовки: двухконтурная матрица МПК-04 «КВТ»

Совместимость и монтаж

Набор автоклемм НАК-12 КВТ совместим с проводами меди сечением 0,5; 1,0; 1,5 и 2,5 мм2. Все типы наконечников рассчитаны на опрессовку специальным инструментом - матрицей МПК-04 «КВТ». Применение другого инструмента может привести к слабому соединению или повреждению наконечника.

Установка выполняется в три этапа:

1. Зачистить конец провода на длину, соответствующую длине гильзы наконечника;
2. Вставить провод в наконечник и зафиксировать с помощью МПК-04 «КВТ» - двойной отпечаток обеспечивает равномерную деформацию;
3. Надеть изолирующую манжету (РП-М или РП-П) поверх соединения - она предохраняет от случайного касания и замыкания.

Обратите внимание: манжеты РП-М и РП-П различаются по форме - РП-М (муфтовые) подходят для круглых клемм, РП-П (пластинчатые) - для плоских.

Безопасность и стандарты

Набор автоклемм НАК-12 КВТ соответствует требованиям к безопасности в условиях повышенных нагрузок. Работает при напряжении до 400 В, что позволяет применять его в бытовых и промышленных сетях переменного тока. Высокая термостойкость (до +135 C) делает его пригодным для использования рядом с нагревательными элементами. Отсутствие покрытия на латуни снижает риск оксидации при правильном монтаже и герметичной изоляции.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке: наконечники, манжеты, изоляторы.
• Латунь Л63 обеспечивает хорошую проводимость и механическую прочность.
• Высокая устойчивость к вибрации благодаря плотному обжиму и жесткой конструкции наконечников.
• Широкий температурный диапазон - подходит для экстремальных условий.
• Стандартные размеры манжет позволяют легко выбрать нужный вариант по диаметру клеммы.

Ограничения применения

• Не предназначены для алюминиевых проводов - используются только с медью.
• Не имеют собственной изоляции - обязательна установка манжет РП-М/РП-П после опрессовки.
• Требуют точного инструмента: МПК-04 «КВТ». Использование других пресс-клещей может привести к плохому контакту.
• Не рекомендованы для открытых внешних установок без защиты от влаги - хотя материал ПВХ устойчив, сам наконечник не имеет IP-защиты.

Примеры использования

• Подключение двигателей в системах вентиляции с частотным регулированием.
• Сборка распределительных щитов на заводах с высокой вибрацией оборудования.
• Электрооборудование в автобусах, троллейбусах и спецтехнике - особенно в местах под капотом или возле двигателя.
• Монтаж цепей управления в печках, сушилках, термокамерах.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и наконечника - даже небольшая разница (например, 1,5 мм2 вместо 2,5) снижает надёжность.
• Изолирующие манжеты РП-М и РП-П идут в комплекте попарно - используйте одинаковый тип для всех соединений одного типа клеммы.
• После опрессовки потяните провод - он не должен выскальзывать. Если даётся - пересмотрите качество обжима.
• Храните набор в сухом месте - латунь не боится влаги, но грязь и пыль затрудняют последующую установку.
• Для массового монтажа закупайте сразу весь набор - так проще контролировать однородность материалов и исключить перепутывание размеров.
