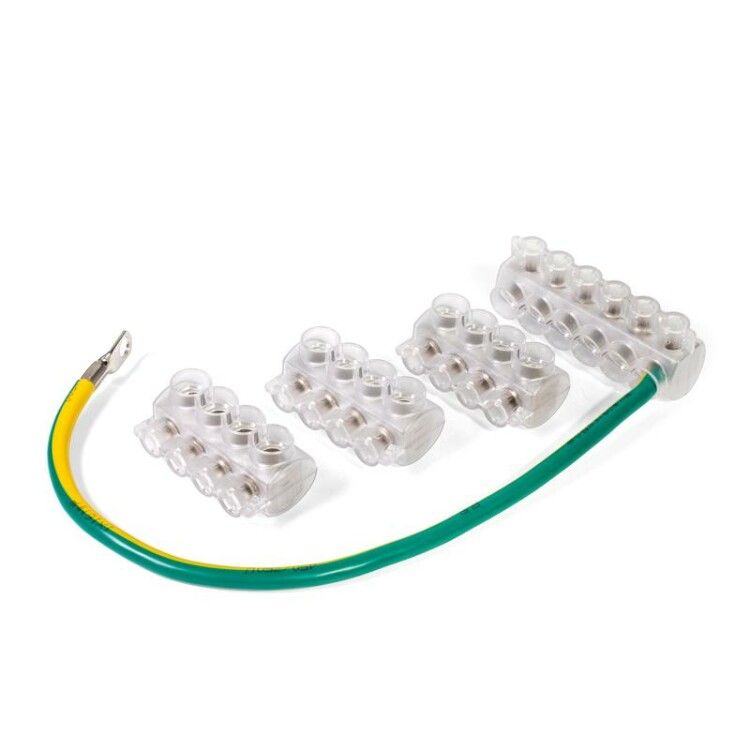

Клеммник НК-50 (SV-50: 3х KE10.504+1х KE10.506, КВТ) - это готовый комплект для надёжного соединения медных и алюминиевых проводников в распределительных щитах и опорах уличного освещения. Он сочетает прочную конструкцию, визуальный контроль и защиту от коррозии, подходя как для профессионального монтажа, так и для длительной эксплуатации в сложных условиях.

Назначение и область применения

Клеммник НК-50 (SV-50: 3х KE10.504+1х KE10.506, КВТ) используется для соединения и разветвления силовых проводников в электрических сетях до 1 кВ. Особенно эффективен при работе с самонесущими изолированными проводами (СИП), а также в распределительных устройствах уличного освещения, опорах, мачтах и стойках. Подходит для установки в закрытых помещениях и на открытых участках, где требуется защищённое и долговечное соединение.

Технические характеристики

• Количество полюсов: 6
• Поперечное сечение провода: 2,5–50 мм2 (для меди - до 25 мм2, для алюминия - до 50 мм2)
• Номинальный ток: 25 А
• Номинальное напряжение: 1 кВ
• Тип присоединения: болтовое, с использованием винтов с внутренним шестигранником
• Ширина одной ячейки: 30 мм
• Материал корпуса: поликарбонат (PC) - прозрачный, ударопрочный
• Материал контактов: алюминиевый сплав
• Материал прижимных болтов: анодированная сталь
• Позиция подключения: боковая
• Зажимы на полюс: один
• Рабочий температурный диапазон: от -60 C до +55 C
• Момент затяжки болтов: 10 Нм
• Стандарт: соответствие ГОСТ IEC 60947-7-1-2016

Совместимость и монтаж

Клеммник НК-50 (SV-50: 3х KE10.504+1х KE10.506, КВТ) представляет собой неразборный комплект - все элементы собраны заранее и не требуют сборки. Установка выполняется путём фиксации в щите или на опоре с помощью крепёжных отверстий (тип монтажа указан как «прочее» - рекомендуется использовать стандартные DIN-рейки или механические кронштейны). Для затяжки контактов необходим имбусовый ключ 5 мм. Соединение проводов происходит через боковые входы - удобно при плотном расположении кабелей. Антикоррозийная паста уже нанесена на контакты - дополнительная смазка не нужна.

Безопасность и стандарты

Клеммник НК-50 (SV-50: 3х KE10.504+1х KE10.506, КВТ) соответствует требованиям ГОСТ IEC 60947-7-1-2016, который регламентирует безопасность коммутирующих устройств для низковольтных систем. Прозрачный поликарбонатовый корпус обеспечивает электроизоляцию и предотвращает случайное прикосновение к токоведущим частям. Конструкция исключает возможность самостоятельного вскрытия - это снижает риск повреждения контактов и потери защиты.

Преимущества

• Готовый комплект - не требует сборки, экономит время на монтаже
• Прозрачная крышка позволяет контролировать состояние соединений без демонтажа
• Антикоррозийная паста на контактах обеспечивает стабильный контакт между медью и алюминием
• Высокая степень защиты от внешних воздействий благодаря герметичному корпусу
• Устойчивость к экстремальным температурам - работает даже в холодных регионах
• Поддерживает широкий диапазон сечений - совмещает медные и алюминиевые провода в одном устройстве

Ограничения применения

• Не предназначены для постоянного погружения в воду - хотя корпус защищён, IP-класс не указан, поэтому не следует использовать в сырых местах без дополнительной защиты
• Максимальное сечение для меди - 25 мм2; использование более толстых медных проводов недопустимо
• Не подлежит ремонту или замене отдельных элементов - при выходе из строя весь комплект необходимо менять
• Требуется точное соблюдение момента затяжки (10 Нм); перетяжка может повредить контакт, недотяжка - вызвать нагрев

Примеры использования

• Соединение СИП-проводов на столбе уличного освещения
• Разветвление питания от основного кабеля к группе светильников в распределительном щите
• Переход с алюминиевой жилы на медную в старом щите при модернизации сети
• Фиксация ответвлений в подземных камерах или на опорах ЛЭП

Практические советы

• Перед монтажом проверьте сечение провода - для алюминия используйте до 50 мм2, для меди - не более 25 мм2
• Обязательно используйте имбусовый ключ 5 мм и динамометрический инструмент для точной затяжки 10 Нм
• При установке в щитах оставляйте свободное место вокруг клеммника - он не имеет встроенной системы охлаждения
• Проверяйте визуально наличие окисления на контактах при плановом обслуживании - прозрачный корпус позволяет делать это без разборки
• Не применяйте в средах с высокой концентрацией химических паров - поликарбонат может терять прочность при длительном воздействии агрессивных веществ
