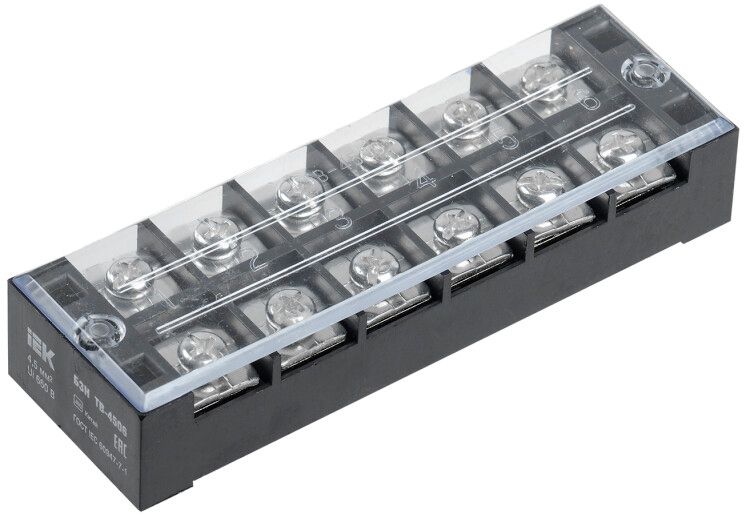

Блок зажимов БЗН ТВ-2506 2,5 мм2 25A 6 пар | YZN41-06-002-K02 IEK

Блок зажимов БЗН ТВ-2506 2,5 мм2 25A 6 пар от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот тип зажимов часто применяют в системах автоматизации, промышленном оборудовании и бытовой электропроводке, где важны плотность сборки и долгий срок службы.

Назначение и область применения

Блок зажимов БЗН ТВ-2506 2,5 мм2 25A 6 пар используется для безопасного присоединения и ответвления одножильных и многожильных проводов сечением от 1 до 2,5 мм2. Подходит для цепей переменного тока до 660 В и постоянного тока до 440 В. Устанавливается на DIN-рейку или жесткую монтажную панель. Применяется в силовых и управляющих цепях: станках, конвейерах, освещении, системах управления, щитах автоматики.

Технические характеристики

• Количество полюсов: 6 - позволяет соединить до шести проводников в одном модуле
• Диапазон сечений: 1–2,5 мм2 - оптимально для проводов в бытовых и промышленных сетях
• Номинальный ток: 25 А - выдерживает нагрузки типичных групповых цепей
• Номинальное напряжение: 660 В переменного тока / 440 В постоянного тока
• Тип присоединения: винтовое - обеспечивает прочное и проверенное соединение
• Ширина ячейки: 30 мм - совместим с большинством стандартных DIN-реек
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Материал корпуса: термопласт (АБС-пластик) - не поддерживает горение, класс V1
• Материал токоведущих частей: латунь - высокая проводимость и устойчивость к окислению
• Цвет: черный - снижает бликование, удобен для визуального контроля
• Позиция соединения: сбоку - упрощает доступ к проводам при ограниченном пространстве

Совместимость и монтаж

Блок зажимов БЗН ТВ-2506 2,5 мм2 25A 6 пар монтируется непосредственно на панель или DIN-рейку. Каждый полюс имеет отдельный винтовой зажим - провода зачищаются на 8–10 мм и затягиваются отверткой. После подключения рекомендуется установить прозрачную крышку для защиты от случайного контакта и внешних воздействий. Монтаж не требует специальных инструментов - достаточно обычной крестовой отвертки. Ширина 30 мм позволяет размещать несколько таких блоков рядом без перегрузки пространства.

Безопасность и стандарты

Корпус изготовлен из самозатухающего АБС-пластика с классом воспламеняемости V1 - материал не распространяет пламя при возгорании. Номинальное напряжение 660 В соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Все элементы проходят тестирование на тепловую и механическую стойкость. Прозрачная крышка предотвращает случайное прикосновение к токоведущим частям, что повышает уровень безопасности при обслуживании.

Преимущества

• Высокая плотность: 6 полюсов в одной ячейке экономят место в щите
• Стабильное соединение: латунная шина и качественные винты минимизируют нагрев
• Поддержка меди и алюминия - универсальность для различных типов проводов
• Защитная крышка - увеличивает безопасность и продлевает срок службы контактов
• Долговечность: 15 лет гарантируют минимальное обслуживание

Ограничения применения

• Не предназначены для проводов сечением более 2,5 мм2 - риск перегрева и плохого контакта
• Не подходят для мобильных или вибрационных объектов без дополнительной фиксации
• Не используются в взрывоопасных средах - отсутствует взрывозащита
• Требуется точное соблюдение усилия затяжки - пере- или недозатянутые винты снижают надёжность

Примеры использования

• Распределительный щит квартиры - ответвление группы розеток
• Щит управления станком - подключение датчиков и исполнительных механизмов
• Осветительная система - коммутация нескольких светильников через один вход
• Автоматизация производства - сборка сигнальных цепей с несколькими проводниками

Практические советы

• Перед монтажом зачистите провод до 8–10 мм - меньше не будет хорошего контакта, больше - риск оголённых жил
• Проверьте усилие затяжки винта: он должен быть плотным, но без перекоса и деформации
• Используйте прозрачную крышку всегда - даже временно отключённые провода должны быть изолированы
• При использовании алюминиевых проводов - примените антиоксидантную пасту для предотвращения окисления
• При установке в плотный щит - учтите ширину 30 мм и оставьте 5–10 мм между соседними блоками для доступа
• Блок зажимов БЗН ТВ-2506 2,5 мм2 25A 6 пар от IEK - проверенный вариант для профессионального монтажа; артикул yzn41-06-002-k02 легко найти в каталогах
