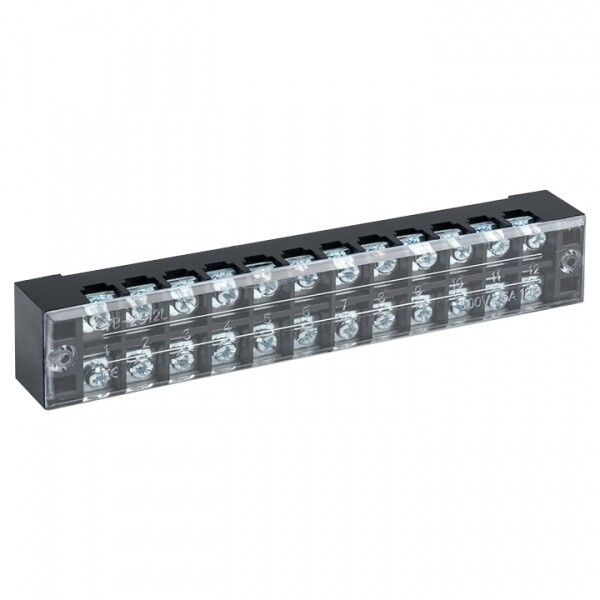

Терминал клеммный TB-2512 до 2,5 мм2 25A 12 клеммных пар EKF PROxima |

Терминал клеммный до 2,5 мм2 25A 12 клеммных пар от бренда EKF в серии PROxima - надёжное решение для быстрого и безопасного соединения одножильных и многожильных проводов сечением до 2,5 мм2 в распределительных щитах и стационарных электроустановках.

Назначение и область применения

Этот клеммник предназначен для создания постоянных электрических соединений между проводами в сетях переменного тока до 660 В и частотой 50 Гц. Подходит для присоединения медных и алюминиевых жил. Применяется в силовых и управляющих цепях: в щитах автоматизации, на оборудовании, в системах освещения, конвейерах и других стационарных установках. Каждая из 12 клеммных пар позволяет выполнить одно соединение - идеально для организации группового подключения нескольких линий.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без перегрева;
• Диапазон сечений провода: 0,5–2,5 мм2 - совместим с большинством распространённых проводов в слаботочных и среднетоковых цепях;
• Номинальное напряжение: 660 В - обеспечивает работу в высоковольтных сетях промышленного типа;
• Тип присоединения: винтовое - надёжная фиксация за счёт зажима болтом;
• Количество клеммных пар: 12 - позволяет подключить до 12 проводов в одном устройстве;
• Рабочая температура: от –30 C до +100 C - работает в суровых условиях, включая холодные помещения и нагретые шкафы;
• Габариты: 11×11×19 мм - компактный формат, экономящий место в плотной сборке;
• Изоляционный материал: термопласт класса V0 - самозагасаемый, не поддерживает горение;
• Цвет: черный - соответствует стандартному цветовому решению промышленной аппаратуры.

Совместимость и монтаж

Устройство монтируется непосредственно на DIN-рейку без дополнительных креплений - просто защёлкивается. Соединение выполняется через боковые входы: провод вставляется в гнездо и затягивается винтом. Для правильного монтажа используйте отвертку с плоским лезвием. Убедитесь, что зачищенная часть провода полностью помещена в контактную камеру - не более 8–10 мм. Нельзя использовать для многожильных проводов без наконечника; рекомендовано применение обжимных наконечников для алюминиевых жил.

Безопасность и стандарты

Клеммник выполнен из материала с классом воспламеняемости V0 - согласно UL 94, он не поддерживает горение после удаления источника пламени. Конструкция соответствует требованиям безопасности для стационарных установок. Сертифицирован для работы в соответствии с нормами IEC 60947-7-1 и GOST R МЭК 60947-7-1.

Преимущества

• Высокая плотность: 12 клеммных пар в минимальном объеме - оптимально для ограниченного пространства;
• Стандартный шаг 12,5 мм - совместим с другими изделиями серии PROxima, легко комбинируются;
• Устойчивость к перепадам температур - сохраняет механическую прочность даже при экстремальных значениях;
• Защита от случайного выпадения провода благодаря глубокому каналу и качественному зажиму;
• Чёрный цвет корпуса снижает риск путаницы при массовой замене элементов в щите.

Ограничения применения

• Не для проводов сечением менее 0,5 мм2 - возможна потеря контакта;
• Не рассчитан на частые демонтажи - винты не предназначены для многократного открытия без потери усилия зажима;
• Не используется в цепях постоянного тока выше 440 В - указано только для переменного тока;
• Не допускается использование с проводами, покрытыми оксидными пастами или маслом - требуется предварительная очистка жил.

Примеры использования

• Подключение группы светильников в распределительном щите офисного здания;
• Объединение выходов датчиков в контроллер управления технологическим процессом;
• Разводка питания для насосов и вентиляторов на промышленном участке;
• Создание точки ответвления в цепи аварийного освещения.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленным 0,5–2,5 мм2 - переизбыток сечения повредит механизм зажима;
• Для алюминиевых проводов обязательно используйте переходные наконечники и смазку против окисления;
• После затяжки всех винтов проведите контрольный осмотр - легкий дерганье провода показывает качество контакта;
• При использовании в местах с повышенной вибрацией дополнительно закрепите клеммник хомутами или клеевой лентой;
• Артикул TB-2512 можно найти в каталоге EKF PROxima как базовый вариант для многофункциональных щитов - сочетается с аналогичными моделями этой же серии.
