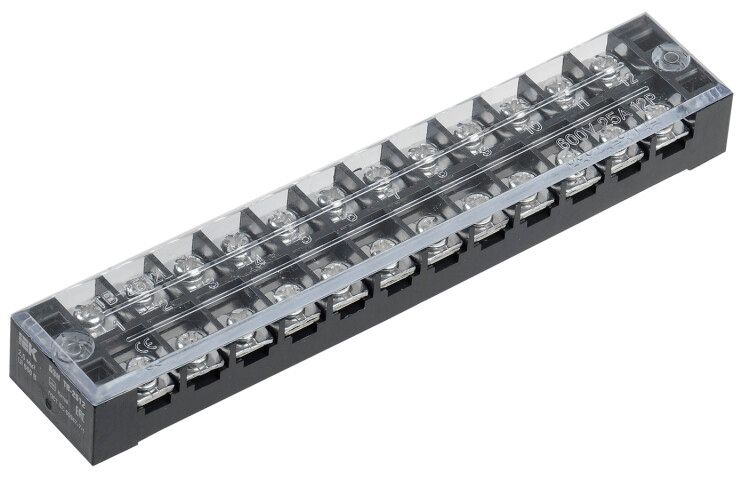

Блок зажимов БЗН ТВ-2512 2,5 мм2 25A 12 пар | YZN41-12-002-K02 IEK

Блок зажимов ТВ-2512 2,5 мм2 25А 12 пар от IEK предназначен для надёжного и компактного соединения и ответвления медных и алюминиевых проводников в распределительных щитах и панелях. Этот тип зажимов часто применяют в промышленной автоматике, где важны плотная сборка и долгий срок службы.

Назначение и область применения

Блок зажимов ТВ-2512 2,5 мм2 25А 12 пар используется для создания безопасных электрических соединений между проводниками в цепях переменного тока до 660 В и постоянного тока до 440 В. Подходит для монтажа на DIN-рейку или жесткую панель внутри распределительных устройств. Часто встречается в системах управления станками, конвейерами, освещением и других промышленных объектах, где требуется много точек ответвления в ограниченном пространстве.

Технические характеристики

• Количество контактов: 12 пар (24 входа)
• Диапазон сечений проводов: 1–2,5 мм2 (для меди и алюминия)
• Номинальный ток: 25 А
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Тип присоединения: винтовой / болтовый - фиксация провода гайкой с помощью отвертки
• Ширина одной ячейки: 30 мм
• Рабочая температура: от –40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Материал корпуса: термопласт (негорючий ABS-пластик класса V1)
• Материал токоведущих частей: латунь
• Цвет: черный
• Позиция подключения: сбоку - удобно для маршрутизации проводов вдоль панели

Совместимость и монтаж

Блок зажимов ТВ-2512 2,5 мм2 25А 12 пар монтируется непосредственно на металлическую или пластиковую панель с помощью крепёжных отверстий. Установка на DIN-рейку невозможна - для этого нужны специальные адаптеры. Каждая пара зажимов имеет отдельный винт, что позволяет подключить два провода (вход и выход) без перемычек. После монтажа рекомендуется закрывать модуль прозрачной крышкой для защиты от внешнего воздействия и предотвращения случайного прикосновения.

Безопасность и стандарты

• Класс воспламеняемости изоляции: V1 - материал самотушится после удаления источника пламени
• Корпус изготовлен из негорючего АБС-пластика, соответствует требованиям безопасности для промышленного оборудования
• Латунные токоведущие части обеспечивают устойчивость к окислению и высокую теплопроводность

Преимущества

• Высокая плотность: 12 пар в одном блоке экономят место в щите
• Стандартный шаг 30 мм - совместим с большинством промышленных панелей
• Поддерживает одновременную работу с медью и алюминием - снижает необходимость в переходных элементах
• Надёжная фиксация винтом - исключает ослабление соединения при вибрации
• Защитная крышка обеспечивает доступ к контактам без демонтажа всего блока

Ограничения применения

• Не предназначены для многожильных проводов с наконечниками - возможен перекос и плохой контакт
• Запрещено использовать для сечений более 2,5 мм2 - риск перегрева и оплавления
• Не подходят для открытых площадок без защиты от влаги - IP-класс не указан, значит, нет герметизации
• Требуется регулярная проверка затяжки винтов при длительной нагрузке выше 80% от номинала

Примеры использования

• Распределение питания на несколько датчиков в автоматизированной линии
• Объединение фазных проводов перед вводом в частичный щит
• Создание точки ответвления для сигнализации или контроля в силовой цепи
• Формирование нулевой шины в распределительном щите с использованием нескольких блоков

Практические советы

• Перед монтажом зачистите провода на 8–10 мм - слишком длинная зачистка может повредить изоляцию при затяжке
• При работе с алюминием используйте антиоксидантную пасту - продлит срок службы соединения
• Проверьте момент затяжки винта: переусиливать нельзя - можно сломать контакт; недотянуть - будет греться
• Если нужна коммутация с другими блоками - учтите ширину 30 мм на одну пару: 12 пар займут 360 мм
• Для обслуживания отключите питание и снимите крышку - доступ к каждому винту сохранён даже при установленной крышке
