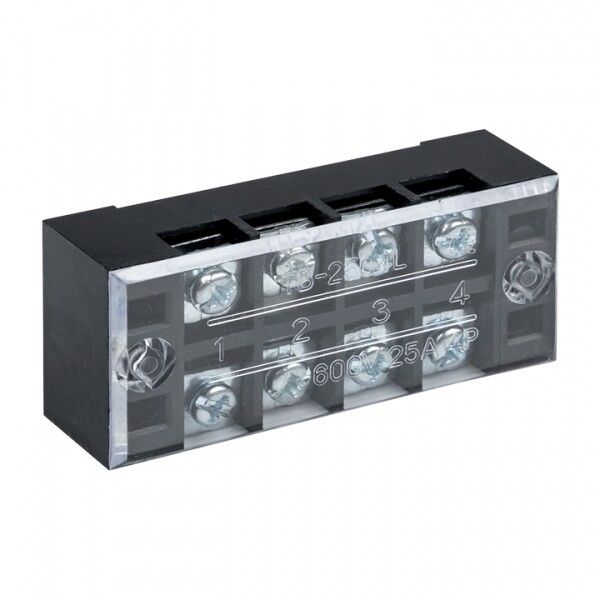

Терминал клеммный TB-2504 до 2,5 мм2 25A 4 клеммные пары EKF PROxima |

Терминал клеммный до 2,5 мм² 25 А 4 клеммные пары от бренда EKF в серии PROxima — надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и оборудовании. Артикул tb-2504 обеспечивает устойчивый контакт при токе до 25 А и напряжении до 660 В.

Назначение и область применения

Этот клеммный терминал предназначен для присоединения и ответвления одножильных и многожильных медных и алюминиевых проводников сечением до 2,5 мм². Применяется в стационарных электрических установках переменного тока с частотой 50 Гц и напряжением до 660 В. Подходит для сборки силовых и слаботочных цепей в электрошкафах, на пультах управления, в осветительных системах и промышленном оборудовании.

Технические характеристики

• Номинальный ток: 25 А
• Максимальное сечение провода: 2,5 мм²
• Номинальное напряжение: 660 В
• Тип соединения: винтовое — фиксация провода зажимным винтом
• Количество клемм: 4 пары (8 контактов)
• Рабочая температура: от –30 °C до +100 °C
• Положение входа провода: сбоку — удобно для компактной укладки
• Габариты: 11×19×11 мм — миниатюрная форма для плотной компоновки
• Материал корпуса: термопласт с классом воспламеняемости V0 — самозатухающий, не распространяет пламя
• Цвет: чёрный

Совместимость и монтаж

Терминал клеммный до 2,5 мм² 25 А 4 клеммные пары монтируется непосредственно на DIN-рейку или крепится болтами к поверхности. Для установки достаточно зафиксировать устройство механически — никаких дополнительных адаптеров или кронштейнов не требуется. Каждая пара клемм работает автономно, что позволяет использовать её как отдельную точку подключения. Удобно для создания последовательных цепей или разводки нескольких проводов в одной группе. Диаметр винта соответствует стандартному инструменту — подойдёт отвертка с шлицем 3–4 мм.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 по UL 94 — при возгорании материал самостоятельно гаснет, снижая риск распространения огня. Соответствует требованиям к безопасности для стационарных электрических установок. Номинальное напряжение 660 В обеспечивает запас прочности для сетей 380/400 В и более высоких нагрузок. Работает в широком температурном диапазоне, включая холодные помещения и нагреваемые зоны оборудования.

Преимущества

• Высокая плотность: четыре пары клемм в компактном корпусе экономят место в щите
• Устойчивость к перегрузкам: рассчитан на длительную работу при 25 А
• Стабильный контакт благодаря жесткому винтовому зажиму — не требует периодического подтягивания
• Защита от случайного замыкания: изоляция полностью покрывает токоведущие части
• Поддержка меди и алюминия — универсальность для разных типов проводов

Ограничения применения

Не предназначен для работы с проводниками больше 2,5 мм² — попытки затянуть больший провод повредят зажим и вызовут перегрев. Не рекомендован для мобильных или вибрационных систем без дополнительной фиксации — возможна потеря контакта. Не используется в цепях постоянного тока выше 48 В — специфика дизайна оптимизирована для переменного тока 50 Гц. Не следует применять во взрывоопасных средах без дополнительной защиты.

Примеры использования

• Разветвление фазы в распределительном щите квартиры
• Подключение датчиков и исполнительных механизмов на автоматизированных линиях
• Объединение проводов от нескольких светильников перед выключателем
• Сборка контрольных цепей в панелях управления станков
• Формирование нулевой шины в малогабаритных щитах

Практические советы

• Перед зажимом зачистите провод на 8–10 мм — слишком длинная зачистка может привести к оголению токоведущей жилы вне зажима
• Для многожильных проводов используйте наконечники — они предотвращают деформацию жил при затяжке
• Проверьте затяжку винта после первого включения — при прогреве металла контакт может немного ослабнуть
• При использовании в условиях повышенной влажности или пыли — комбинируйте с герметичными крышками или корпусами IP54+
• Артикул tb-2504 совместим с другими изделиями серии PROxima — можно собирать модульные системы одинакового стандарта
