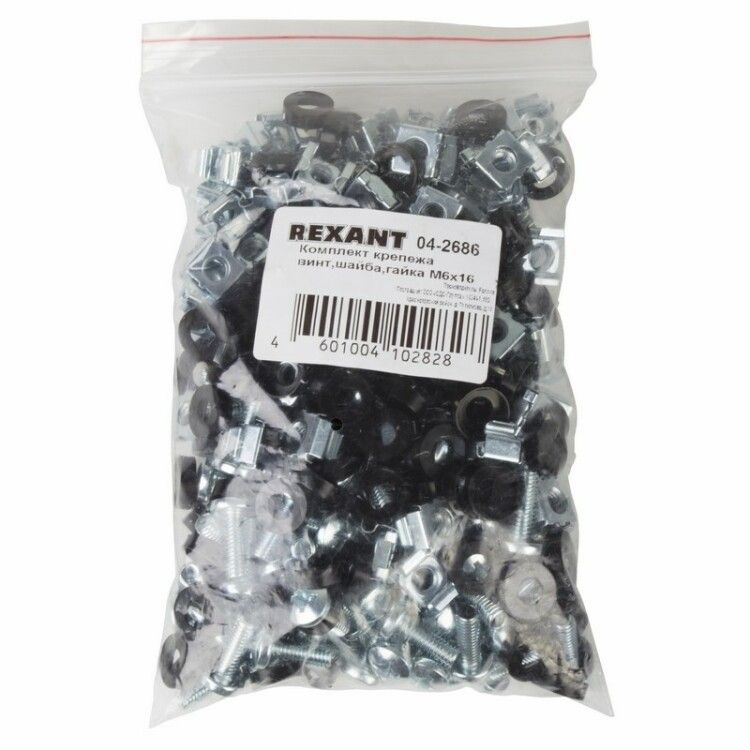

Комплект крепежа M6x16, 100 шт REXANT 04-2686

Комплект крепежа винт + шайба + гайка M6x16 (упаковка 100 штук) от Rexant - набор из 100 готовых элементов для надёжного крепления телекоммуникационного оборудования на 19-дюймовые направляющие. Артикулы 04-2686 и etm04-2686 подходят для монтажа в серверных шкафах, стендах и открытых стойках.

Назначение и область применения

Комплект крепежа винт + шайба + гайка M6x16 предназначен для фиксации активного и пассивного оборудования в 19-дюймовых системах: серверных шкафах, настенных и напольных корпусах, а также открытых стойках. Каждый комплект состоит из трёх элементов - винта, гайки-клипсы и пластиковой шайбы - и обеспечивает быстрый и устойчивый монтаж без необходимости предварительной нарезки резьбы или использования дополнительных креплений.

Технические характеристики

• Размер винта: M6×16 мм (диаметр резьбы 6 мм, длина 16 мм)
• Гайка: М6-клипса (самофиксирующаяся, с защёлкой для установки в паз 19” профиля)
• Шайба: пластиковая, предотвращает повреждение поверхности профиля
• Количество в упаковке: 100 комплектов
• Материал винта: сталь, цинкованная защита
• Материал гайки и шайбы: прочный термопластик

Совместимость и монтаж

Комплект крепежа винт + шайба + гайка M6x16 совместим со всеми стандартными 19-дюймовыми направляющими, имеющими прямоугольные или круглые пазы для крепёжных элементов типа “clip nut”. Гайка-клипса вставляется в паз профиля до щелчка, после чего винт закручивается через оборудование в гайку. Шайба снижает нагрузку на пластиковую часть профиля и исключает деформацию. Для монтажа требуется только отвертка с крестообразным наконечником PH2.

Преимущества

• Готовый комплект - не нужно собирать крепёж вручную
• Гайка-клипса фиксируется в пазу без сверления или клепки
• Пластиковая шайба защищает поверхность профиля от царапин и давления
• Цинкование винтов обеспечивает устойчивость к коррозии в помещениях с нормальной влажностью
• Упаковка 100 шт. оптимальна для массового монтажа в дата-центрах и telecom-объектах

Ограничения применения

• Не предназначены для крепления тяжёлого оборудования весом более 5–7 кг на один элемент - при больших нагрузках рекомендуется использовать болты с гайками и металлическими шайбами
• Пластиковая шайба не выдерживает высоких температур (>80C) - не применять рядом с нагревательными элементами
• Не подходят для наружной установки или помещений с повышенной влажностью, химическими испарениями или агрессивной средой
• Не заменяют антивибрационные крепления - при работе с оборудованием, создающим значительные вибрации, требуются дополнительные демпферы

Примеры использования

• Крепление коммутаторов, маршрутизаторов и SFP-модулей к 19" рейкам в серверном шкафу
• Фиксация распределителей питания PDU на боковых направляющих
• Установка пассивных модулей (например, patch panels, optical distribution frames)
• Монтаж радиооборудования в базовых станциях на внутренних стойках

Практические советы

• Перед монтажом проверьте глубину паза в профиле - он должен соответствовать длине гайки-клипсы (обычно 8–10 мм)
• Не перетягивайте винт: момент затяжки M6 составляет около 1,5–2 Нм; избыточное усилие сломает пластиковую гайку
• При использовании нескольких комплектов одновременно - сохраните упаковку: она удобна для хранения и раздачи на объекте
• Артикулы 04-2686 и etm04-2686 взаимозаменяемы - различаются только по номеру поставщика, состав и качество идентичны
• Запасайте комплекты заранее: они расходуются быстро при масштабной установке оборудования
