Комплект крепления к столбу КС-4 | UKA-33-1-04 IEK

Комплект крепления к столбу КС-4 от IEK предназначен для надёжной фиксации самонесущих изолированных проводов (СИП) на опорах и стенах зданий при напряжении до 1 кВ. Этот комплект обеспечивает прочную, долговечную сборку с возможностью последующего расширения трассы - идеально подходит для сетей среднего напряжения в условиях сурового климата.

Назначение и область применения

Комплект крепления к столбу КС-4 используется для промежуточного крепления и стяжки в пучок СИП-проводов на воздушных линиях электропередачи. Применяется на деревянных, железобетонных и металлических опорах, а также на фасадах зданий. Подходит для новых линий и модернизации существующих трасс. Особенно эффективен там, где требуется одновременная фиксация нескольких проводов и возможность добавления второй линии параллельно первой.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил в пучке: до 4
• Диапазон сечений проводов: 16–25 мм2
• Диаметр труб/кабелей: 4,5–5,65 мм (соответствует типовым СИП)
• Метрическая резьба: М8
• Диапазон рабочих температур: от –60 C до +80 C
• Цвет корпуса: черный
• Защитное покрытие: горячее цинкование (для элементов металла)
• Материал корпуса: УФ-стойкий полимер
• Регулируемые петли: да - обеспечивают точную ориентацию проводов

Совместимость и монтаж

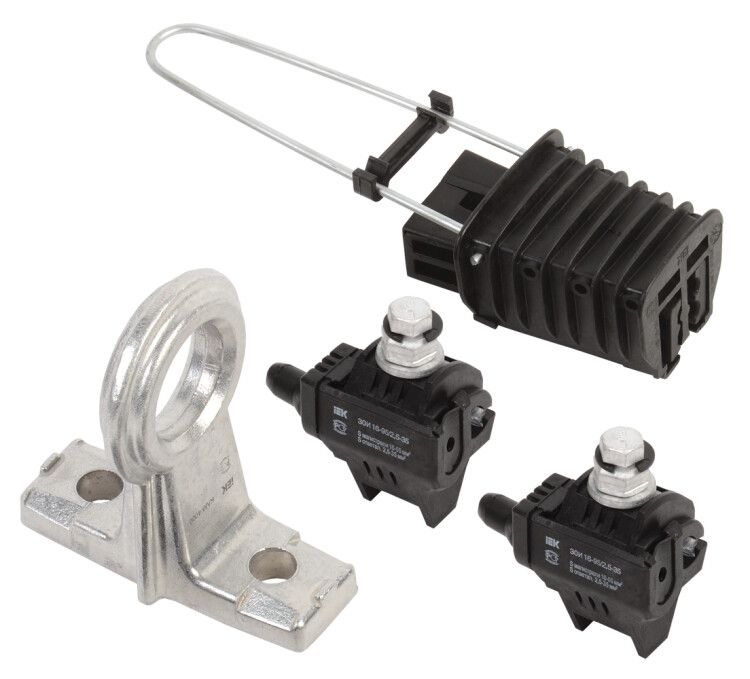

Комплект крепления к столбу КС-4 состоит из трёх компонентов:

• КАМ-4000 - основной кронштейн с регулируемой петлёй
• ЗОИ 16-95/2,5-35 - два зажима для фиксации СИП (подходят для сечений 16–25 мм2)
• ЗАБ 16-25 - один болтовой зажим для стяжки пучка

Установка выполняется в следующем порядке:

1. В стене или опоре сверлится отверстие Ø12 мм.
2. В него вставляется дюбельная часть крепления и фиксируется гвоздём.
3. На кронштейн КАМ-4000 устанавливаются зажимы ЗОИ и ЗАБ.
4. Провода СИП помещаются в зажимы и затягиваются.

Паз на корпусе позволяет прокладывать вторую линию СИП с использованием хомутов ХС - без демонтажа первой.

Безопасность и стандарты

Комплект соответствует требованиям к изоляции и механической прочности для систем до 1 кВ. Полимерный корпус устойчив к воздействию ультрафиолета, перепадам температур и влаге. Горячее цинкование защищает металлические части от коррозии даже в агрессивной среде. Нет открытых токоведущих частей - безопасен при обслуживании.

Преимущества

• Универсальность: поддерживает фиксацию 4 жил сечением 16–25 мм2
• Регулируемый механизм: позволяет точно выставить угол и направление проводов
• Лёгкое расширение трассы: паз для установки второй линии без переделок
• Высокая устойчивость к внешним факторам: работает в экстремальных климатических условиях
• Стандартная комплектация: всё необходимое в одном наборе - не требует допзакупок

Ограничения применения

• Не предназначено для крепления силовых кабелей с сечением более 25 мм2
• Не рекомендуется использовать для высоковольтных ЛЭП выше 1 кВ
• Дюбельная система требует бетонной или каменной поверхности - не подходит для гипсокартона или древесины без предварительного усиления
• При монтаже на вертикальных поверхностях необходимо соблюдать шаг между креплениями - не более 1,5 м

Примеры использования

• Подключение домов к воздушным ЛЭП через СИП-провода
• Крепление трассы на столбе в сельской местности
• Добавление новой линии освещения вдоль уже смонтированной трассы
• Монтаж на фасадах многоэтажек при замене старой проводки

Практические советы

• Перед монтажом проверьте диаметр СИП - он должен попадать в диапазон 4,5–5,65 мм; иначе зажимы не будут плотно фиксировать провод.
• При установке на деревянные опоры используйте антивибрационные прокладки - снижают нагрузку на полимерные детали.
• Не перетягивайте болты ЗАБ 16-25 - это повредит изоляцию СИП. Затяжка должна быть достаточной для удержания, но без деформации.
• Для длительной службы в районах с повышенной влажностью или соленым воздухом дополнительно контролируйте состояние цинкового слоя каждые 2–3 года.
• Комплект КС-4 от IEK совместим со всеми стандартными хомутами ХС - можно комбинировать с другими изделиями этой же серии.
