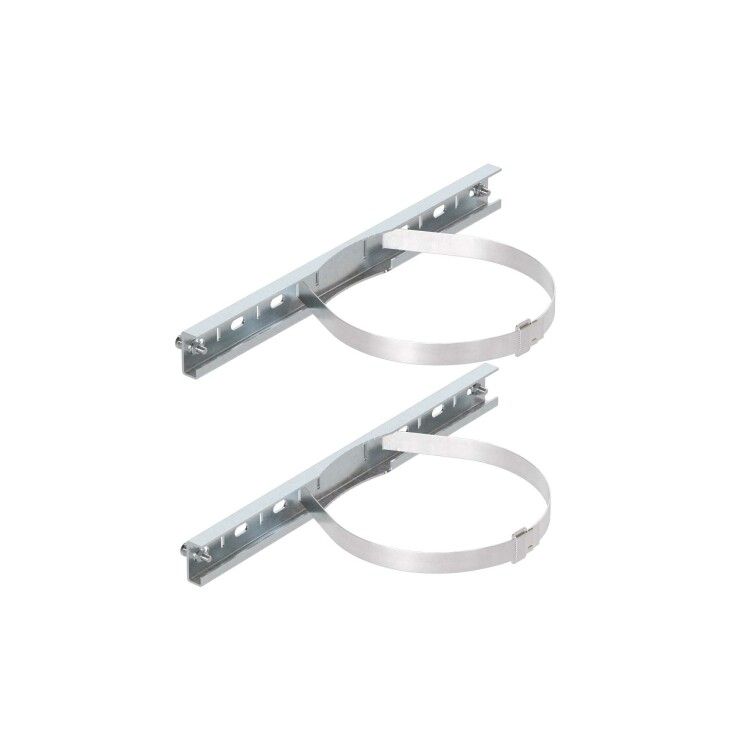

Комплект крепления на столб для цельного навесного шкафа из фибергласа Ш=500 мм | CN5FB050 DKC ДКС

Комплект крепления на столб для цельного навесного шкафа из фибергласа, ширина 500 мм, DKC предназначен для надёжного крепления корпусов серии Conchiglia к вертикальным опорам. Этот комплект обеспечивает устойчивую установку шкафа даже в условиях открытого воздуха, сохраняя целостность корпуса из фибергласа за счёт равномерного распределения нагрузки.

Назначение и область применения

Комплект крепления на столб для цельного навесного шкафа из фиберglasа, ширина 500 мм, DKC используется для монтажа навесных шкафов серии Conchiglia на столбы, опоры или другие вертикальные конструкции. Подходит для установки в помещениях и на улице - например, на уличных опорах, башнях связи, промышленных площадках, в зонах с высокой влажностью или агрессивной средой. Ширину 500 мм имеет именно корпус шкафа, который совместим с этим комплектом.

Технические характеристики

• Материал крепёжных профилей: оцинкованная сталь толщиной 2 мм
• Материал стяжных хомутов: нержавеющая сталь AISI 304
• Максимальная статическая нагрузка: 300 кг на два профиля
• Подходящий диаметр круглых опор: 40–195 мм
• Подходящая сторона квадратных опор: 60–165 мм
• Количество элементов в комплекте: 2 профиля, 2 хомута, 2 замка для фиксации

Совместимость и монтаж

Комплект крепления на столб для цельного навесного шкафа из фибергласа, ширина 500 мм, DKC совместим исключительно с корпусами серии Conchiglia шириной 500 мм. Профили крепятся к задней стенке шкафа болтами, которые уже предусмотрены конструкцией корпуса. Хомуты обхватывают опору и фиксируются замками - без необходимости сверления или дополнительных крепёжных деталей. Установка занимает 10–15 минут: достаточно выставить положение, затянуть хомуты до плотного контакта и зафиксировать замки.

Безопасность и стандарты

Изделие соответствует требованиям по коррозионной стойкости благодаря использованию оцинкованной стали и нержавеющей стали AISI 304. Нет сертификатов взрывозащиты, поэтому не применяется во взрывоопасных зонах. Прочностные показатели проверены статической нагрузкой до 300 кг - при соблюдении условий монтажа и допустимых габаритов опор.

Преимущества

• Устойчивость к внешним воздействиям: материалы не ржавеют, не теряют прочность под действием влаги и температурных перепадов
• Равномерное распределение нагрузки: два профиля снижают риск деформации тонкостенного корпуса из фибергласа
• Быстрый монтаж: не требуются сложные инструменты - достаточно гаечного ключа
• Гибкость установки: поддерживает как круглые, так и квадратные опоры

Ограничения применения

• Не подходит для шкафов других серий или шириной, отличной от 500 мм
• Не рассчитан на динамические или ударные нагрузки - только статическую
• Запрещено использовать на опорах меньше 40 мм или больше 195 мм в диаметре, а также на квадратных опорах с размером стороны менее 60 мм или более 165 мм
• Не предназначена для установки на деревянные, пластиковые или гибкие опоры

Примеры использования

• Крепление шкафа управления на столбе линии электропередачи
• Установка распределительного щита на металлической опоре в промзоне
• Фиксация шкафа автоматизации на башне теле- или радиосвязи
• Монтаж корпуса Conchiglia на центральной колонне в производственном помещении

Практические советы

• Перед монтажом проверьте точный диаметр или размер опоры - отклонение даже на 5 мм может помешать плотному прилеганию хомута
• Не перетягивайте хомуты: избыточное усилие может повредить поверхность шкафа или деформировать профиль
• При установке на улице рекомендуется периодически осматривать замки и хомуты на предмет коррозии - хотя материал устойчив, механический износ возможен
• Если опора имеет неровную поверхность, используйте прокладки из резины между хомутом и опорой для лучшего контакта
• Комплект крепления на столб для цельного навесного шкафа из фибергласа, ширина 500 мм, DKC не содержит крепёж для самого шкафа - он уже встроен в корпус серии Conchiglia
