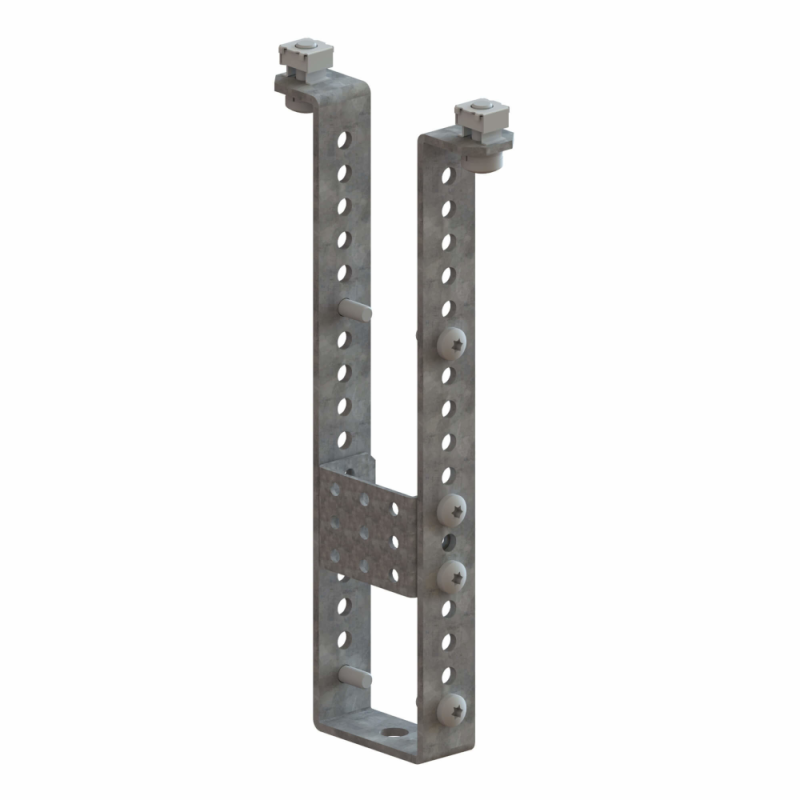

Комплект кронштейнов для монтажа главной шинной системы | 307635 КЭАЗ

Комплект кронштейнов для монтажа главной шинной системы КЭАЗ - это универсальное решение для фиксации шинных систем в распределительных устройствах. Продукт из серии OptiBox M от КЭАЗ обеспечивает надежную механическую опору для шин, совместимых с монтажными рейками стандарта DIN. Артикул 307635 предназначен для профессионального монтажа в промышленных и энергетических объектах.

Назначение и область применения

Комплект кронштейнов для монтажа главной шинной системы КЭАЗ используется для устойчивого закрепления шинных систем внутри щитов и распределительных устройств. Подходит для установки на DIN-рейку 35 мм. Обеспечивает жесткую фиксацию шины, предотвращая её провисание и вибрацию при работе оборудования. Часто применяется в сборках НКУ (нормируемых коммутационных устройств), силовых щитах, автоматизированных линиях и на производствах с повышенными требованиями к надежности соединений.

Технические характеристики

• Тип изделия: Комплект установочный
• Метрический размер резьбы: М8 - позволяет использовать болты или винты диаметром 8 мм для крепления шин и элементов
• Ширина: 22,5 мм - соответствует стандартному шагу монтажных реек DIN
• Высота: 120 мм - обеспечивает достаточный зазор для прохода токоведущих частей и удобство обслуживания
• Глубина: 295 мм - позволяет размещать компактные шинные системы с учетом габаритов корпуса

Совместимость и монтаж

Комплект кронштейнов для монтажа главной шинной системы КЭАЗ совместим со всеми шинами, рассчитанными на установку на DIN-рейку 35 мм. Устанавливается путём защёлкивания на рейку и последующего фиксирования с помощью болтов М8. Для монтажа требуется стандартный набор инструментов: отвертка или ключ на 13 мм. Рекомендуется проверить соответствие посадочных отверстий на шине и резьбовым отверстиям в кронштейне перед затяжкой.

Преимущества

• Стандартная ширина 22,5 мм гарантирует точную посадку на любые DIN-рейки
• Резьба М8 обеспечивает прочное крепление даже при значительных нагрузках
• Изготовлен из материалов, совместимых с условиями эксплуатации в промышленных щитах
• Часть серии OptiBox M - значит, совместим с другими аксессуарами КЭАЗ для унифицированной сборки

Ограничения применения

Не предназначены для внешней установки - отсутствует защита от влаги и пыли. Не рекомендуются для использования в условиях постоянных ударных нагрузок или вибраций выше нормированного уровня. Не подходят для монтажа на нестандартные рейки (например, 15 мм или 75 мм). Глубина 295 мм требует наличия достаточного внутреннего объема в корпусе щита.

Примеры использования

• Фиксация PE/N-шин в распределительном щите цехового управления
• Установка шинной системы в автоматическом станке с PLC-контроллером
• Сборка силовой части вводно-распределительного устройства (ВРУ)
• Монтаж в щитах для систем освещения и кондиционирования крупных объектов

Практические советы

• Перед монтажом убедитесь, что шина имеет отверстия под резьбу М8 - иначе кронштейн не сможет ее удерживать
• При использовании нескольких кронштейнов выстраивайте их на одной линии, чтобы избежать перекоса шины
• Затягивайте болты равномерно, не допуская перегрузки материала - это сохраняет целостность контактных поверхностей
• Для больших шинных систем используйте минимум два кронштейна на каждые 1–1,5 метра длины
• Комплект 307635 от КЭAZ легко заменяется аналогичными деталями из серии OptiBox M - запасные части всегда доступны
