Комплект крыша и основание для CQE N, ШхГ - 1000х300 мм | R5NKTB103 DKC ДКС

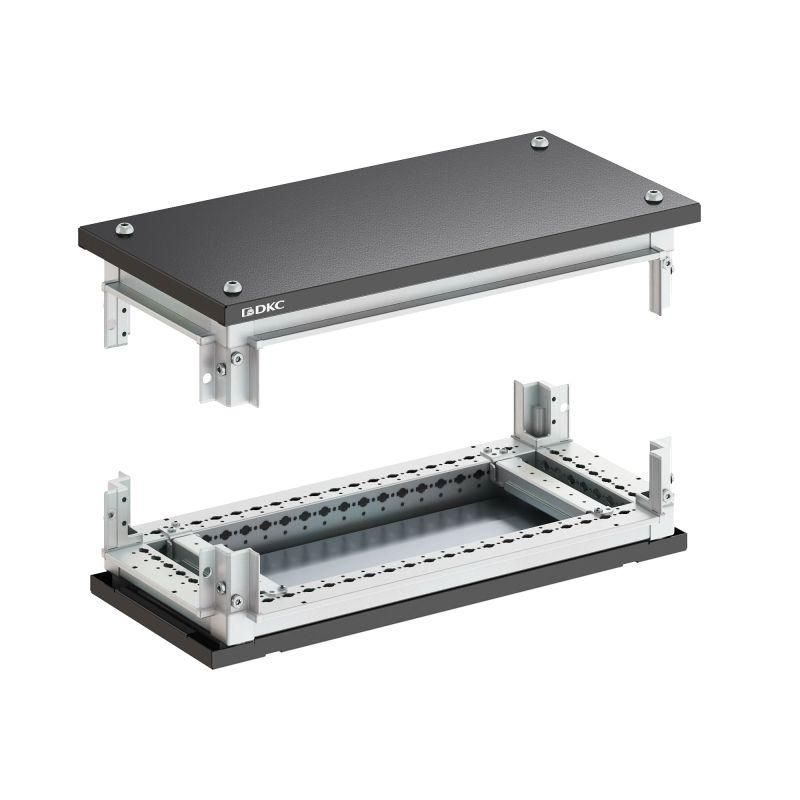

Комплект крыша и основание для CQE N, ШхГ – 1000×300 мм, сталь, серый DKC (ДКС) RAM block предназначен для формирования защищённого корпуса электронных устройств. Этот комплект обеспечивает механическую прочность и защиту от внешних воздействий, особенно в условиях наружной установки. Артикул r5nktb103 соответствует серии RAM block от производителя DKC (ДКС).

Назначение и область применения

Комплект крыша и основание для CQE N используется для сборки герметичных корпусов, в которые устанавливаются модули управления, автоматика, силовые элементы или коммутационные устройства. Подходит для монтажа на открытых площадках, в цехах, на объектах ЖКХ, энергетике и транспорте. Компоненты позволяют собирать корпуса с вертикальным расположением внутреннего оборудования.

Технические характеристики

• Материал корпуса: сталь толщиной 1,5 мм
• Покрытие: порошковое, цвет черный (RAL 9005)
• Размеры: 1000 × 300 мм (длина × ширина), высота не указана - определяется установленными деталями
• Материал профилей: оцинкованная сталь, толщиной 1,5 мм, покрытие RAL 7035 (серый)
• Тип установки: наружная
• Комплектация: крышка, основание, донные пластины, направляющие для монтажной платы, ручка с двойной бородкой 3 мм, монтажные аксессуары

Совместимость и монтаж

Комплект крыша и основание для CQE N совместим со всеми модулями серии CQE N. Направляющие для монтажной платы позволяют фиксировать печатные платы и DIN-рейки без сверления. Установка выполняется на ровную поверхность с помощью болтов через отверстия в основании. Для наружной установки рекомендуется использовать уплотнители между крышкой и основанием - они не входят в комплект, но доступны отдельно. Габариты 1000×300 мм требуют свободного места вокруг корпуса для провода и обслуживания.

Безопасность и стандарты

Корпус выполнен из стали с порошковым покрытием, что исключает риск возникновения электростатических разрядов и снижает коррозионную активность. Соответствует требованиям к механической защите и устойчивости к атмосферным воздействиям, однако не имеет указанной степени защиты IP - для защиты от пыли и воды необходимо дополнительно применять уплотнители и герметизацию стыков.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 1,5 мм
• Устойчивость к коррозии за счёт оцинкованных профилей и порошкового покрытия
• Интегрированные направляющие упрощают монтаж плат и рейок без дополнительных креплений
• Ручка с двойной бородкой 3 мм обеспечивает надёжное открывание даже в перчатках
• Серия RAM block стандартизирована - легко заменить или расширить систему

Ограничения применения

• Не предназначена для помещений с повышенной влажностью без дополнительной герметизации
• Отсутствие классификации по степени защиты IP - нельзя использовать в средах с прямым контактом с водой или пылью без уплотнителей
• Нельзя применять в зонах с химически агрессивными средами - порошковое покрытие не рассчитано на кислоты и щелочи
• Высота корпуса не задана - требуется выбирать комплектующие, подходящие по габаритам

Примеры использования

• Корпус для контроллеров на конвейерах в пищевой промышленности
• Защитный кожух для частотных преобразователей на насосных станциях
• Шкаф управления освещением на улице
• Распределительные коробки для сигнализации на промплощадках

Практические советы

• Перед монтажом проверьте, чтобы все отверстия в основании совпадали с точками крепления к полу или стене
• Для наружной установки используйте силиконовый уплотнитель по контуру крышки - он предотвратит попадание влаги
• При использовании DIN-реек убедитесь, что их длина не превышает 1000 мм
• Артикул r5nktb103 - единственный в серии с такими размерами; другие модели RAM block имеют другую ширину или длину
• Не применяйте этот комплект для внутрипанельного монтажа - он слишком массивен и рассчитан на наружное размещение
