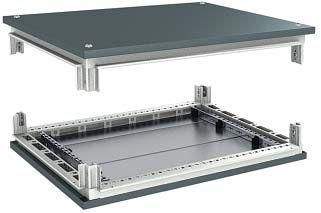

Комплект крыша и основание для шкафов CQE 300х1000мм DKC R5RKTB310 ДКС

Комплект крыша и основание для шкафов CQE 300x1000 мм DKC - это готовый набор для сборки наружного электрощита из стали с порошковым покрытием. Подходит для установки в условиях повышенной влажности и запыленности, обеспечивает механическую защиту внутреннего оборудования. Артикул r5rktb310 относится к серии RAM block бренда DKC.

Назначение и область применения

Комплект крыша и основание для шкафов CQE 300x1000 мм DKC предназначен для формирования внешней оболочки электрощитов, которые устанавливаются вне помещений. Используется там, где требуется защита от осадков, пыли и механических воздействий - например, на промышленных объектах, в насосных станциях, на открытых площадках энергообъектов. Комплект не является законченным шкафом, а служит базовой конструкцией, на которую монтируют внутренние элементы: модули автоматики, контакторы, распределительные шины.

Технические характеристики

• Размеры: ширина 300 мм, глубина 1000 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая краска RAL 7011 (серый цвет)
• Тип установки: наружная
• Основание: нижняя часть корпуса, предназначена для фиксации на плоской поверхности
• Крыша: защищает от попадания воды сверху, имеет уклон для стока осадков

Совместимость и монтаж

Комплект крыша и основание для шкафов CQE 300x1000 мм DKC совместим со всеми шкафами серии RAM block того же габарита. В комплект входят направляющие для монтажа плат, крепежные элементы и аксессуары для кабельного ввода - всё необходимое для сборки. Установка выполняется на ровную горизонтальную поверхность: бетонный фундамент, металлическую раму или опорную плиту. Для герметичности рекомендуется использовать уплотнители между крышкой/основанием и стенками шкафа. Кабели вводятся через предусмотренные отверстия с использованием кабельных вводов (не включены в комплект).

Безопасность и стандарты

Конструкция соответствует требованиям к наружному исполнению электрооборудования. Порошковое покрытие повышает коррозионную стойкость, что делает комплект пригодным для работы в агрессивных средах. Однако сертификаты IP, степень защиты от пыли и влаги не указаны - для точного соответствия нормам необходимо дополнительно применять уплотнения и проверить совместимость с установленными внутри устройствами.

Преимущества

• Высокая жесткость благодаря стальной основе толщиной 1,5 мм
• Защита от коррозии - порошковое покрытие устойчиво к выцветанию и механическому воздействию
• Готовые места для крепления направляющих и кабельных вводов снижают время сборки
• Удобная форма крыши предотвращает скопление воды
• Цвет 7011 (серый) хорошо сочетается с большинством промышленных решений

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду или высоким уровнем солевых брызг
• Не содержит внутренних элементов - требует самостоятельной комплектации автоматикой, шинами, кабельными вводами
• Площадь основания 300×1000 мм ограничивает размеры внутренних устройств - не подходит для крупных щитов
• Отсутствие указанных классов защиты IP - нельзя считать взрывозащищённым или полностью герметичным без дополнительных мер

Примеры использования

• Щит управления насосной станцией на открытом участке водопровода
• Корпус для реле контроля температуры на тепловой станции
• Шкаф питания и управления конвейера на производстве
• Распределительный пункт на территории автостоянки или парковки

Практические советы

• Перед монтажом проверьте, чтобы поверхность была ровной и не имела перепадов более 2–3 мм - иначе будет нарушена герметичность стыков
• Используйте антивандальные замки, если шкаф располагается в общественной зоне
• При необходимости увеличения степени защиты - устанавливайте уплотнительные прокладки по контуру крышки и основания
• Обязательно продумайте вывод кабелей до начала сборки - отверстия в комплекте уже есть, но их расположение фиксировано
• Артикул r5rktb310 совместим только с другими элементами серии RAM block - не используйте детали от других производителей без проверки габаритов
