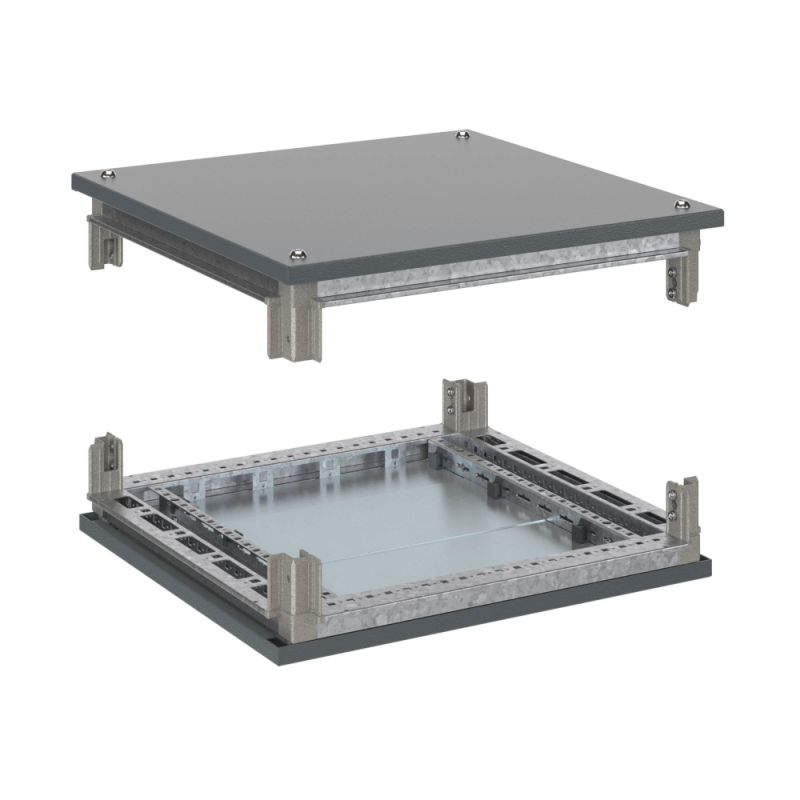

Комплект крыша и основание для оцинкованных шкафов OptiBox M 1000x400мм КЭАЗ 306685

Комплект крыша и основание для оцинкованных шкафов OptiBox M 1000x400 мм от КЭАЗ предназначен для завершения сборки корпусов шкафов серии OptiBox M, обеспечивая герметичную и защищённую конструкцию при наружной установке. Комплект включает верхнюю и нижнюю панели с вентиляцией, выполненные из оцинкованной стали, и совместим с другими элементами серии OptiBox M.

Назначение и область применения

Комплект крыша и основание для оцинкованных шкафов OptiBox M 1000x400 мм используется для завершения сборки электротехнических шкафов, установленных на улице или в условиях повышенной влажности. Он защищает внутренние компоненты от осадков, пыли и механических воздействий. Подходит для шкафов управления, распределительных устройств, автоматики и систем связи, работающих в промышленной среде.

Технические характеристики

• Размеры: 1000 × 400 мм
• Материал панелей: сталь толщиной 1,5 мм
• Покрытие панелей: порошковое, цвет RAL 7011 (серый)
• Каркас: оцинкованная сталь 1,5 мм, замкнутый перфорированный профиль
• Вентиляция: есть - перфорация для естественного воздухообмена
• Применение: нижнее основание и верхняя крышка
• Условия эксплуатации: наружная установка

Совместимость и монтаж

Комплект крыша и основание для оцинкованных шкафов OptiBox M 1000x400 мм совместим только со шкафами серии OptiBox M того же габарита. Устанавливается на уже собранный корпус с помощью предварительно смонтированного оцинкованного профиля. Нет необходимости в дополнительных креплениях - панели фиксируются на профиль по контуру. Для монтажа требуется доступ к боковым стенкам шкафа. Не рекомендуется использовать с шкафами других серий или размеров - несоответствие посадочных мест исключает надёжное соединение.

Безопасность и стандарты

Изделие соответствует требованиям к защите оборудования от внешних факторов при наружной эксплуатации. Оцинкованное покрытие профиля и порошковая окраска панелей обеспечивают коррозионную стойкость. Применение материала толщиной 1,5 мм гарантирует достаточную жесткость и долговечность. Сертификаты соответствия - в соответствии с ГОСТ Р 50030.5.1 и IEC 61439-1 для шкафов контроля и распределения энергии.

Преимущества

• Закрытый перфорированный профиль повышает прочность конструкции и снижает риск деформации
• Порошковое покрытие RAL 7011 устойчиво к выцветанию и царапинам
• Перфорация в крышке и основании позволяет организовать естественную вентиляцию без потери защиты
• Оцинкованная сталь каркаса не требует дополнительной антикоррозийной обработки
• Готовый комплект экономит время монтажа - не нужна резка или сварка

Ограничения применения

• Не предназначена для установки внутри помещений с высокой химической агрессивностью (например, химзаводы, кислотные участки)
• Не подходит для шкафов с глубиной более 400 мм - возможен контакт с задними элементами
• Не рассчитана на давление воды - не является водонепроницаемой конструкцией (не IP65/IP67)
• Не следует применять в зонах с частыми ударными нагрузками - материал не усилен для взрывоопасных условий

Примеры использования

• Шкаф управления насосной станцией на открытой площадке
• Распределительный щит на уличной опоре ЛЭП
• Корпус системы автоматизации конвейера на открытом производстве
• Щит учета электроэнергии на территории объекта с наружным расположением

Практические советы

• При заказе проверьте соответствие размера шкафа - 1000×400 мм - точному габариту корпуса. Отклонение даже на 5 мм может помешать установке.
• При монтаже основания убедитесь, что поверхность, на которую устанавливается шкаф, ровная и не имеет острых кромок - они могут повредить оцинкованное покрытие.
• Для длительной эксплуатации в соленом воздухе (прибрежные районы) рекомендуется периодически осматривать места стыков на предмет коррозии - хотя оцинковка защищает, микротрещины в покрытии могут развиваться.
• Комплект крыша и основание для оцинкованных шкафов OptiBox M 1000x400 мм от КЭAZ можно комбинировать с другими элементами серии OptiBox M - дверями, кронштейнами и модулями крепления.
