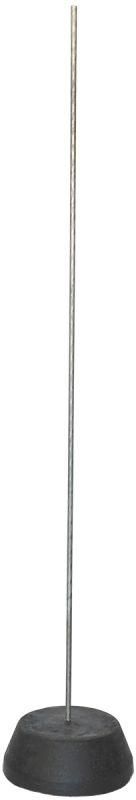

Комплект молниеприемника 4м с бетонным основанием | ZLC92-11-040 IEK

Комплект молниеприемника 4м с бетонным основанием от IEK предназначен для защиты отдельных объектов от ударов молнии на открытых площадках и плоских крышах. Благодаря массивному бетонному основанию, комплект молниеприемника 4м с бетонным основанием не требует анкеровки и легко монтируется на любую твердую поверхность.

Назначение и область применения

Комплект молниеприемника 4м с бетонным основанием применяется для создания точечной молниезащиты на объектах, где невозможно или затруднительно использовать традиционную систему с вертикальными мачтами и фундаментами. Подходит для установки на:

• плоские кровли промышленных и коммерческих зданий;
• открытые территории - парковки, складские дворы, насосные станции;
• высотные сооружения без жесткой привязки к конструкции - трубы, резервуары, вышки;
• объекты с ограниченным доступом для бурения или сварки.

Технические характеристики

• Высота молниеприемника: 4 метра
• Диаметр бетонного основания: 450 мм
• Тип вставки молниеприемника: клиновая - обеспечивает прочное механическое соединение с вертикальной штангой
• Тип ввода проводника молниеотвода: клин - позволяет зафиксировать медный или стальной проводник без дополнительных креплений
• Зажим для заземления: рассчитан на пруток диаметром 8–10 мм
• Масса комплекта: определяется массой бетона (не менее 1,5 тонны при использовании одного основания)

Совместимость и монтаж

Комплект молниеприемника 4м с бетонным основанием совместим с любыми стандартными молниеотводами, имеющими круглое сечение и подходящий диаметр для клинового ввода. Монтаж выполняется в три этапа:

1. Установите бетонное основание на подготовленную горизонтальную поверхность (бетонная плита, асфальт, плитка);
2. Вставьте металлический стержень молниеприемника в клиновую вставку до упора;
3. Подключите заземляющий проводник через зажим к контуру заземления объекта.

Не требуется сверление, химические анкеры или сварка. Устойчивость достигается за счет собственного веса бетонного блока.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 (части 3 и 4) для внешней молниезащиты. Все металлические элементы изготовлены из оцинкованной стали с антикоррозийным покрытием. Клиновая система исключает самопроизвольное выпадение молниеприемника даже при сильном ветре.

Преимущества

• Отсутствие необходимости в капитальных работах - нет бурения, сварки, армирования;
• Быстрый монтаж - установка занимает 15–20 минут;
• Переносимость - можно демонтировать и переместить на другое место;
• Стабильность - бетонное основание противостоит порывам ветра и нагрузкам от снега;
• Готовое решение - все элементы уже подобраны и протестированы производителем IEK.

Ограничения применения

• Не подходит для установки на мягких или проседающих поверхностях - песок, торф, рыхлый грунт;
• Требуется минимальная площадь под основание - 450 мм в диаметре и свободный доступ вокруг;
• Не рекомендован для высоких зданий выше 15 м, где необходима зона защиты большего радиуса;
• Бетонное основание нельзя использовать в местах с постоянным воздействием воды (например, рядом с водоемами без дренажа).

Примеры использования

• Защита дымовой трубы на заводе с плоской крышей;
• Молниезащита резервуара с жидким топливом на автозаправке;
• Защита антенны связи на складском комплексе;
• Временная защита строящегося объекта до монтажа постоянной системы.

Практические советы

• Выбирайте бетонное основание с запасом массы - чем тяжелее, тем надежнее удержание. Минимальный вес - 1,5 тонны.
• Проверяйте посадочный диаметр молниеприемника перед заказом - он должен точно соответствовать клину вставки (обычно 30–40 мм).
• При установке на кровлю используйте подложку из резины или полиэтилена, чтобы не повредить гидроизоляцию.
• Регулярно проверяйте контакт между зажимом и заземляющим проводником - окисление снижает эффективность защиты.
• Артикул zlc92-11-040 - единственный вариант этого типа в линейке IEK. Аналоги других брендов имеют другие типы крепления и не взаимозаменяемы.
