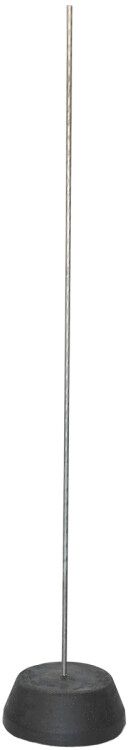

Комплект молниеприемника 3м с бетонным основанием | ZLC92-11-030 IEK

Комплект молниеприемника 3м с бетонным основанием от IEK предназначен для защиты от прямых ударов молнии отдельных объектов, установленных на плоских поверхностях - например, на крышах, площадках или открытых территориях. Благодаря массивному бетонному основанию и прочной конструкции, этот комплект обеспечивает долговечную и самостабилизирующуюся молниезащиту без необходимости анкеровки.

Назначение и область применения

Комплект молниеприемника 3м с бетонным основанием применяется там, где невозможно или затруднительно использовать фиксацию через болты или анкеры - например, на бетонных плитах, асфальтовых покрытиях, плоских кровлях или грунтовых участках. Подходит для защиты технологических сооружений, резервуаров, антенн, вентиляционных шахт, насосных станций и других изолированных объектов. Устанавливается как на новых, так и на существующих конструкциях.

Технические характеристики

• Высота молниеприемника: 3 метра
• Диаметр бетонного основания: 400 мм
• Тип ввода проводника молниеотвода: резьбовой - позволяет легко подключать медный или стальной проводник диаметром 8–10 мм
• Тип вставки молниеприемника: резьба - обеспечивает жесткое и герметичное соединение с вертикальным стержнем
• Срок службы: 30 лет - материал рассчитан на длительную эксплуатацию в условиях перепадов температур, влажности и механических нагрузок

Совместимость и монтаж

Комплект молниеприемника 3м с бетонным основанием совместим с любыми стандартными молниеотводами, имеющими внешнюю резьбу M16–M20. Монтаж выполняется в три этапа:

1. Установка бетонного основания на подготовленную горизонтальную поверхность - требуется ровная опора без проседаний.
2. Закручивание вертикального стержня в резьбовое соединение на вершине основания.
3. Подключение проводника молниеотвода к зажиму под пруток 8–10 мм - затем он выводится к контуру заземления.

Не требует сверления, анкеровки или химической фиксации. Самостоятельно удерживается за счет массы бетона - около 500–600 кг.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 по организации внешней молниезащиты. Компоненты изготовлены из антикоррозийных материалов, обеспечивающих безопасную работу в агрессивных средах. Все металлические части имеют достаточную толщину для прохождения импульсов молнии без термического повреждения.

Преимущества

• Отсутствие необходимости в глубоком фундаменте или сложном креплении - идеально для реконструкции и временных объектов
• Стандартная резьба на входе и вставке - совместимость с большинством серийных молниеотводов
• Автоматическая стабилизация за счет веса - исключает риск смещения даже при сильном ветре
• Долгий срок службы - снижает потребность в заменах и обслуживании

Ограничения применения

• Не подходит для установки на наклонных или мягких поверхностях - требует жесткой, ровной опоры
• Масса бетонного основания делает транспортировку и перемещение затруднительными - лучше выбирать место до начала работ
• Не предназначена для защиты крупных зон - эффективна только для точечных объектов в радиусе до 30 м от основания
• Не следует использовать на крыше с легким покрытием (например, металлочерепица или рубероид) без усиления основания - возможна деформация

Примеры использования

• Защита вышки связи на крыше административного здания
• Молниезащита резервуара с жидким топливом на автозаправочной станции
• Фиксированная защита вентилятора на промышленной площадке
• Установка на территории складского комплекса с бетонной плитой

Практические советы

• Перед установкой проверьте уровень поверхности - неровность более 5° может вызвать перегрузку на одном краю основания
• При использовании на кровле убедитесь, что бетонное основание не перекрывает водоотводные элементы
• Соединение провода с зажимом необходимо плотно затянуть - используйте ключ, чтобы избежать нагрева при пробое
• Проверяйте целостность резьбы перед каждым монтажом - поврежденная резьба снижает надежность контакта
• Комплект молниеприемника 3м с бетонным основанием от IEK (артикул zlc92-11-030) можно комбинировать с другими элементами системы молниезащиты IEK - все компоненты стандартизованы между собой
