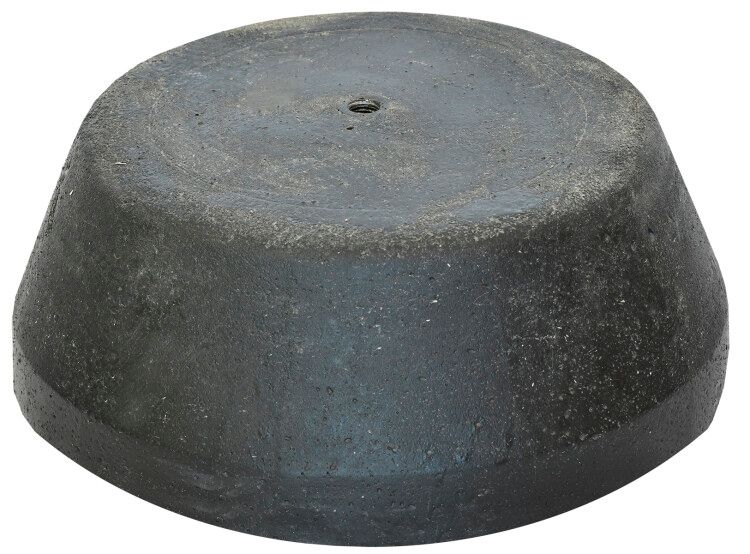

Основание бетонное для молниеприёмника | ZLC10D-CB-01 IEK

Основание бетонное для молниеприёмника IEK (артикул zlc10d-cb-01) - это готовый фундамент из бетона для надёжной установки молниеприёмника на плоской крыше. Его используют там, где требуется устойчивая опора для вертикального стержня высотой до 3 метров, например, над вентиляционными шахтами или кондиционерами.

Назначение и область применения

Основание бетонное для молниеприёмника IEK предназначено для закрепления молниеприёмника на плоских крышах зданий. Подходит для защиты отдельных выступающих элементов: вентиляционных шахт, труб, антенн, оборудования кондиционирования. Устанавливается прямо на поверхность кровли и служит основой для молниеприёмника, обеспечивая механическую прочность и долговечную работу системы молниезащиты.

Технические характеристики

• Материал: бетон - плотная, не подверженная коррозии основа
• Диаметр: 400 мм - достаточна площадь для равномерного распределения нагрузки на кровлю
• Тип ввода проводника молниеотвода: резьбовой - позволяет легко подключить спуск через подготовленное отверстие
• Тип вставки молниеприёмника: резьба - совместим со стандартными молниеприёмниками с резьбовым креплением
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию без замены
• Высота молниеприёмника: до 3 м - рекомендованная максимальная высота для сохранения устойчивости

Совместимость и монтаж

Основание бетонное для молниеприёмника IEK совместимо с молниеприёмниками, имеющими резьбовое крепление на нижнем конце. Для монтажа:

• Установите основание на чистую, горизонтальную поверхность кровли
• Закрепите его с помощью анкеров или химических дюбелей - зависит от типа покрытия кровли
• Вкрутите молниеприёмник в резьбу вставки
• Подсоедините проводник молниеотвода через резьбовой ввод - используйте герметик для исключения попадания влаги

Не требует заливки бетона на месте - уже готов к использованию после установки.

Преимущества

• Готовое решение - не нужно делать опалубку и ждать набора прочности бетона
• Стабильная масса снижает риск опрокидывания даже при сильном ветре
• Защищённая резьба предотвращает коррозию и облегчает сборку
• Соответствует требованиям проектирования молниезащиты - указано как «рекомендованный проектный ассортимент»

Ограничения применения

• Не предназначен для установки на наклонных или мягких кровлях - требует жёсткой, плоской поверхности
• Не подходит для молниеприёмников выше 3 метров - увеличенная высота повышает момент силы и может вызвать деформацию
• Не является частью системы заземления - необходимо дополнительно смонтировать контур заземления и проводники
• Не применяется в условиях постоянного воздействия агрессивных сред (например, химические цеха)

Примеры использования

• Установка на крыше офисного здания для защиты вентиляционной шахты
• Фиксация молниеприёмника над кондиционером на коммерческом складе
• Обеспечение молниезащиты антенного узла на многоэтажном жилом доме

Практические советы

• Перед монтажом проверьте, что резьба на молниеприёмнике соответствует резьбе вставки - обычно М20 или M24
• Используйте гидроизоляционную прокладку между основанием и кровлей, чтобы избежать протечек
• Проверяйте состояние резьбы перед каждым обслуживанием - при необходимости очищайте и смазывайте антикоррозийным составом
• Для больших зданий с несколькими точками защиты - используйте несколько оснований бетонных для молниеприёмника IEK, соблюдая шаг между ними согласно нормам СП 34.13258.2018
